乡村农用四级公路2-8m现浇整体板桥施工方案大样图CAD构造图

小桥 设计说明 ;小桥地理位置图;小桥工程数量汇总表;小桥全桥钢筋明细表;小桥桥位平面图;小桥桥型布置图;小桥上部构造标准横断面图;小桥现浇板一般构造图;小桥现浇整体板钢筋布置图;小桥桥墩一般构造图;小桥桥墩盖梁钢筋布置图;小桥桥墩挡块钢筋布置图;小桥桥墩钢筋布置图;小桥桥墩扩大基础钢筋布置图;小桥桥台一般构造图;小桥桥台台身钢筋布置图;小桥桥台侧墙钢筋布置图;小桥桥台台帽挡块钢筋图;小桥桥台扩大基础钢筋布置图;小桥支座及垫石布置图;小桥支座垫石钢筋布置图;小桥支座安装图;小桥搭板钢筋布置图;小桥桥面铺装图;小桥切缝构造图;小桥示警桩大样图;小桥开挖及回填示意图;小桥桥台锥坡构造示意图;小桥施工场地布置图;小桥筑路材料进场表;小桥工程概略进度图;小桥路基标准横断面图;新规范桩基薄壁桥台计算(4m);桥台扩大基础计算;洪水冲击力计算;桥墩计算

……

设计依据:《公路桥涵施工技术规范》(JTGT F50-近代)

设计荷载:公路-Ⅱ级。公路等级:四级公路(农村公路)。设计车速:10km/h。结构安全等级: 二级。设计洪水频率:25年一遇。桥面宽度:7.6m=0.3m警示桩+7.0m行车道+0.3m警示桩。桥梁纵坡: -1.5%纵坡。桥梁横坡: 双向1.5%横坡。桥面铺装:8~11.8cm厚C40防水混凝土。普通钢筋采用R235和HRB335两种。采用GJZ250x350x41板式橡胶支座。伸缩缝:0#、2#桥台桥台设置切缝。桥梁结构设计基准期:100年。本桥所在公路为乡村农用公路,路面宽度为5.0m,农村公路,主要功能为过人,通车,排水。新建桥采用2-8m现浇整体板,桥面宽7.6m。桥墩采用扩大基础柱式墩,桥台采用薄壁式轻型桥台,扩大基础。

……

共计35张CAD,设计于

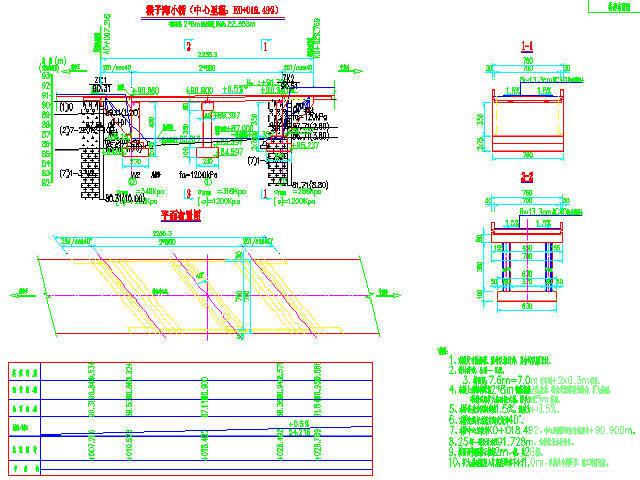

小桥桥型布置图

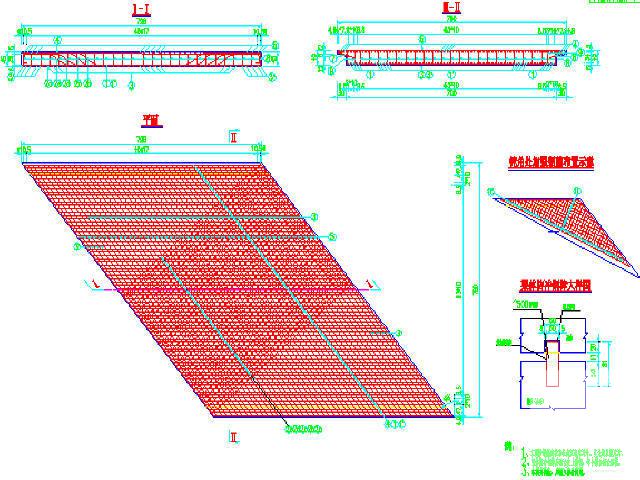

现浇整体板钢筋布置图

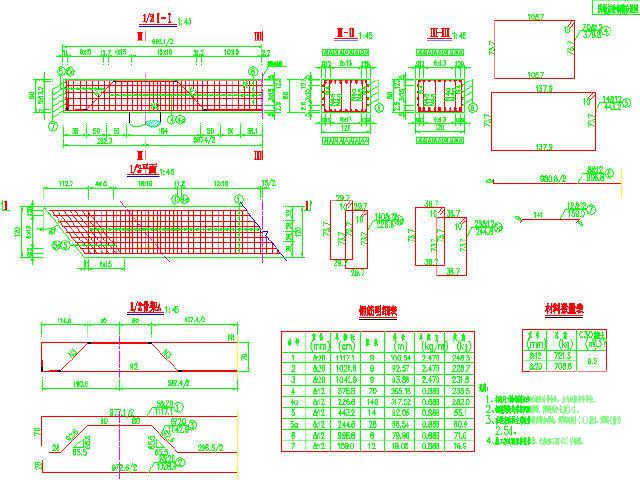

桥墩盖梁钢筋布置图

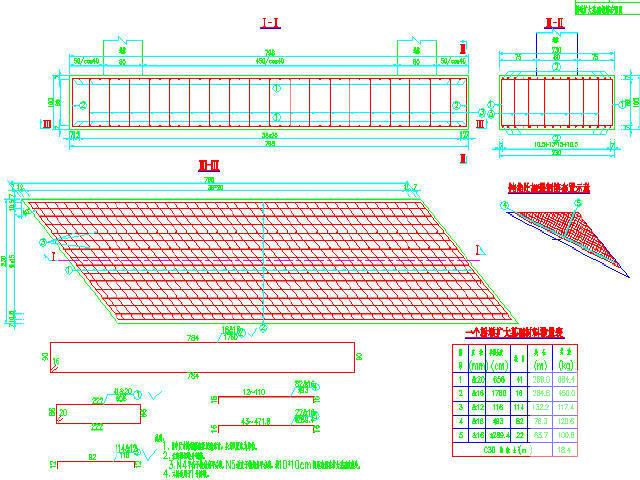

桥墩扩大基础钢筋布置图

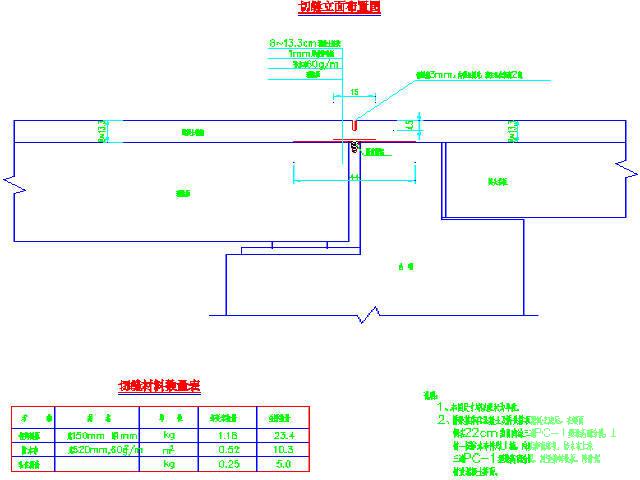

切缝构造图

单柱式标志一般构造图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 四级公路施工大样图 - 1
    四级公路施工大样图 - 1
  • 四级公路施工大样图 - 2
    四级公路施工大样图 - 2
  • 四级公路施工大样图 - 3
    四级公路施工大样图 - 3
  • 四级公路施工大样图 - 4
    四级公路施工大样图 - 4
  • 四级公路施工大样图 - 5
    四级公路施工大样图 - 5
  • 四级公路施工大样图 - 6
    四级公路施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
