四级公路涵洞工程施工CAD图纸设计14张

附件详情

本改建工程项目总长1683m，设计标准为单车道四级公路，设计速度采用20Km/h（局部路段受地形限制降低标准），路基宽度4.5m。
……

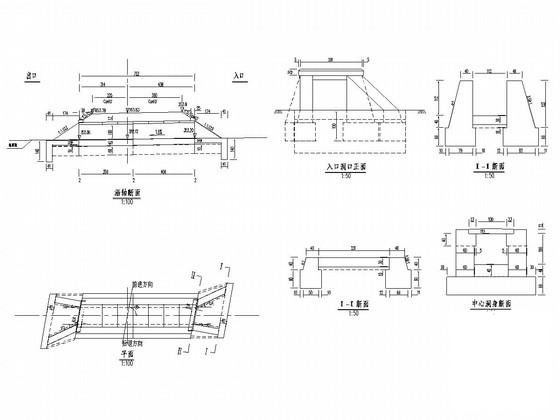

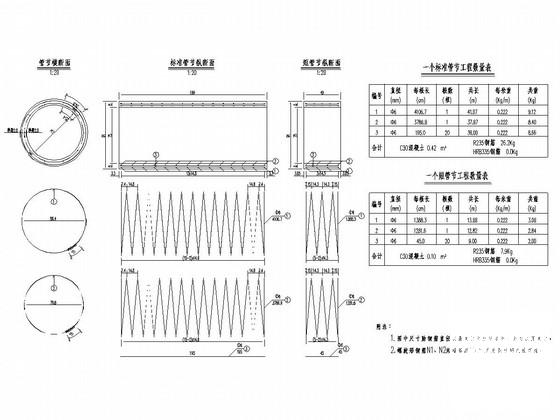

全线共设置钢筋混凝土圆管涵5道，钢筋混凝土盖板涵2道，平均每公里4.16道。
涵洞设计原则：
（1）涵洞孔径设计依据规范推荐的小流域经验公式推算的设计流量来确定，并综合考虑地方的实际水文特点。涵洞主要功能为泄洪、排水、灌溉农田以及与沿线天然气管线的交叉，同时也考虑兼作通道功能使用。
（2）用于灌溉的沟渠，主要是根据规划要求，结合现状，同时考虑是否需兼顾通道功能来确定孔跨径。
（3）对于跨越小型蓄水库、水塘等排水涵、溢洪道附近的沟渠时，主要是根据溢洪道及排水道的设计流量及校核流量，并结合小流域经验公式计算流量综合确定孔跨径。
（4）涵洞采用型式综合填土高度及涵位的实际地形特点，主要采用钢筋混凝土圆管涵。
（5）涵洞洞口型式根据涵位的实际地形特点及排水功能，一般采用八字墙、一字墙＋开沟、进口跌水或集水井、出口跌水等；洞口侧墙及其基础采用石砌或片石混凝土砌筑。
……
共14张，。
