高速公路涵洞通用图纸（盖板涵圆管涵）.

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 盖板涵：
• 说明
• 无压力式盖板涵水力特征表
• 分离式基础盖板涵一般布置图
• 整体式基础盖板涵一般布置图
• 涵（通道）台身构造图
• 分离式基础钢筋混凝土正盖板构造图
• 分离式基础钢筋混凝土正盖板材料数量表
• 分离式基础L =3.0m梯形盖板构造图
• 分离式基础下部构造尺寸及数量表4
• 整体式基础钢筋混凝土正盖板构造图
• 整体式基础钢筋混凝土正盖板材料数量表
• 整体式基础下部构造图
• 整体式基础L =2.0m下部构造尺寸及数量表
• 涵台台帽钢筋构造图
• 盖板涵台身内侧加强钢筋构造图
• 八字翼墙一般构造图
• 圆管涵：
• 说明
• 无压力式、半压力式涵洞水力表
• 单孔钢筋混凝土圆管涵一般构造图
• 管节构造图
• d=1.0m 直管节钢筋构造图
• d=1.0m 斜管节钢筋构造图
• 单孔八字翼墙一般构造图及工程数量表
• 单孔井字洞口端墙尺寸及工程数量表

附件详情

盖板涵设计荷载：公路-Ⅱ级；环境类别：Ⅱ类；净空：单孔：2.0×1.5m、2.0×2.0m、2.0×2.5m、2.5×2.0m、2.5×2.5m、2.5×3.0m、3.0×2.5m、3.0×3.0m、 3.0×3.5m、4.0×3.0m、4.0×4.0m、4.0×5.0m 、5.0×4.0m、5.0×5.0m、5.0×6.0m、6.0×4.0m、6.0×5.0m、6.0×6.0m；7.3×4.0m、7.3×5.0m、7.3×6.0m。设计要点：盖板的两端为铰结支承在台身上端，内力计算不考虑涵台传来的水平。计算涵洞顶上车辆荷载引起的竖向土压力时，车轮或履带按其着地面积的边缘向下作30°角分布，当几个车轮或两条履带的压力扩散线相重叠时，则扩散面积以最外边的扩散线为准。分离式涵台：上部盖板与涵底铺砌分别作为涵台上、下支撑点，涵台作为上、下端简支的竖梁，承受竖直荷载及水平压力。整体式涵台：上部盖板与基础分别作为涵台的上、下支撑点，涵台作为上端铰结，下端固结的竖梁，承受竖直荷载及水平压力。单孔整体式基础按倒置梁进行计算，涵台在横桥方向竖直平面内弯曲强度验算……共计20张
圆管涵设计荷载：公路-Ⅱ级；环境类别：Ⅱ类；孔径：0.75m，1.00m；管顶填土高度：0.5m～12.0m；斜度：0°～45°。管身混凝土：C30；管身钢筋：HPB300；端墙、河床铺砌、八字翼墙、隔水墙：M7.5 浆砌片石，八字翼墙基础、管身刚性基础: C20、帽石：C30 砼；锥形护坡：M7.5 浆砌片石；片石标号≥MU30。本图按无压力式和半压力式管涵设计，出水口按自由堰流；本通用图采用极限应力法对截面进行了应力和裂缝计算。管节分标准管节和调整长度的辅助管节，标准管节长2m，辅助管节长0.5m……共计8张

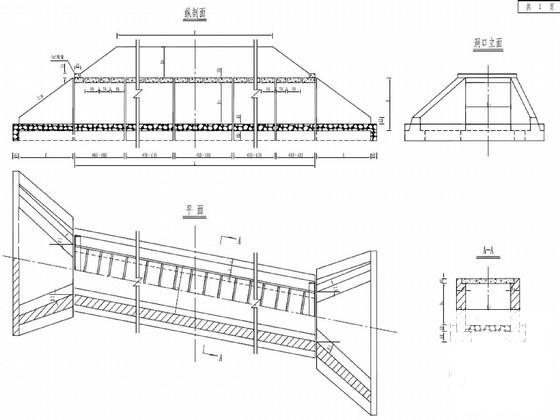

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-9-26 21:26:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
