图纸为省道改扩建工程圆管涵设计通用图,主要包括正交单孔圆管涵、斜交圆管涵的一般构造图,八字洞口构造图,软基路段圆管涵基础形式结构图,跌水井构造图,边沟涵构造图等。 主要技术标准: (1)设计荷载:公路-Ⅰ级; (2)构造物所处环境类别:Ⅰ类; (3)设计安全等级:三级 …… 设计计算: ①本通用图按承载能力极限状态和正常使用极限状态两种方法分别对截面进行强度与裂缝宽度验算。 ②计算理论:按刚性管节计算即不考虑管节的变形,不考虑涵洞顶土柱和周围填土间的摩擦力,采用角度分布法计算,半无限弹性体理论核算。 ③管节配筋按纯弯板断面分析,采用双向配筋管壁设置内外圈两层钢筋,管节配筋由裂缝控制设计。 ④汽车荷载作为可变作用,填土及管身自重作为永久作用按规范要求进行效应组合。 ⑤土重:按土柱重理论计算,内摩擦角φ=35°,土容重:18KN/m3。 …… 构造: ①管节分标准管节和调整长度用的辅助管节。标准管节长2米,辅助管节长1米和0.5米。 ②洞口水流条件较好,宜采用八字墙型式洞口,当采用一字洞口时,为保证端墙稳定及改善排水,应采用锥型护坡。 ③管节接头构造:管节间缝隙用沥青浸过的沥青纱、沥青麻絮填塞,外面圈满涂热沥青两层。 ④基础构造:一般土质地段采用C20砼基础,下采用砂砾石垫层;软基地段采用C20钢筋砼。 …… 共19张。

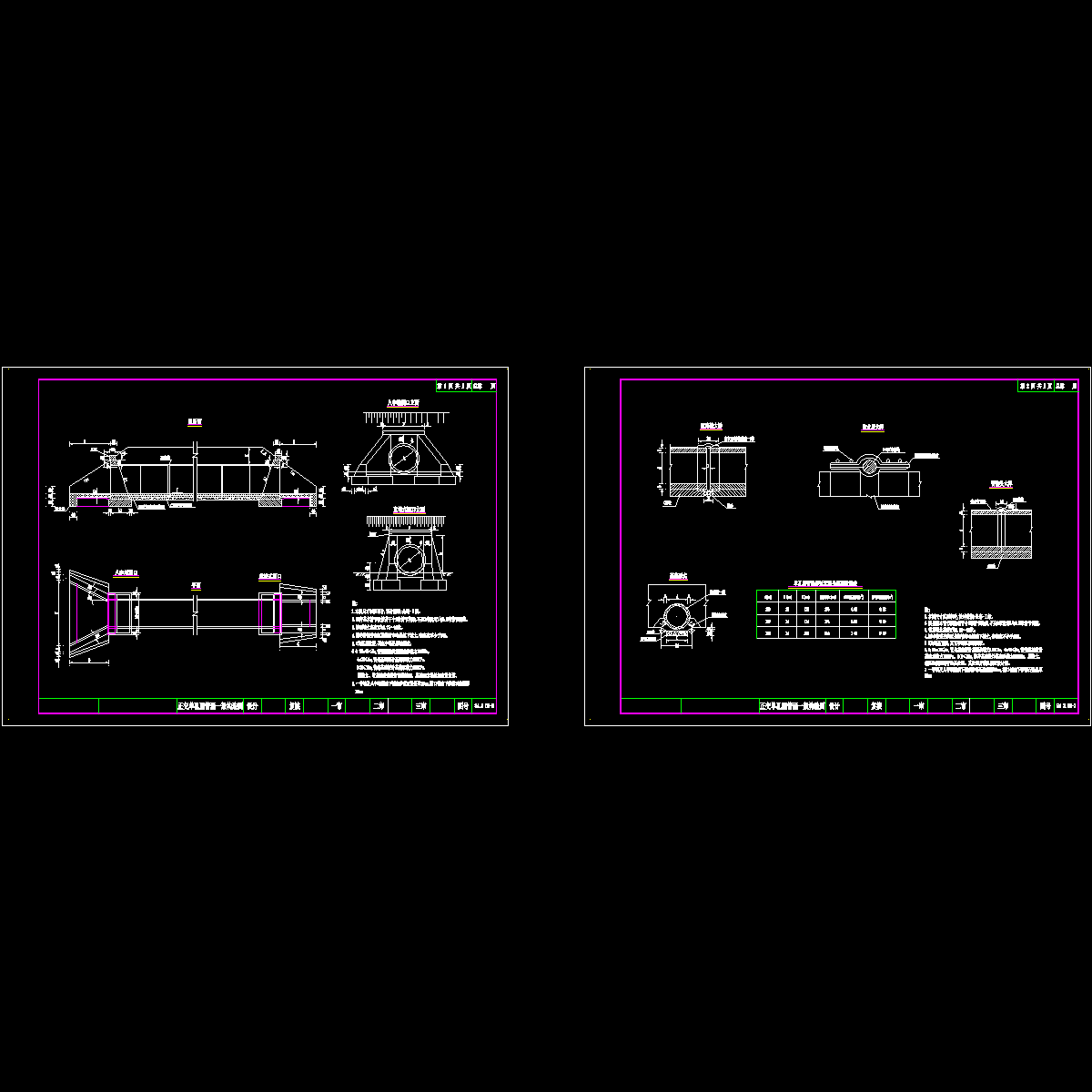

02-正交单孔圆管涵一般构造图.dwg

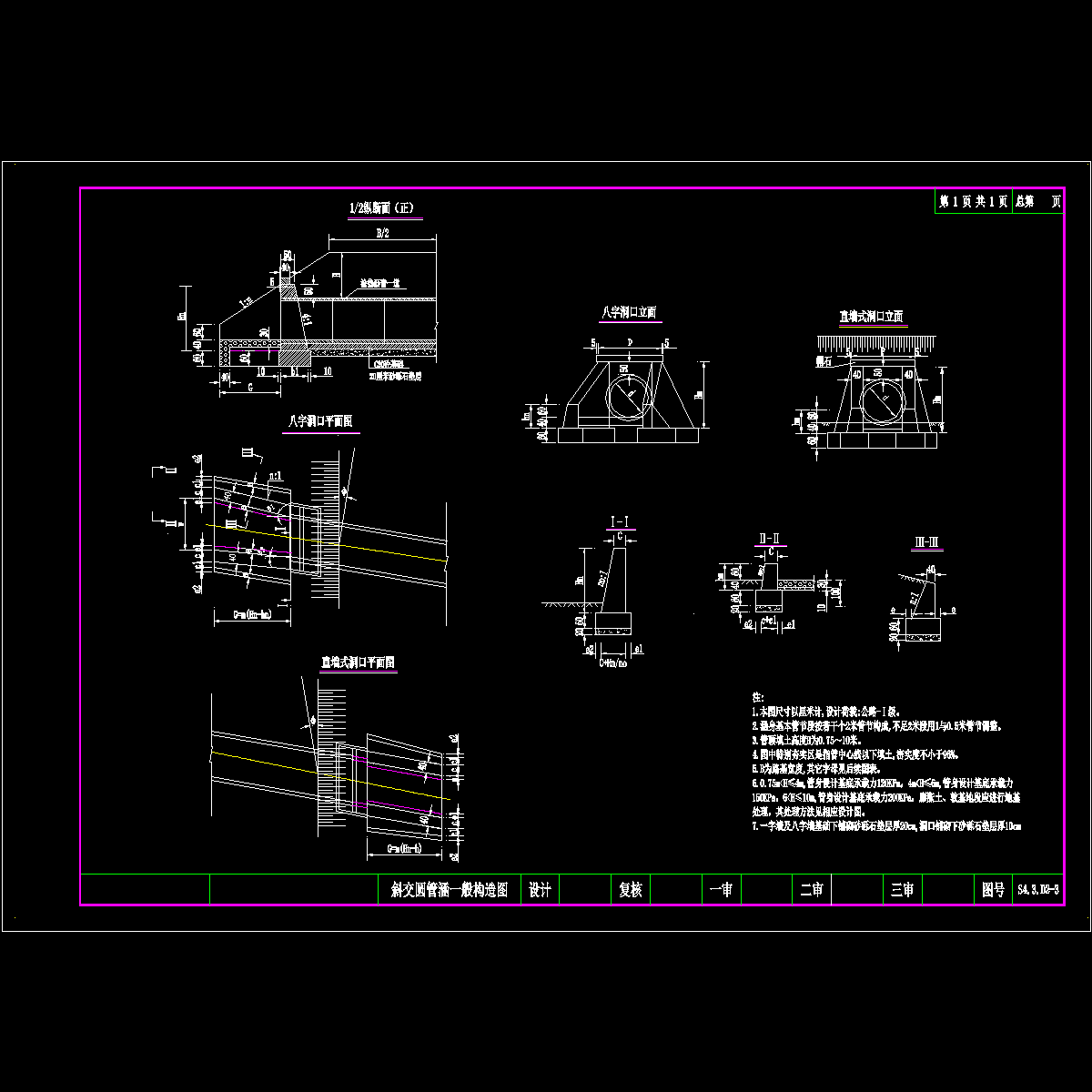

03-斜交圆管涵一般构造图.dwg

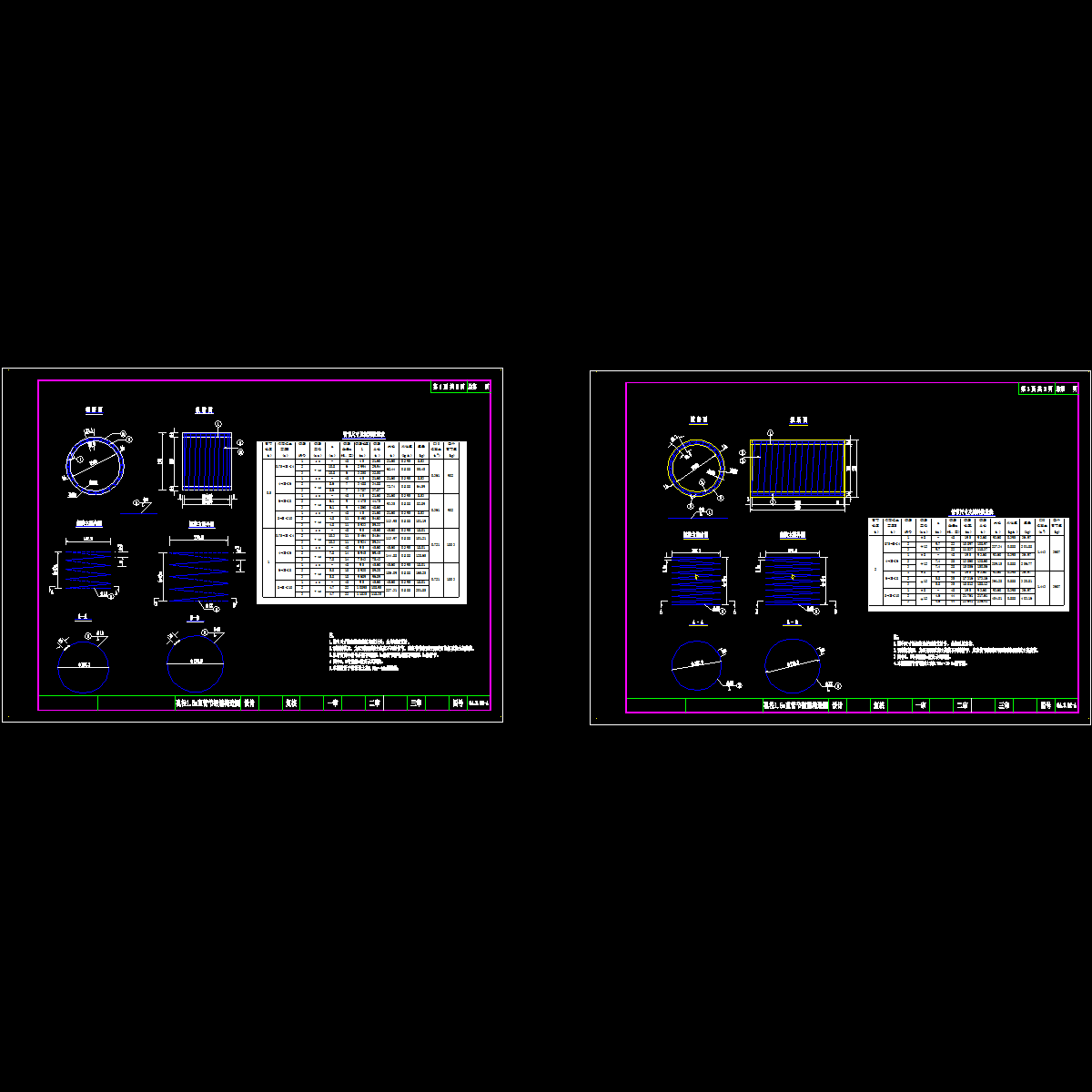

04-孔径1.5m直管节钢筋构造图.dwg

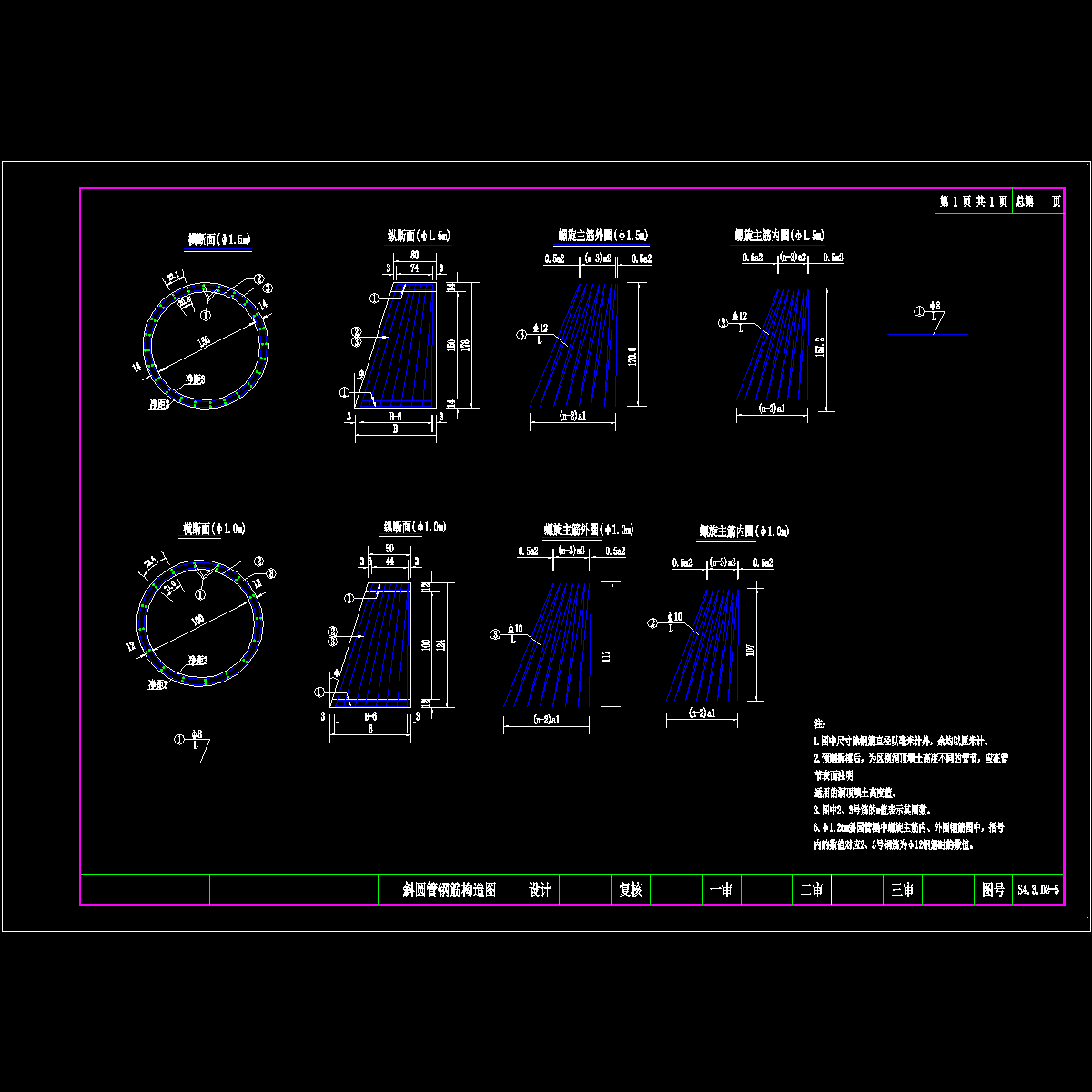

05-孔径1.5m斜管钢筋构造图.dwg

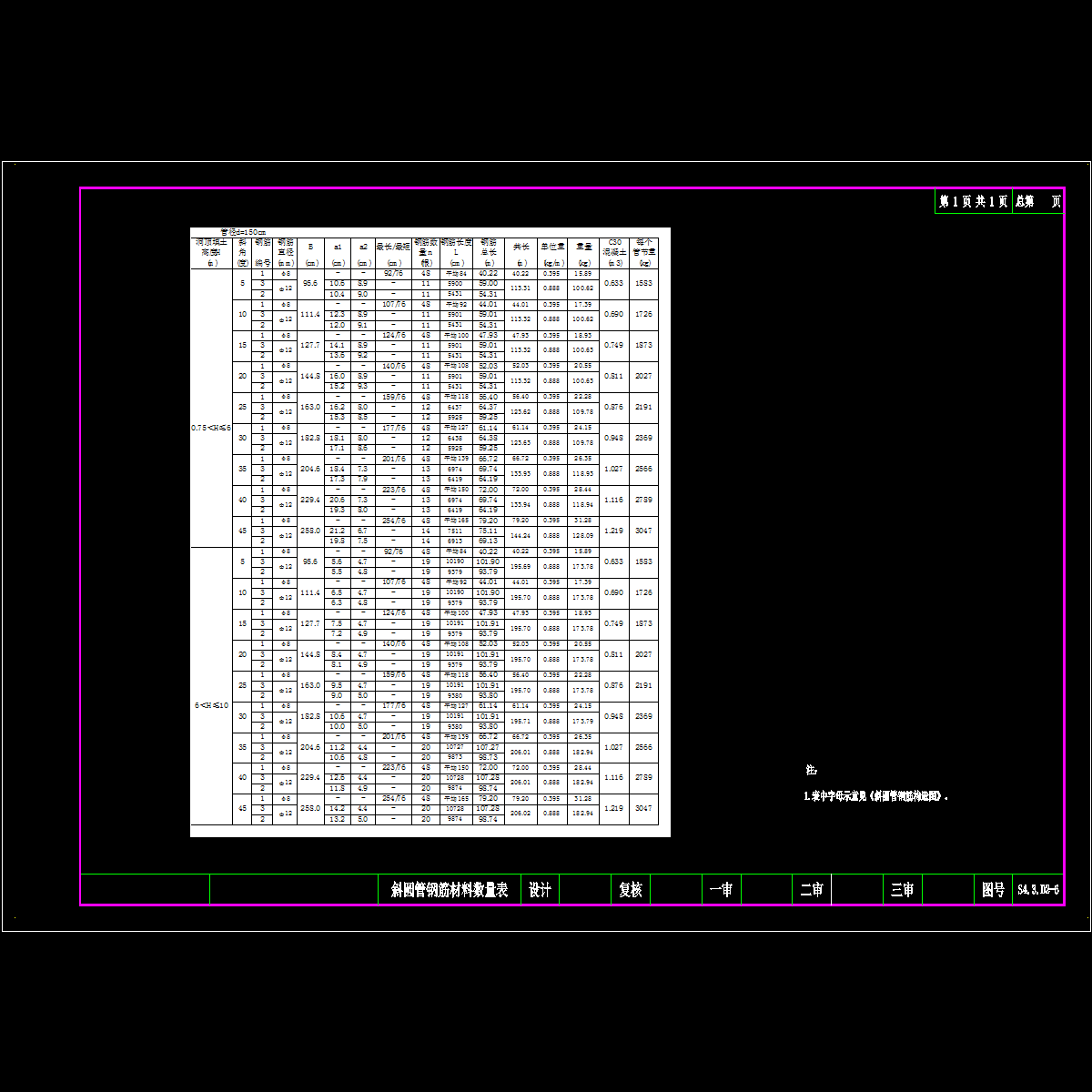

06-孔径1.5m斜圆管钢筋数量表.dwg

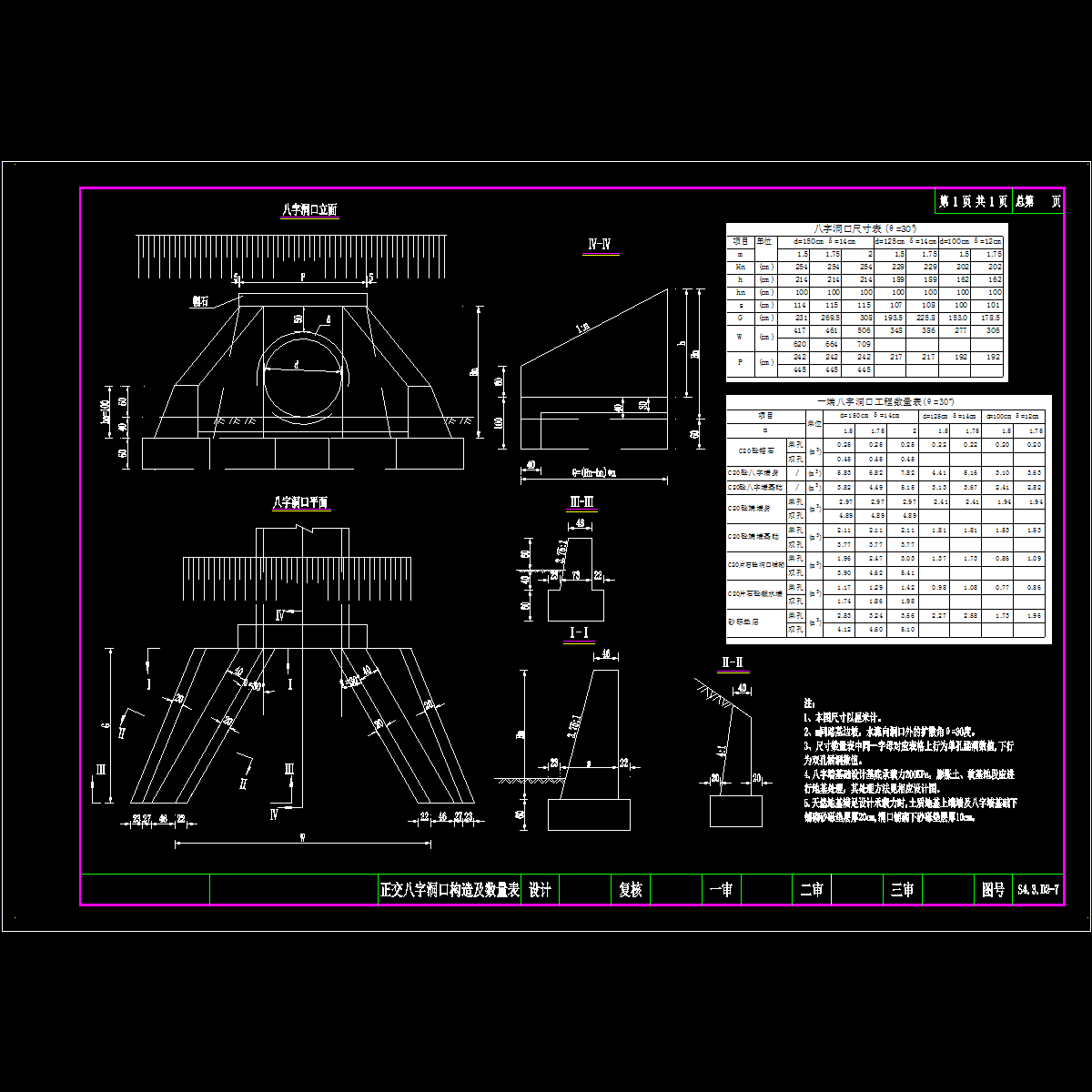

07-圆管涵正交八字洞口构造图及工程数量表.dwg
08-圆管涵正交直墙洞口构造及工程数量表.dwg
09-斜交圆管涵八字洞口构造图.dwg
10-斜交圆管涵八字洞口尺寸及数量表(孔径1.5m θ=10°).dwg
11-软基路段圆管涵基础形式结构图.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
|
