公路涵洞工程CAD施工图纸设计（箱涵圆管涵）.dwg

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术指标： 　　1、设计荷载：公路－Ⅱ级，人群荷载：3.5kpa。 　　2、涵洞类别及尺寸：钢筋混凝土圆管涵D=1500mm，覆土厚度h＞1.0m。箱涵：断面尺寸：5x2.5m，过水箱涵。 　　3、环境类型：Ⅰ类环境条件 　　4、设计安全等级：三级 　　5、箱涵设计流量：49.0（m3/s） 　　…… 　…… 　　共12张

5.0-2.5_2.dwg

涵洞处理09.dwg

涵洞总体布置.dwg

接雨水管.dwg

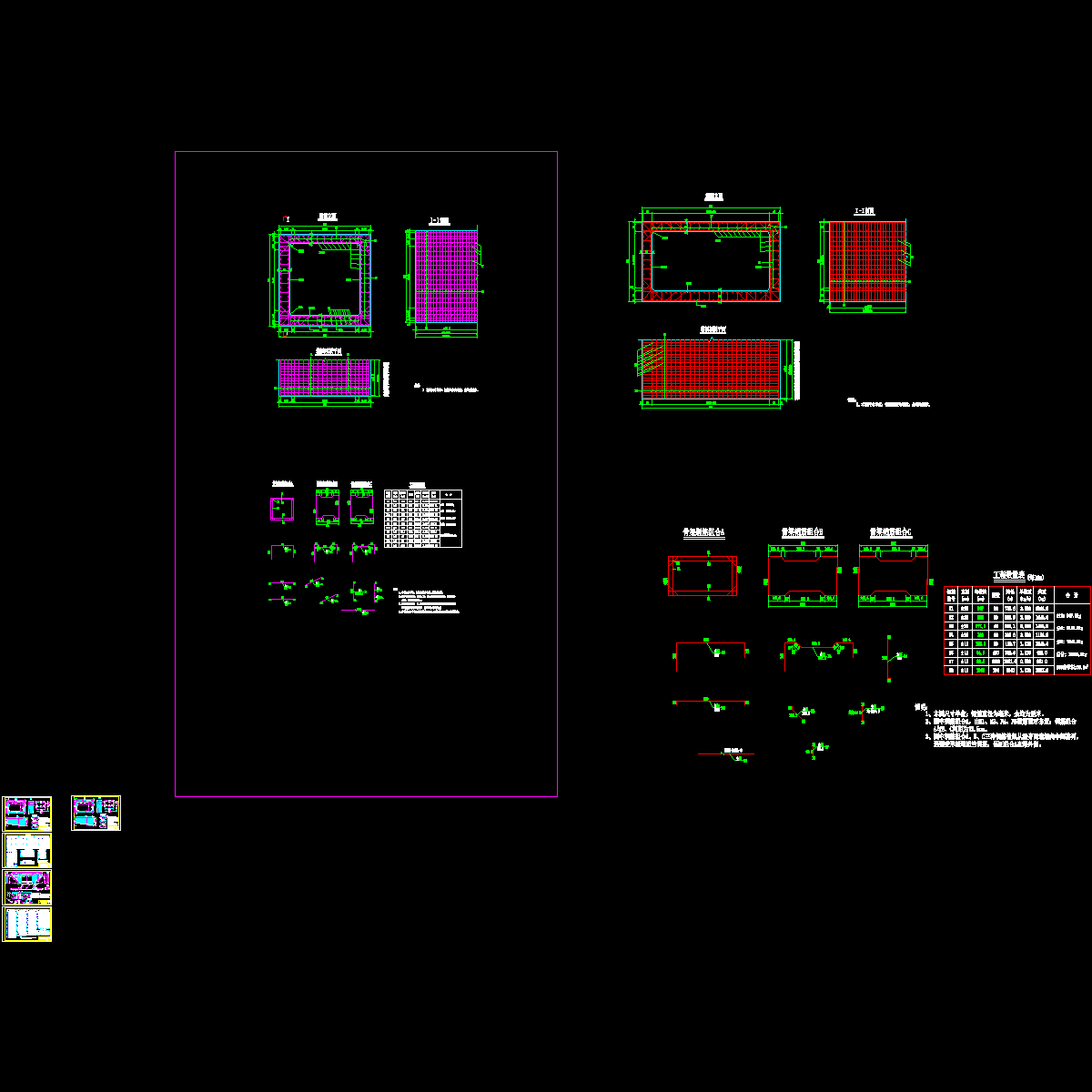

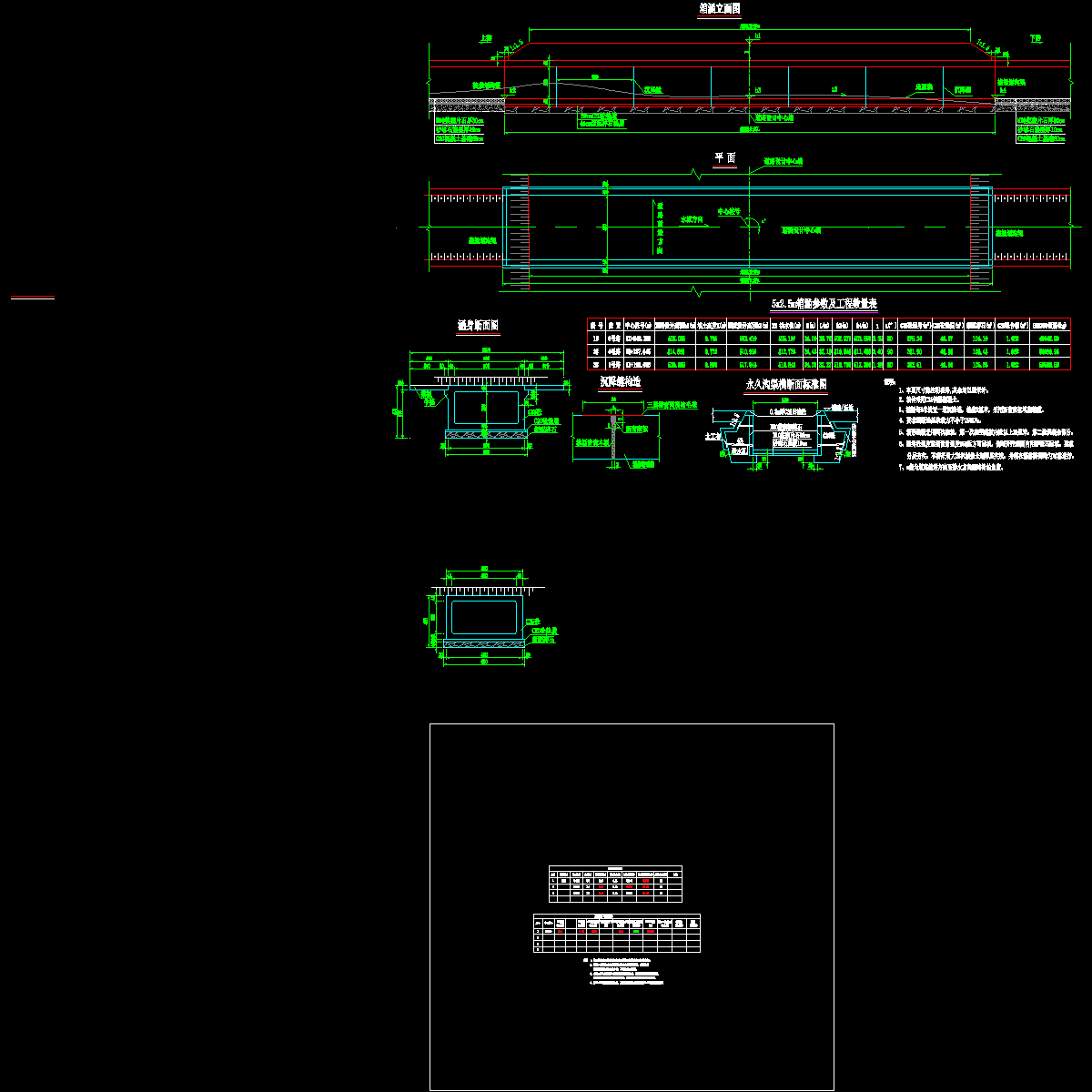

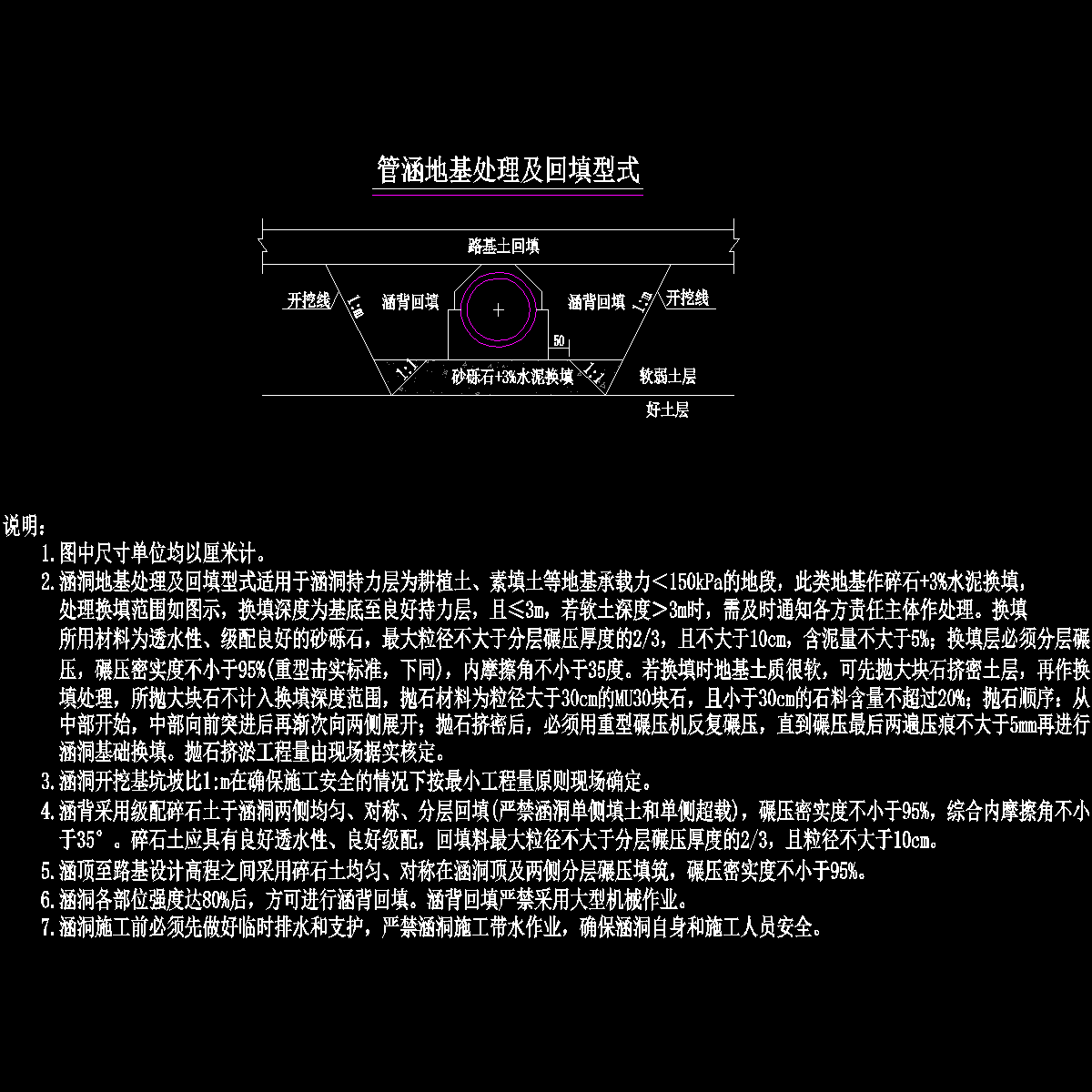

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
