公路涵洞工程施工图纸设计cad及牛腿搭板钢筋图

附件详情

技术指标:
1、设计荷载:公路-Ⅱ级,人群荷载:3.5kpa。
2、涵洞类别及尺寸:钢筋混凝土圆管涵D=1500mm,覆土厚度h>1.0m。箱涵:断面尺寸:5x2.5m,过水箱涵。
3、环境类型:Ⅰ类环境条件
4、设计安全等级:三级
5、箱涵设计流量:49.0(m3/s)
……
箱涵施工注意事项:
1、箱形涵洞采用现场浇筑工艺。全箱可采用两次浇筑,第一次浇筑至底板内壁以上30cm处,第二次浇筑剩余部分。两次浇筑的接缝处应保证有良好的衔接面(粗糙、干净并不得有渣样等),衔接面处理按规范要求。
2、侧墙背后填土,应在涵身混凝土强度达到90%时方可进行,要求分层夯实,须在箱涵两侧对称进行。
3、为了减少箱涵两侧填土的沉降量,以改善涵顶与两侧路面的平顺性,要求箱涵两侧用碎石土分层回填,并碾压密实,且压实度不得小于96%,不允许有偏压现象出现。
4、箱涵每6m设置一道沉降缝,连同涵身及基础,并做好防水处理。
5、根据地勘资料,地基承载力不足,需要进行换填处理,换填材料可按3%水稳碎石,分层夯实回填,密实度大于95%,要求换填后地基承载力不得小于250kPa。
6、基坑开挖应注意降排水,及时砌筑基础,避免基坑暴露过久或受水侵泡而影响地基承载能力。
……
共12张,。

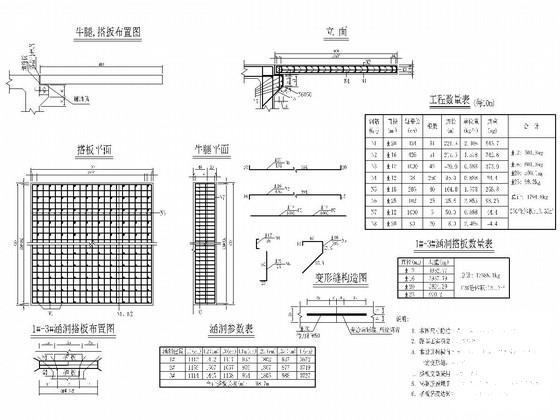

牛腿,搭板钢筋图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 涵洞工程施工图 - 1

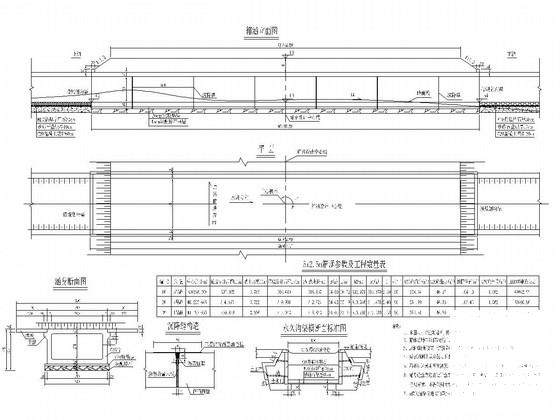

    涵洞工程施工图 - 1
  • 涵洞工程施工图 - 2
    涵洞工程施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
