3x16m现浇变宽度钢筋混凝土连续板桥设计套图纸cad构造图

附件详情

桥梁概况：

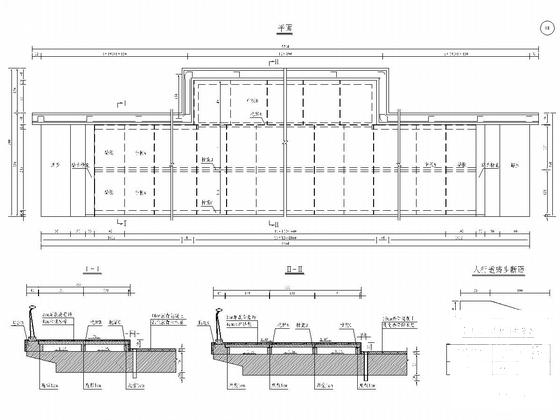

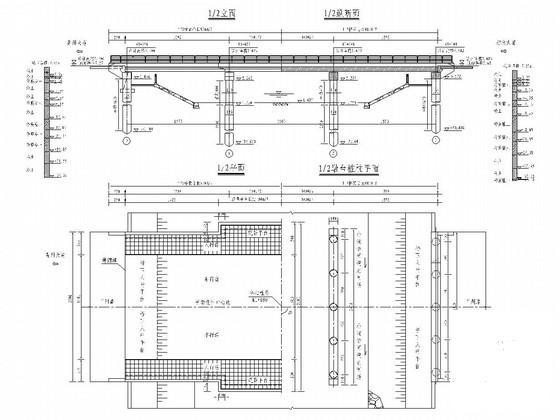

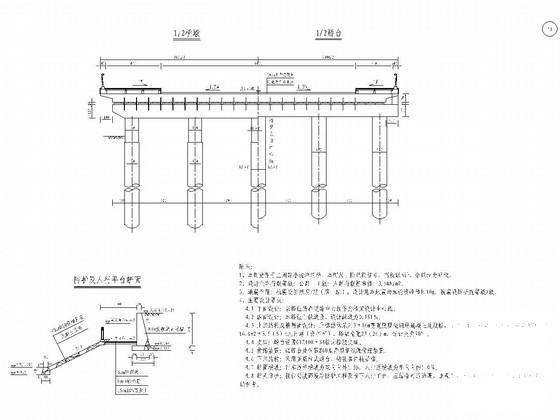

本桥横向布置为人行道+车行道+人行道，上部结构采用3×16m现浇变宽度钢筋混凝土连续板，下部结构为盖梁柱式墩台，钻孔灌注桩基础，桥梁全长53m，设计交角90o ，设计汽车荷载等级：公路-I级。为与周围绿化景观一致，并提供给行人休息和观景空间，本桥中跨设置小型观景平台(长19.4×宽1.5m)。
......
技术标准：
1、桥梁设计基准期：100年
2、桥梁结构安全等级为一级，重要性系数γ0取用1.0
3、设计汽车荷载公路-I级，人群荷载标准值3.5kN/m2

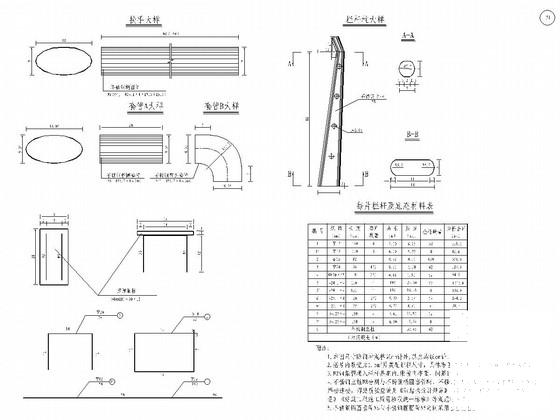

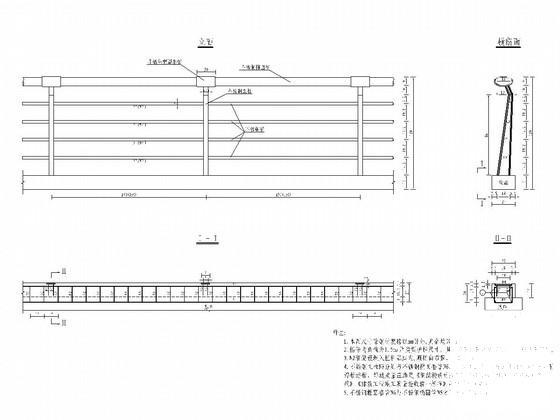

4、桥梁宽度：中跨5m人行道(含栏杆）+16m车行道+5m人行道(含栏杆），桥梁全宽26m；边跨3.5m人行道(含栏杆）+16m车行道+3.5m人行道(含栏杆），桥梁全宽23m。
......
设计于，共35张CAD设计图。
