3x16m钢筋混凝土现浇T梁桥施工CAD图纸设计

附件详情

桥梁设计为40度，加之该桥位于半径为323米平曲线中，所以该桥为斜弯桥。
3跨16m钢筋混凝土T梁组成，每跨半幅6片T梁，梁肋上行车道板半幅3跨连续现浇，，桥台背墙和T梁之间预留缝宽斜长6厘米，伸缩缝均采用C-40型伸缩缝装置，桥面横坡为按路面设计横坡6.0%而定，由墩台盖梁构成。桥面两侧设宽为0.5米的钢筋砼防撞墙。桥台桩径均为120cm，桥墩桩径均为130cm，桥台半幅为桩基接承台，三肋式台，桥墩半幅为三柱式桥墩，柱的直径为120cm。支座设置为板式橡胶支座（桥墩）和四氟滑板支座（桥台）。

【图纸内容】
施工图 设计说明 、主要工程数量汇总表

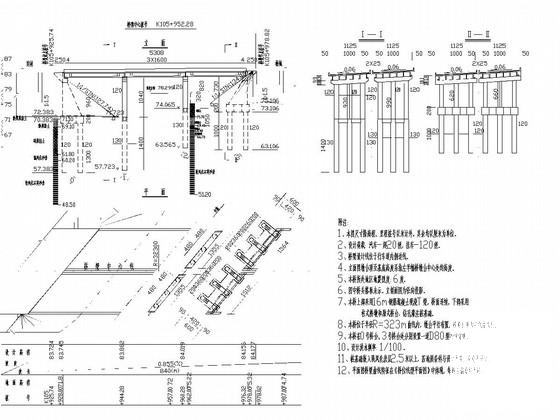

总体布置图、桥位线型平面图
T梁梁肋中线和支座 平面布置图 、中桥上部构造布置图
现浇T梁一般构造图、T形梁钢筋骨架构造图（2）
T形梁横隔板钢筋构造图、行车道板钢筋横断面图
行车道板上下层钢筋平面示意图、支座构造图
桥面铺装钢筋构造图、桩基桩位坐标图
0号、3号桥台一般构造图
0号、3桥台桩基钢筋构造图
0号、3桥台承台钢筋构造图

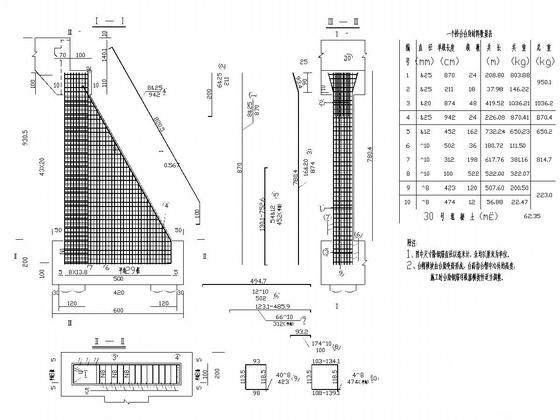

0号、3桥台左半幅台肋身钢筋构造图
0号、3桥台右半幅台肋身钢筋构造图
0号、3桥台左幅盖梁钢筋构造图
0号、3桥台右幅盖梁钢筋构造图
0号、3桥台挡块钢筋构造图
0号、3桥台耳背墙钢筋构造图
1号、2号桥墩一般构造图

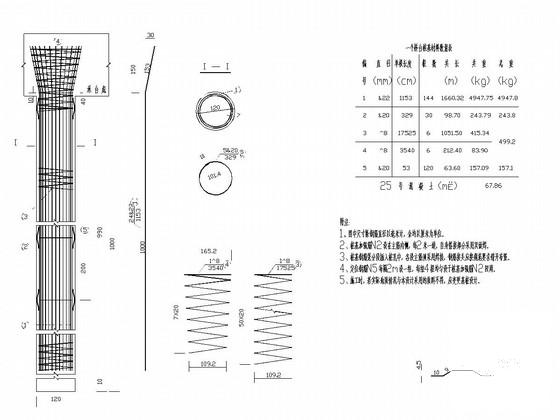

1号、2号桥墩左幅桩柱钢筋构造图
1号、2号桥墩右幅桩柱钢筋构造图

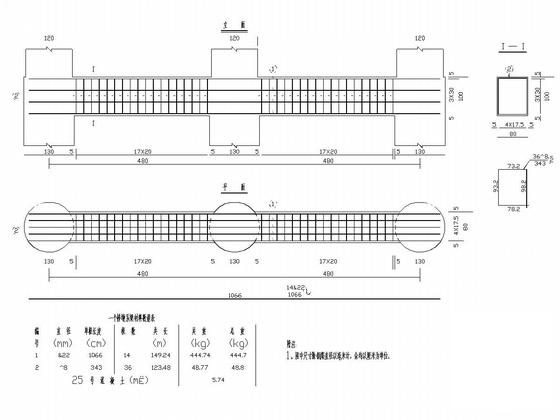

1号、2号桥墩系梁钢筋构造图
1号、2号桥墩盖梁钢筋构造图
1号、2号桥墩挡块钢筋构造图
0号桥台搭板钢筋构造图、3号桥台搭板钢筋构造图
桥台锥坡图
……
共计49张
