长4.8m宽13.2m简支现浇实体板桥CAD施工图（总共23页图纸）.dwg

0 主题	0 帖子	1064 积分

Rank: 8 Rank: 8

发表于 2020-10-25 20:59:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

桥梁概况：　　 1、本桥上部结构为简支现浇钢筋混凝土实体板。下部结构为直墙接扩大基础。　　 2、桥梁伸缩缝间长度4.8m，桥宽13.2m，结构面积63.36。本桥设计荷载等级为城-A，并考虑500kN的坦克和150kN的炮车荷载，地震动峰值加速度系数0.2。共包含CAD设计图23张。

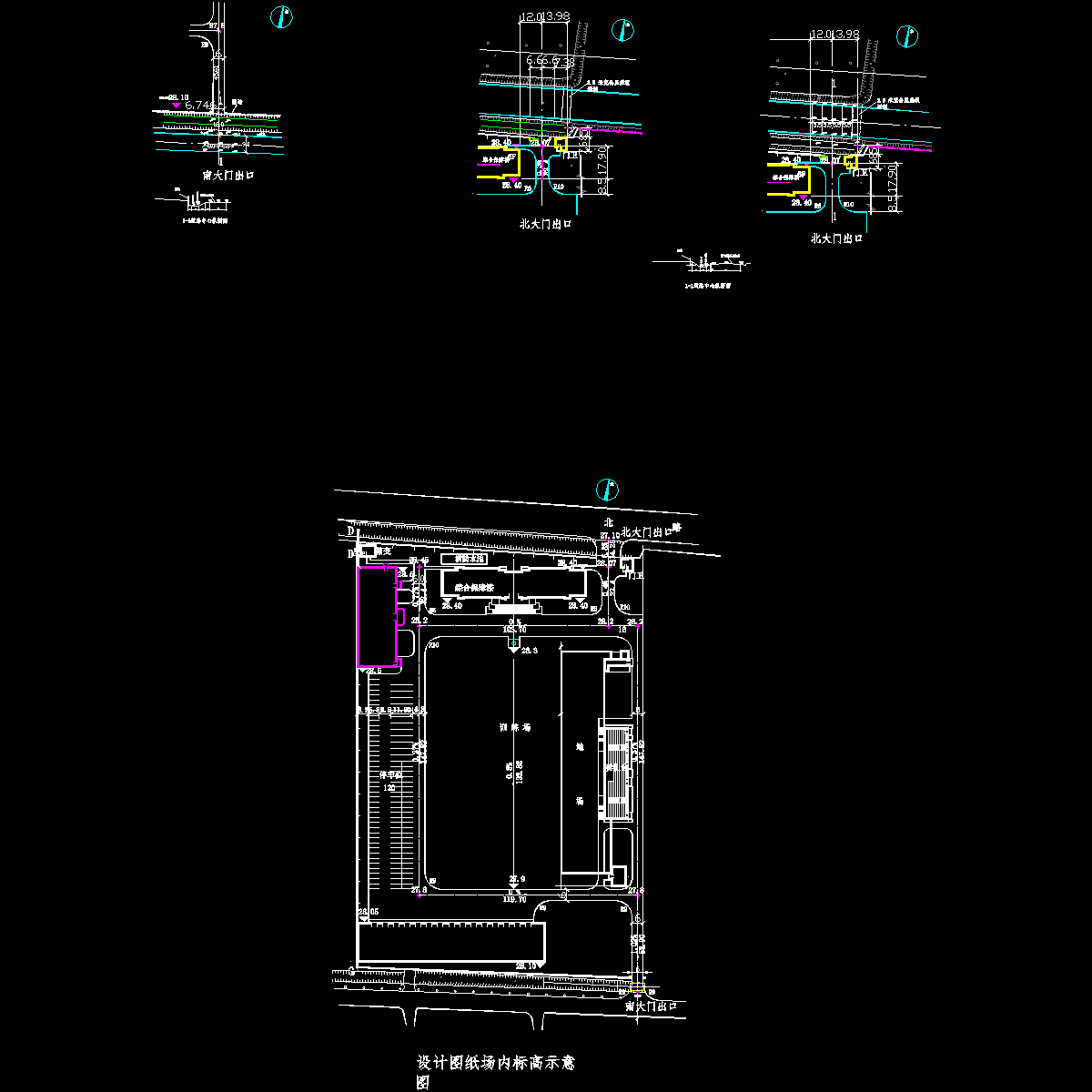

桥位平面图.dwg

前墙钢筋图.dwg

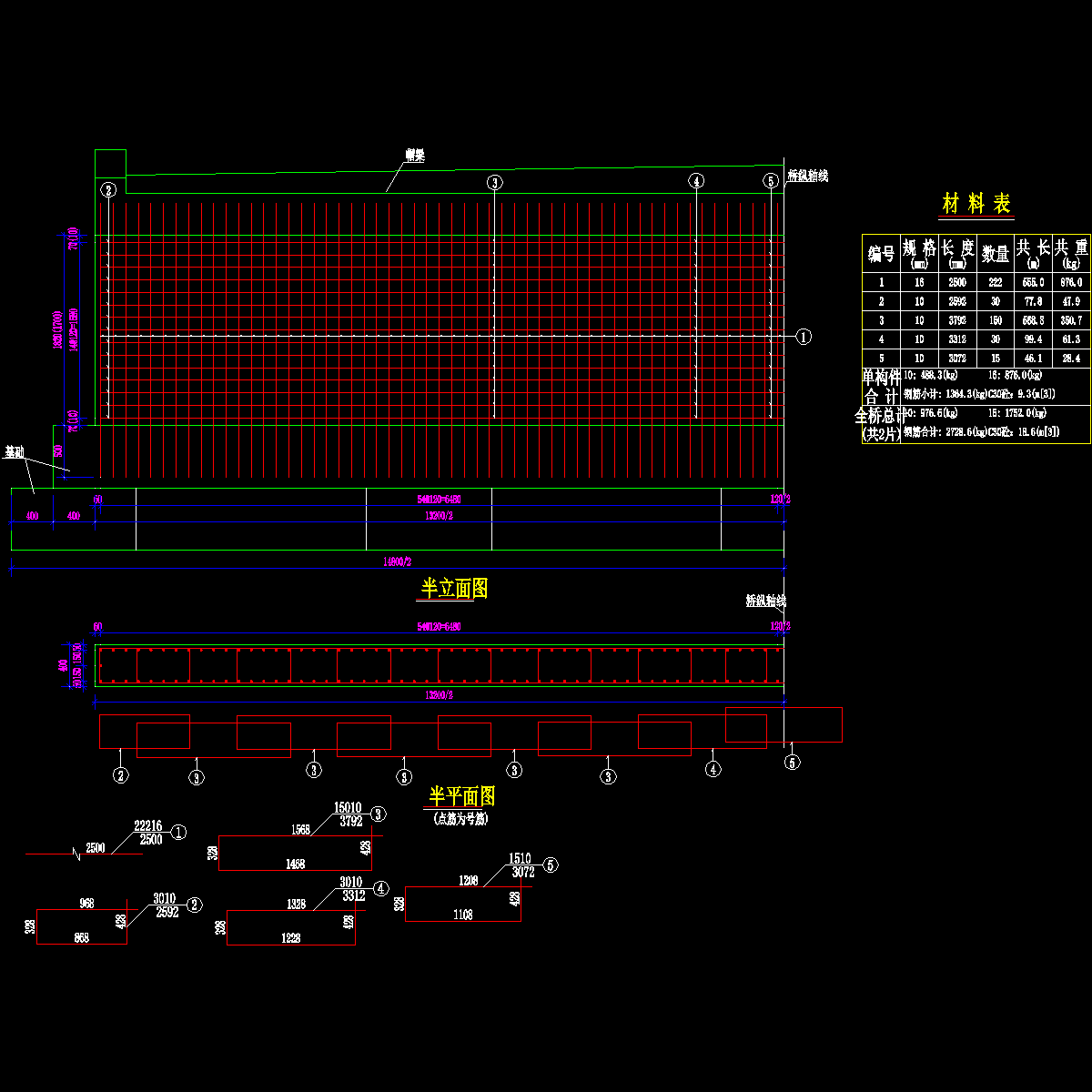

台帽钢筋图.dwg

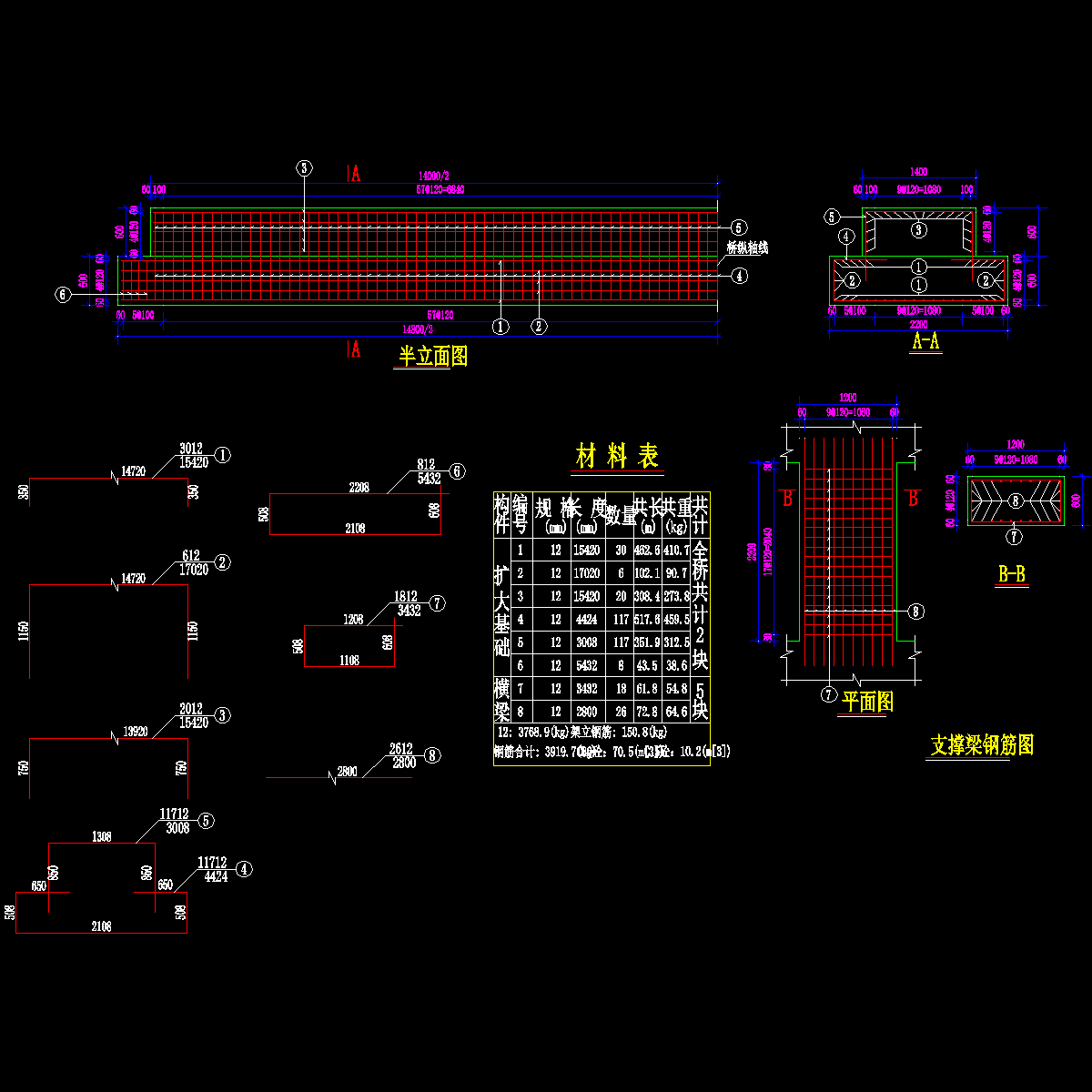

基础钢筋图.dwg

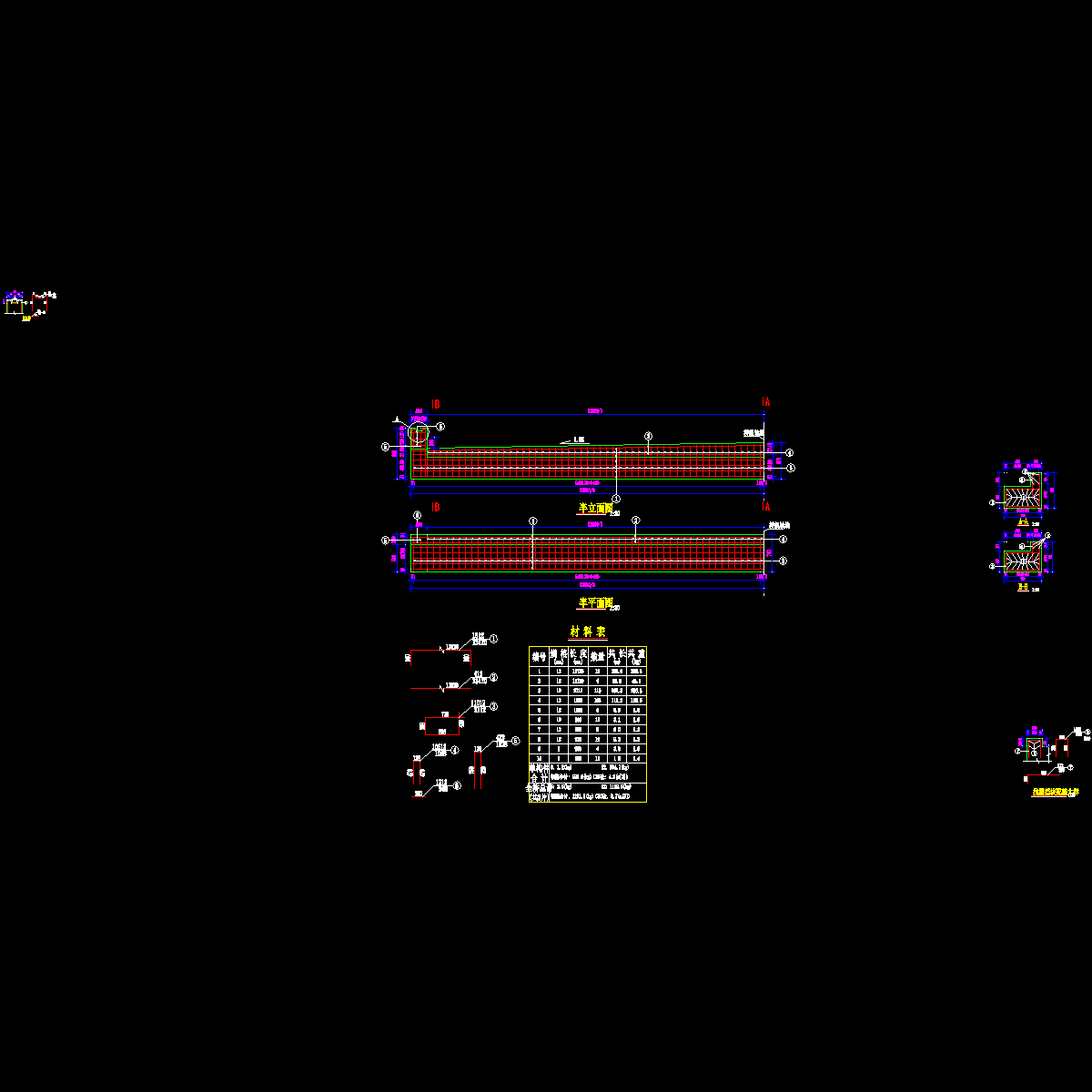

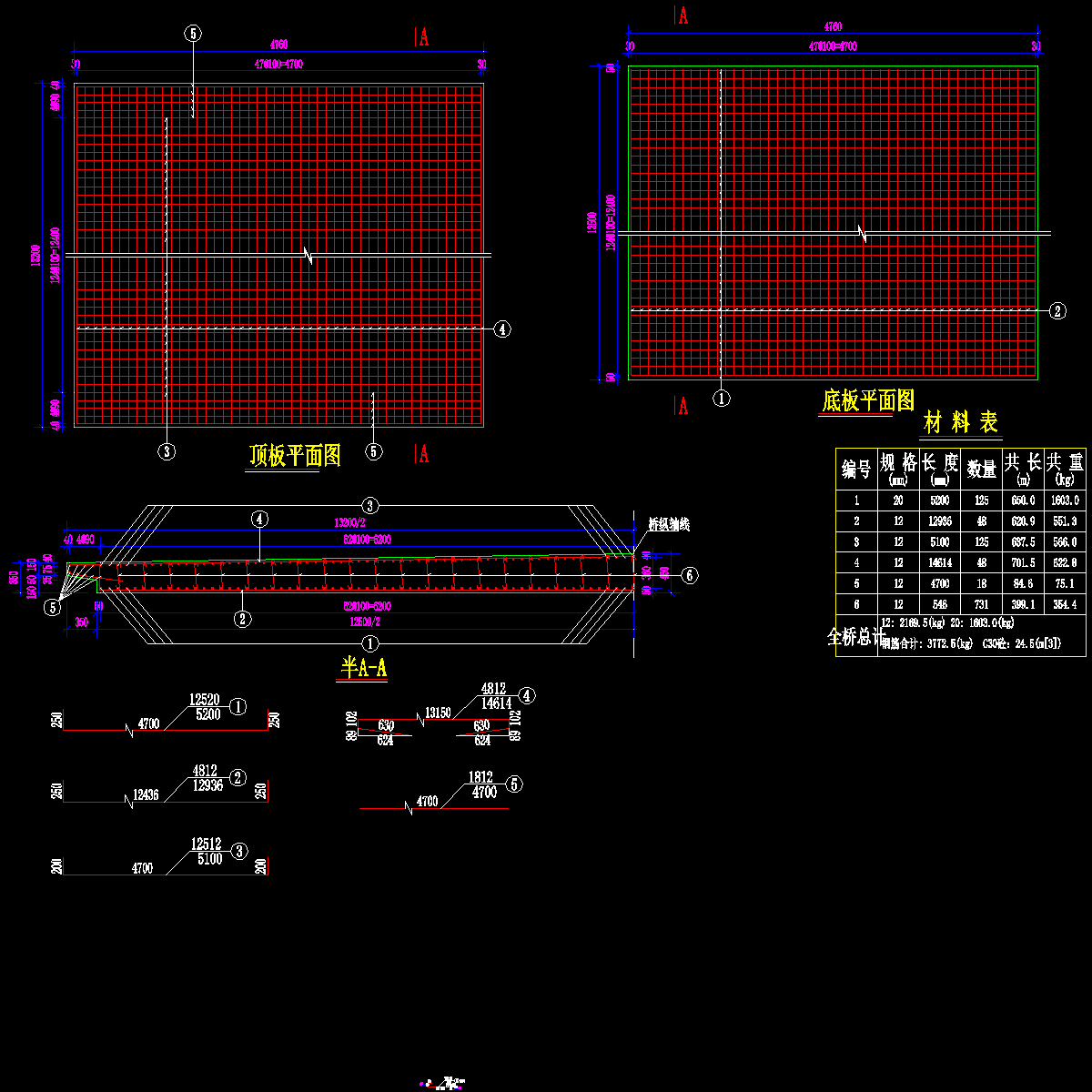

实体板钢筋图.dwg

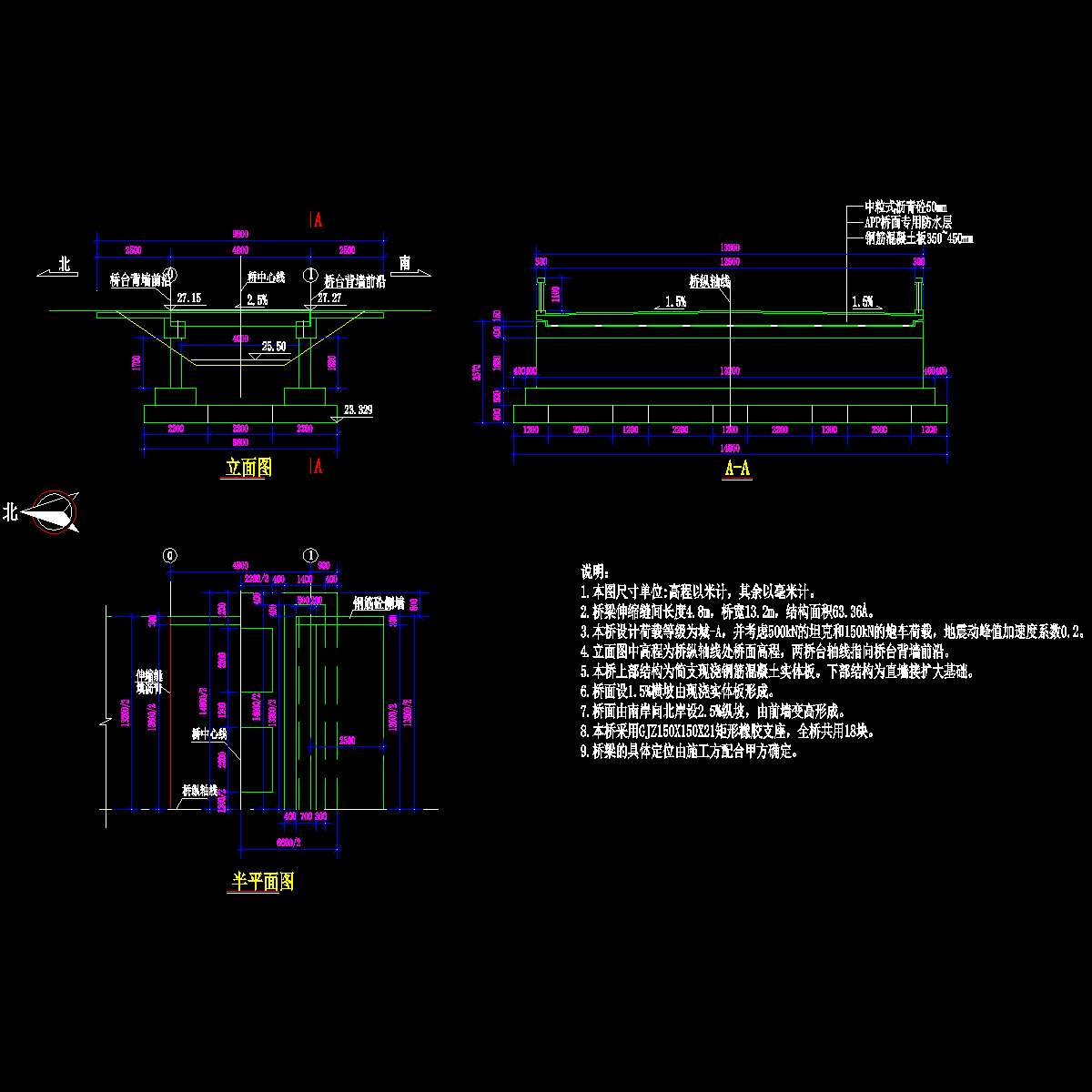

总图.dwg

搭板钢筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
