跨 径：6m 斜 交 角：0°、15°、30° 荷 载：公路－Ⅱ级 桥面宽度：净7.5m 净9m 净11m 板 宽：1m 桥梁结构：简支板结构体系 桥梁支座：板式橡胶支座 桥面铺装：下层100mm现浇C40防水混凝土 上层100mm沥青混凝土 环境条件：采用Ⅱ类控制设计 设计荷载：公路—Ⅱ级 结构重要性系数：1.0 [内容包括] 设计说明 板计算截面作用效应标准值 预制简支板、桥面铺装及铰缝材料数量总表 横断面布置 预制板一般构造 桥面角隅加强钢筋构造 板底钝角加强钢筋构造 桥面连续钢筋构造 桥面铺装及铰缝钢筋构造 桥面铺装及铰缝材料数量表 中板钢筋（α=0°） 中板钢筋（α=15°） 中板钢筋（α=30°） 边板钢筋构造（C=0、α=0°） 边板钢筋构造（C=0、α=15°） 边板钢筋构造（C=0、α=30°） 边板钢筋构造（C=250mm、α=0°） 边板钢筋构造（C=250mm、α=15°） 边板钢筋构造（C=250mm、α=30°） …… 共16张
01板计算截面作用效应标准值.dwg

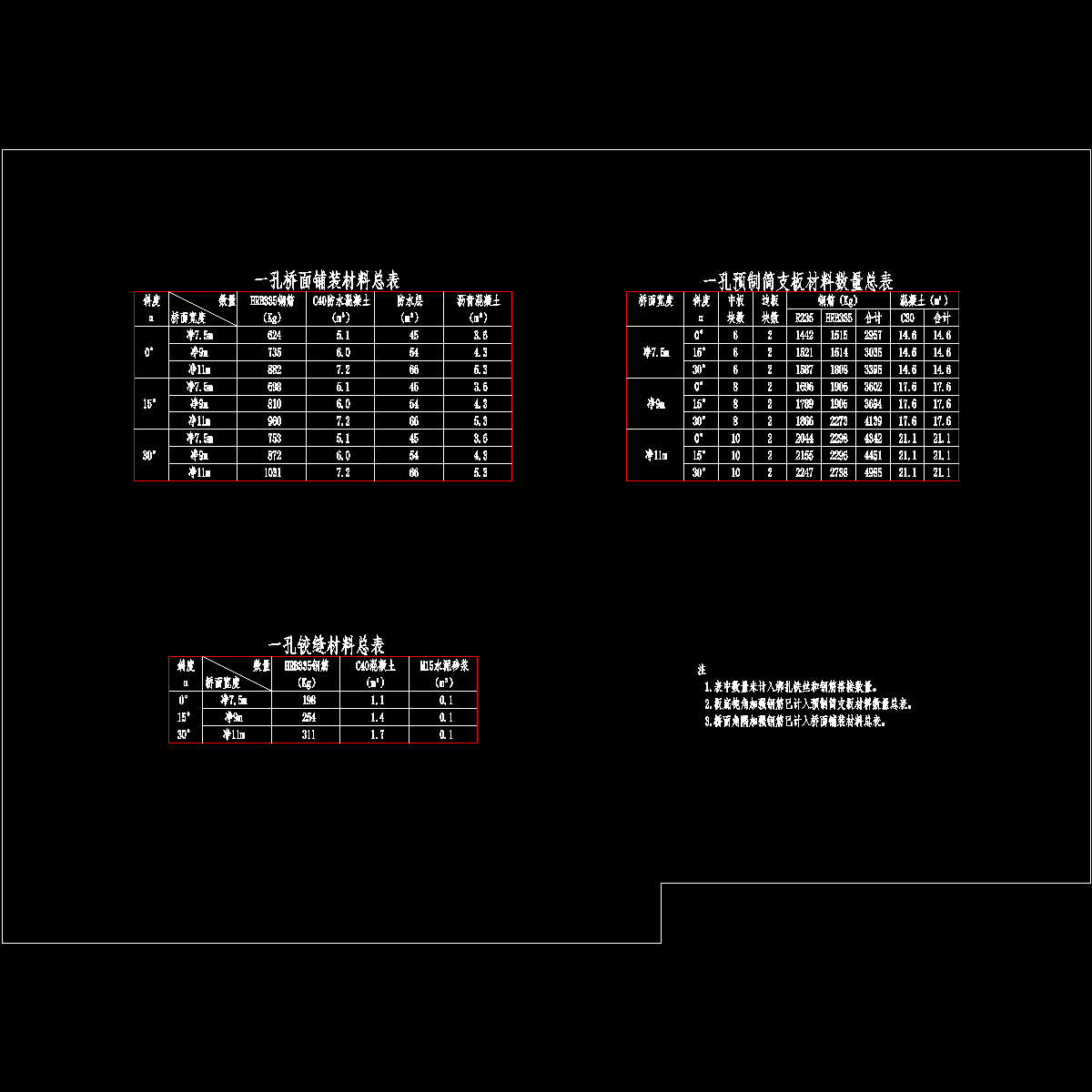

02预制简支板、桥面铺装及铰缝材料数量总表.dwg

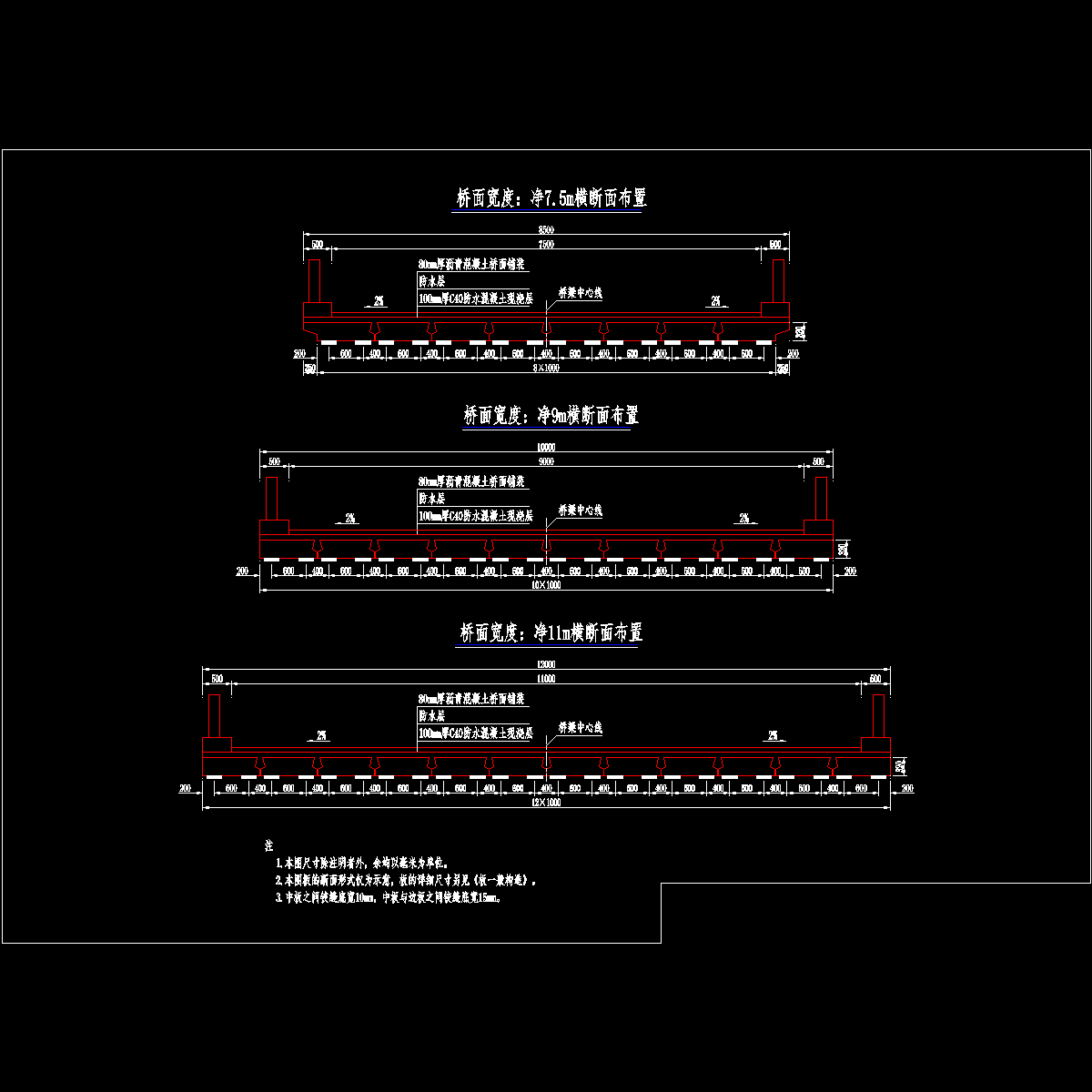

03横断面布置.dwg

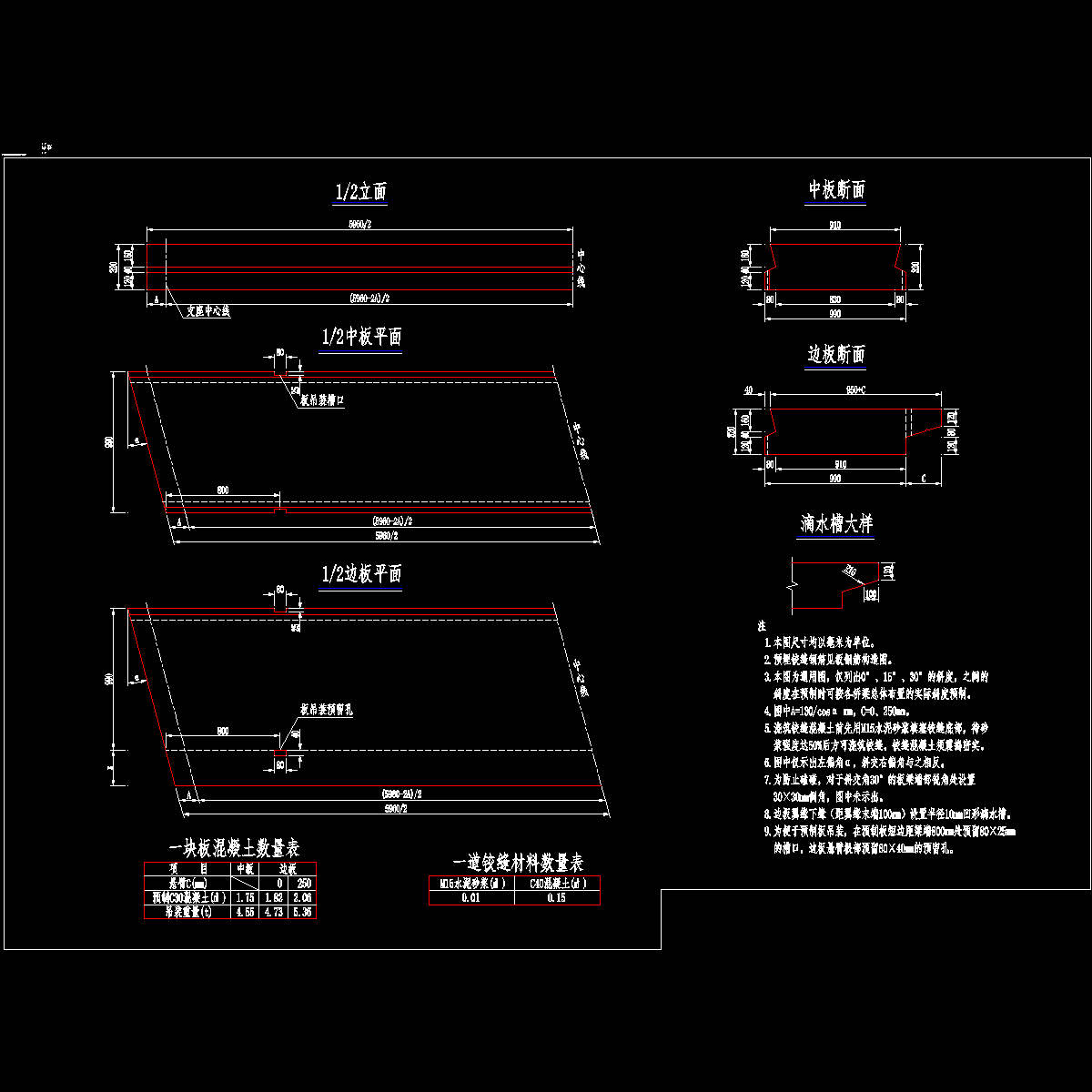

04预制板一般构造.dwg

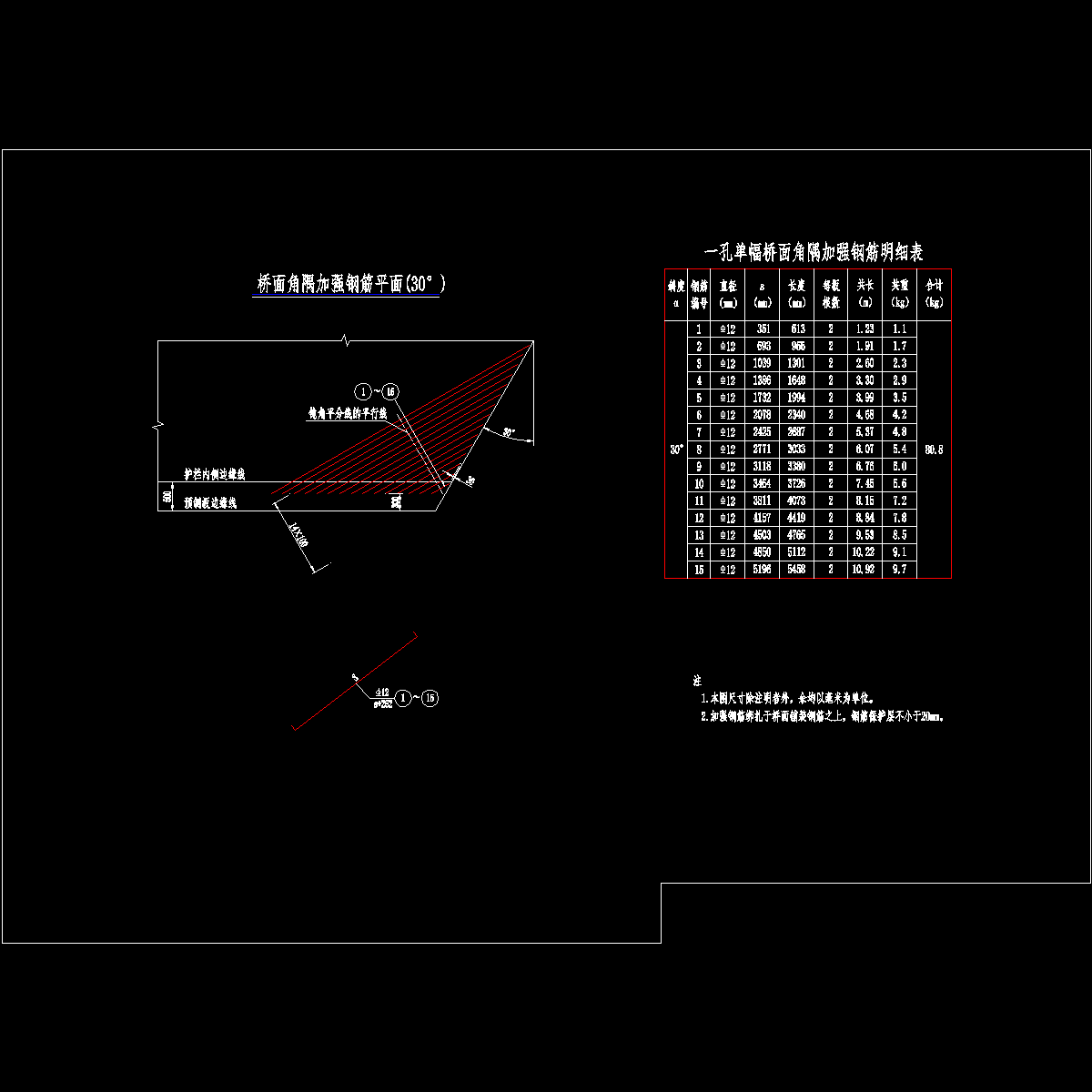

05桥面角隅加强钢筋构造.dwg

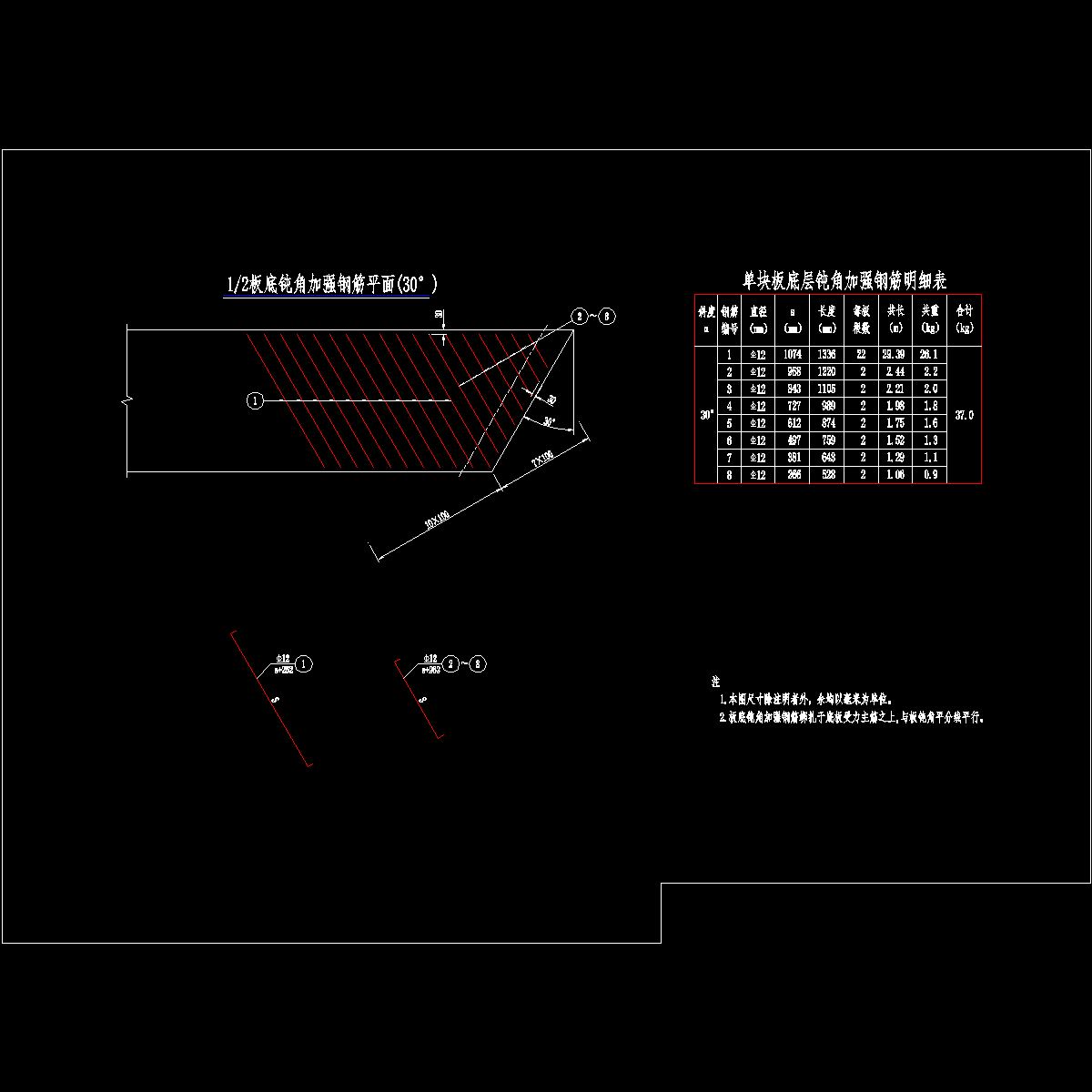

06板底钝角加强钢筋构造.dwg
07桥面连续钢筋构造.dwg
08桥面铺装及铰缝钢筋构造.dwg
09桥面铺装及铰缝材料数量表.dwg
10中板钢筋（α=0°）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
