一份2×13m梁板桥预应力梁板桥CAD施工图纸(钢筋构造图)

renrenwa · 发表于 2020-4-20 20:22:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：安徽
设计年代：近代
使用性：公路桥

附件详情

设计总说明
主要工程数量汇总表
桥梁平面位置图

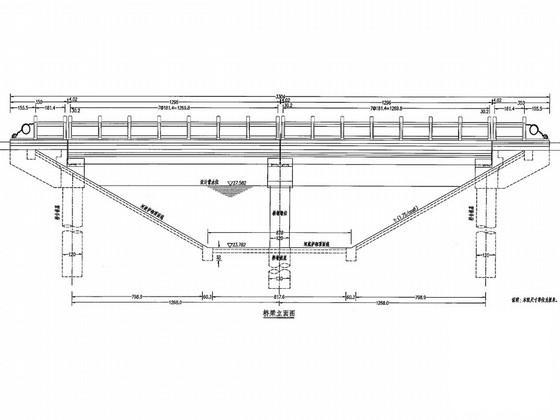

桥型布置图
桥梁桩位坐标表
护砌平面图
桥面布置图
桥梁纵断面
桥台一般构造图
桥台盖梁钢筋图
桥台耳背墙钢筋图
桥台桩基钢筋图
桥台挡块钢筋图
桥头快车道搭板钢筋图
桥头慢车道搭板钢筋图
桥墩一般构造图
桥墩盖梁钢筋图
桥墩墩柱和桩基钢筋图
桥墩挡块钢筋图
桥面铺装构造图

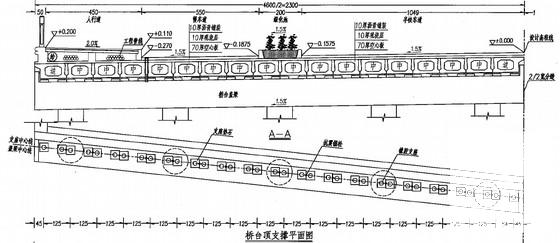

空心板支座安装构造图
抗震锚栓构造图
桥面连续构造图

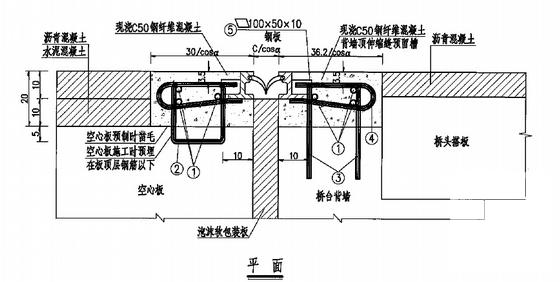

伸缩缝构造图
桥面泄水管构造图
人行道构件图

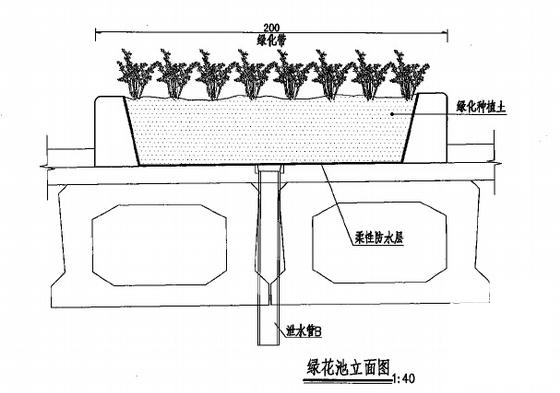

绿化带构造图

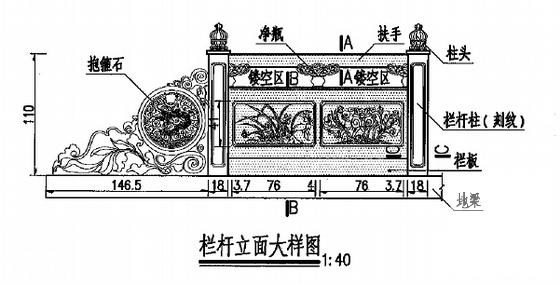

人行道栏杆构造图
中板一般构造图
边板一般构造图
空心板铰缝构造图

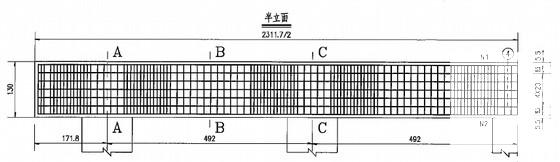

中板普通钢筋构造图
边板普通钢筋构造图
板端加强钢筋构造图
空心板封锚端钢筋构造图
空心板预应力钢束构造图

附件详情

设计技术标准：
设计基准期：100年；
设计汽车荷载：城-A级；
设计安全等级：Ⅰ级；
设计环节类别：Ⅰ类，为野外一般条件；
设计桥型：2×13m梁板桥；
场地类别：Ⅲ类；
地震烈度：抗震设防烈度为7度，设计基本地震加速度为0.1g；
桥梁斜度：6度；
桥面净宽：路桥同宽；
桥面纵横坡度：与道路相同，均顺接道路；
工程管线：规范、规定和条文等允许通过的强电、弱电管道等。
……
施工注意事项：
1.该项目与道路工程坐标和高层系统相同，桥梁构件和下部结构控制高程根据路面（桥面）纵横坡度和相应的桥梁结构建筑高度推算。
2.桥梁放样时桥梁中线必须服从道路线路，河口和何地线须与现状顺接，必要时及时通知设计单位进行现场处理。
3.施工时应注意预制空心板、栏杆底座、伸缩缝等构件、路灯基础预埋件等的数量，保证埋设位置正确。
4.该项目空心板结构体系为简支结构，按部分预应力A类构件进行设计，设计计算采用平面杆系结构计算软件计算，荷载横向分配系数跨中按铰接板法、支点按杠杆法计算。
……
共43张，。
