一份斜交板桥CAD施工方案图纸设计(预应力混凝土桥)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计任务及依据 　　 1、设计任务 　　 根据已批复的广州市XX涌河整治工程初步设计报告，在河涌整治沿线布置四座桥梁，与两岸道路连通，其中两座为正交桥梁，两座为交角45°的斜交桥梁。 　　 2、设计依据 　　 （1）《广州市XX涌河整治工程初步设计》 　　 （2）《 XX涌河整治工程岩土工程勘察报告》 　　 （3）《公路桥涵设计通用规范》（JTJ 021-89） 　　 （4）《公路砖石及混凝土桥涵设计规范》（JTJ 022-85） 　　 （5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ 023-85） 　　 （6）《公路桥涵地基与基础设计规范》（JTJ 024-85） 　　二、设计条件 　　 1、桥梁尺寸 　　 桥梁净宽5.64米，净高3.15米，净长12米。 　　 2、设计荷载 　　 设计荷载：汽车--20级，挂车--100。 　　 3、结构型式 　　 桥梁下部结构：?80钢筋混凝土灌注桩基础、浆砌块石桥台、钢筋混凝土双柱盖梁式桥墩。 　　 桥梁上部结构：整体现浇钢筋混凝土简支板。 　　三、主要材料 　　 1、钢筋：桩基以及墩柱主筋为 级光园钢筋，Ry=240MPa；其它结构主筋为 级螺纹钢筋，Ry=340MPa。 　　 2、混凝土等级：除桩水下混凝土为C20及桥台承台为C25外、桥墩、台帽及现浇板均为C30混凝土。 　　 3、桥台台身为M10浆砌块石，表面匀凸缝。 　　四、施工要求 　　 1、应严格按照《公路桥涵施工技术规范》的有关规定进行施工。该项目桩基为摩擦桩，持力层为砂质粘土层，终孔时要求桩长不小于设计桩长，桩端进入持力层不小于2米。 　　 2、其它未尽事宜，应严格按照水利工程相关施工规范及国家和地方的有关法律，法规等规定进行施工。 　　五、质量控制 　　 1、施工应按《公路桥涵施工质量检验评定标准》及《水利水电工程施工质量检验评定规程》进行验收。 　　 2、灌注桩桩身质量按《公路桥涵施工技术规范》的规定进行无破损和抽芯检测。 　　

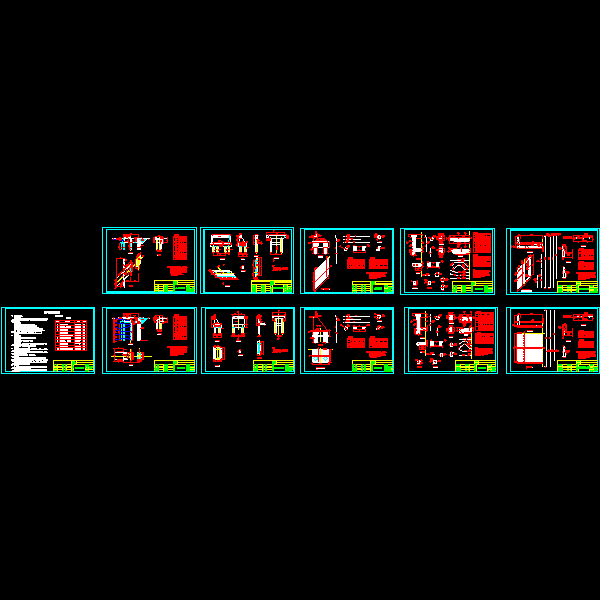

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
