高速公路预应力混凝土互通桥梁CAD施工图纸设计（中交）(dwg)(桩基础)

tiantianuu · 发表于 2020-6-22 21:52:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：湖北
编制时间：2009
使用性：公路桥
跨径大小和多跨总长：433.54m
行车道位置：上承式桥
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

【设计参数】
1、本桥汽车荷载等级为公路-I级。
2、本桥平面位于直线和A=110的左偏缓和曲线上，纵面位于直线上。
3、本桥桥孔布置采用墩、台中心线均径向布置，通过内外侧护栏进行适当圆滑处理，以满足桥面行车道的设计线形。
4、本桥上部构造采用11*35m预应力砼T梁 2x20钢筋砼无梁板，共四联，A一联、A二联先简支后结构连续，A三联先简支后连续刚构，A09墩顶固结，A10墩顶释放。下部构造桥墩采用柱式墩，嵌岩桩基础，A00桥台采用肋板台、桩基础，A13左桥台采用简易台、扩大基础，A13右桥台采用U台、桩基础。
5、本桥T梁中支点处设板式支座或GPZ(Ⅱ)支座，桥台处以及A11墩顶处设D80伸缩缝，其余过渡墩处设D160伸缩缝。
6、A00、A13桥台均设6m长搭板。
【图纸内容】

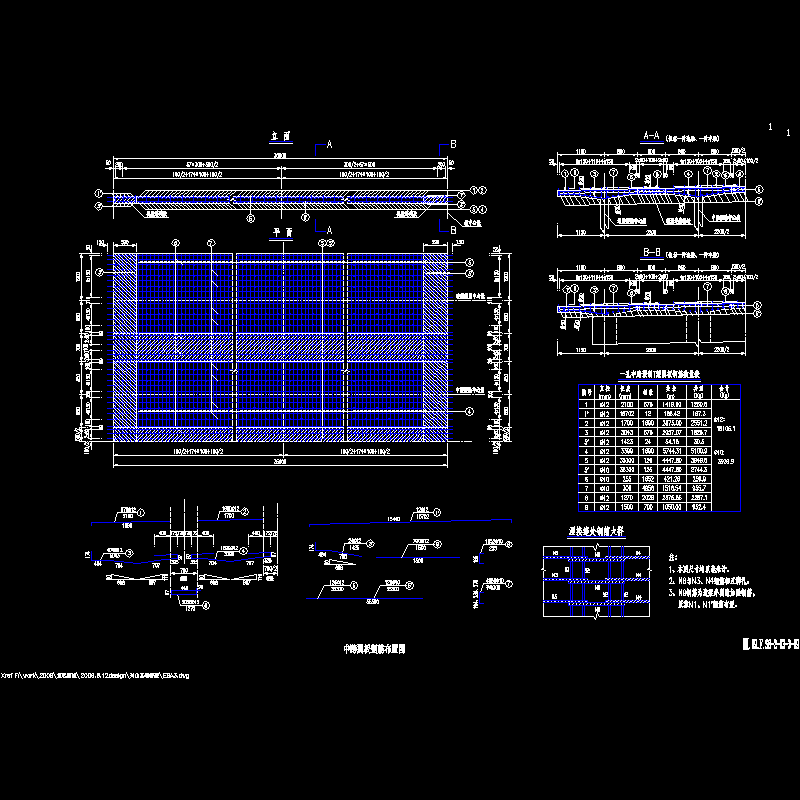

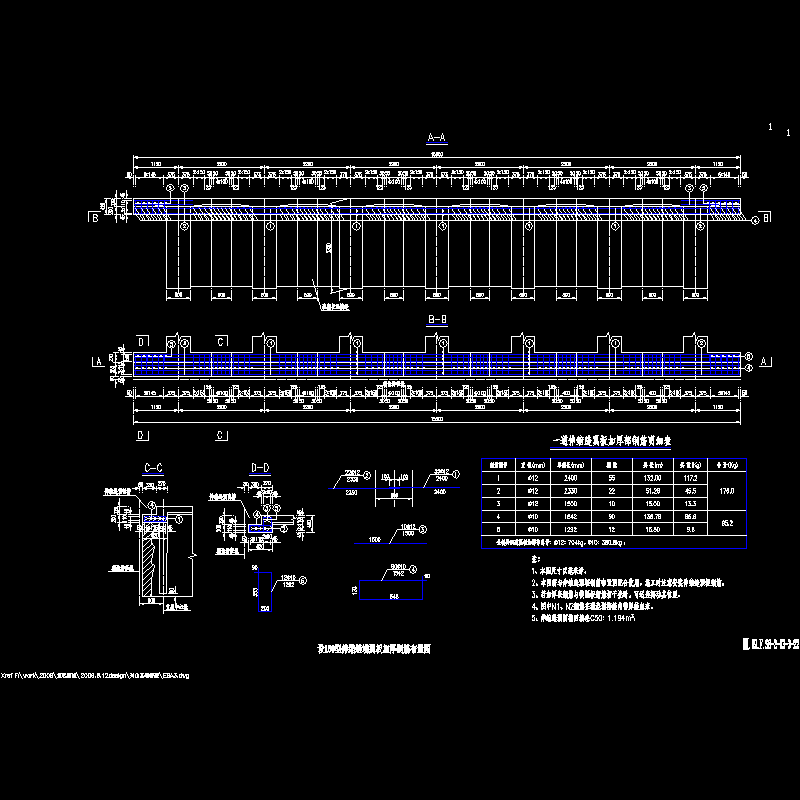

全桥工程数量表；全桥工程地质纵断面图；桥型布置图；全桥桩位坐标表；T梁平面布置图；预制T梁横向布置图；上部构造标准横断面图；T梁一般构造图；T梁预应力钢束布置图；T梁预应力钢束材料数量及引伸量表；T梁预应力钢束定位钢筋布置图；墩顶现浇连续段负弯矩钢束布置图；墩顶现浇连续段预应力钢束定位筋及锚端加强钢筋布置图；T梁边跨梁端封锚钢筋布置图；T梁伸缩缝端梁端锚下钢筋布置图；T梁连续端梁端锚下钢筋布置图；T梁梁肋钢筋布置图；边跨翼板钢筋布置图中跨翼板钢筋布置图；端横隔梁钢筋布置图；中横隔梁钢筋布置图；设160型伸缩缝端翼板加厚钢筋布置图；墩顶现浇连续段钢筋布置图；固结墩墩梁连接构造图；桥面现浇层钢筋布置图；支座构造图；无梁板一般构造图；无梁板普通钢筋布置图；无梁板A型~C型横梁钢筋布置图；A类~G类桥墩构造图；桥墩盖梁钢筋图；桥墩墩柱、桩基钢筋图；桥墩墩柱系梁钢筋图；桥墩挡块钢筋布置图；桥台构造图；肋板桥台盖梁钢筋布置图；肋板桥台耳、背墙、牛腿钢筋布置图；肋板桥台肋板钢筋布置图；肋板桥台承台钢筋布置图；U台台帽、背墙钢筋布置图；U台侧墙帽钢筋布置图；U台承台钢筋布置图；桥台桩基钢筋布置图；T梁支座垫石钢筋构造图；无梁板支座垫石钢筋构造图；桥台锥坡构造图；搭板一般构造图；搭板钢筋布置图；伸缩缝构造图
共111张图纸，2009年设计

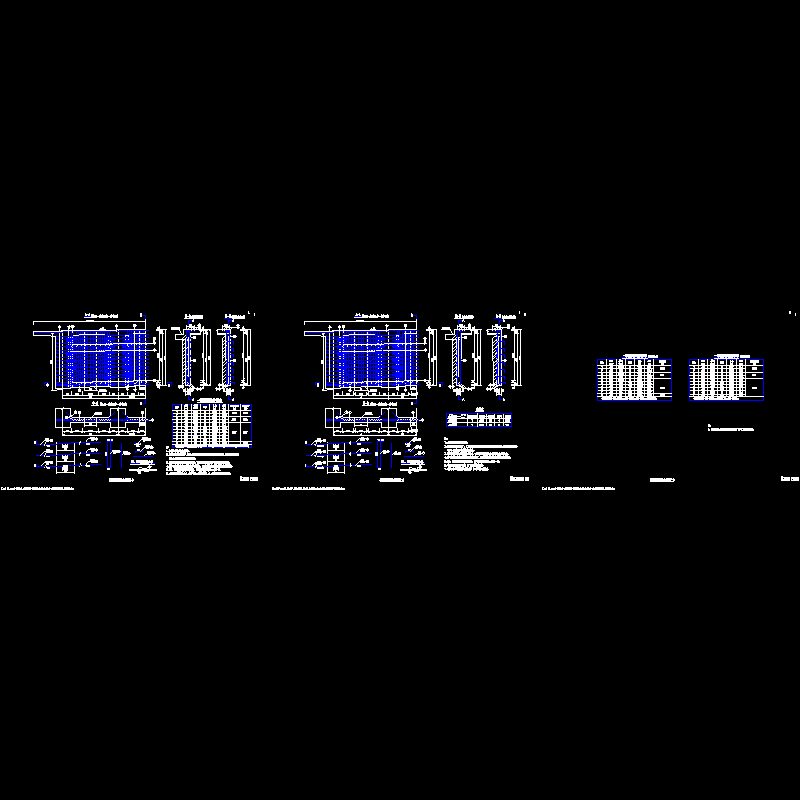

T梁平面布置图

上部构造标准横断面图

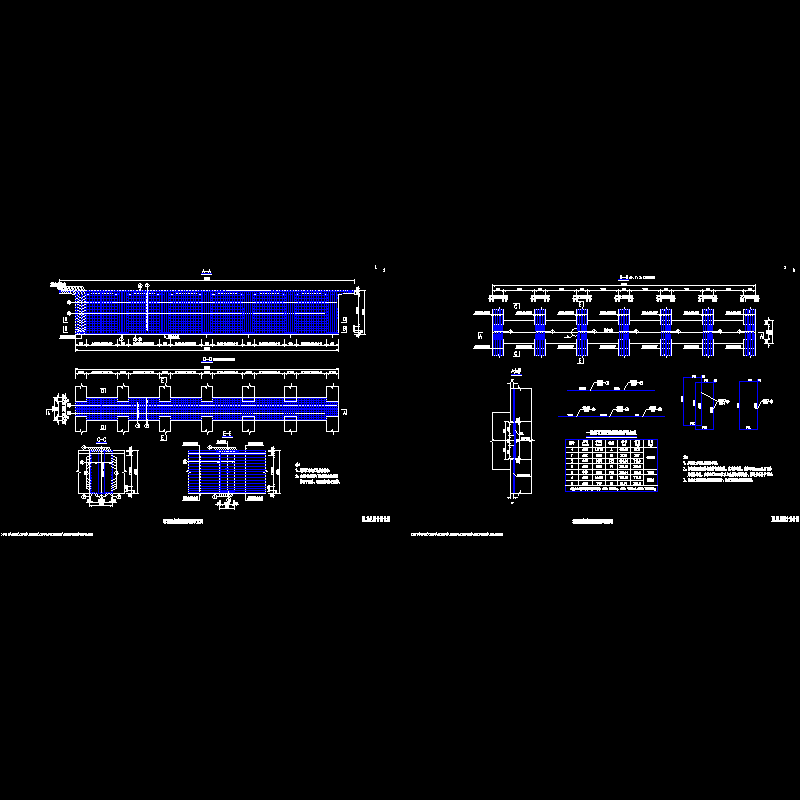

墩顶现浇连续段负弯矩钢束布置图

支座构造图

A类桥墩构造图

桥台构造图

T梁支座垫石钢筋构造图

桥台锥坡构造图

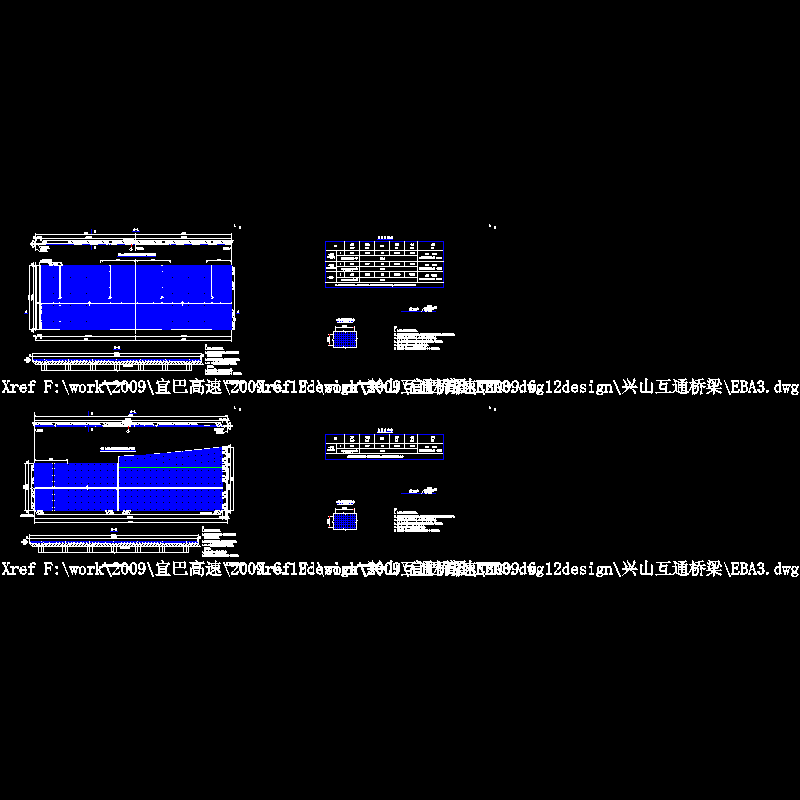

搭板一般构造图

便桥剖面图

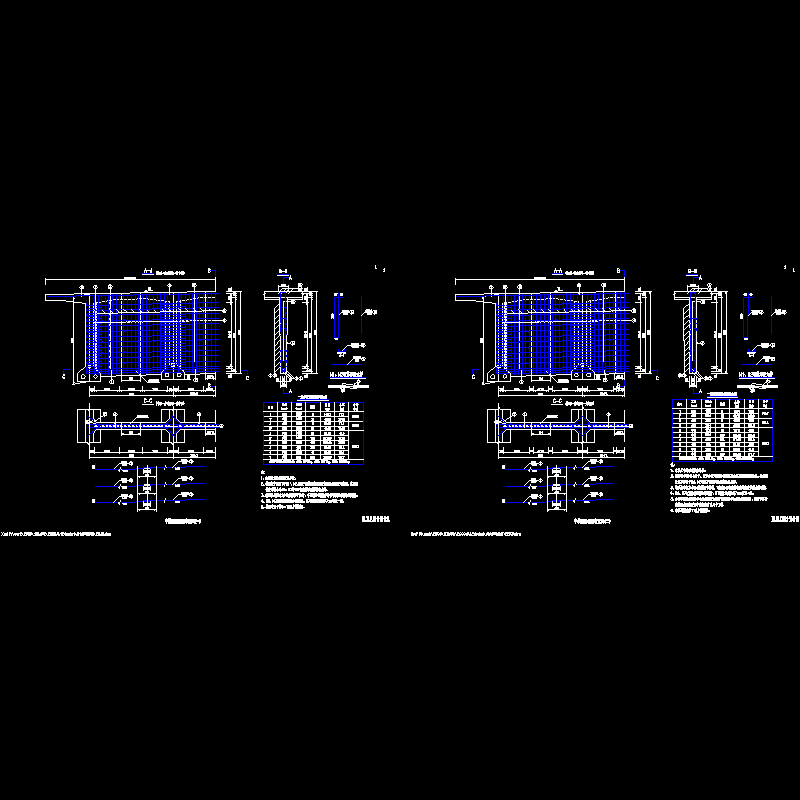

T梁一般构造图
