桥孔布置：2×20m预应力混凝土空心板+17×30m预应力混凝土预制连续小箱梁。
桥梁全长：566.0m。
全桥桥墩采用柱式桥墩，桩基础。
桥台采用重力式桥台，扩大基础。
施工方案
1）墩柱中心定位放样
桩基检测完毕之后，及时清理桩头，调直桩顶预留搭接钢筋，准确测量放出桥墩柱中心点，并标于桩顶面上。对桩顶混凝土进行凿毛处理，同时保护好已放样出的中心点。
2）施工支架
为了方便墩柱钢筋的安装、模板的安装以及提供浇筑砼工作平台，必须搭设墩柱施工工作平台。对桩位周边的地面进行清理平整，如果是土质地基还必须整平压实，直至地基承载力达到相关要求。场地平整完后，上铺10cm厚石屑后，即可进行支架的搭设工作。
3)桥墩钢筋……
……

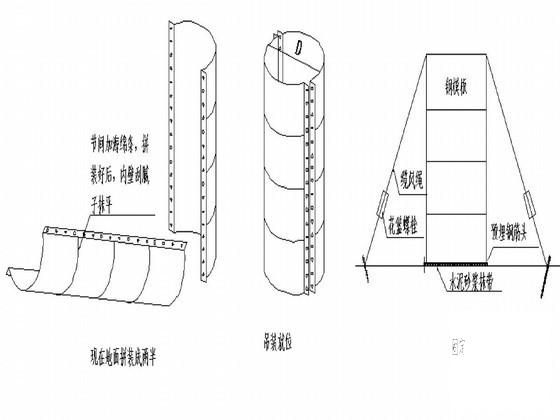

模板工程 注意事项：
a．浇砼前，将模板两侧用水完全润湿；
b．砼外露部分的接缝，应做成一种有规格的形式；水平垂直线条一直连贯每个结构物；
c．重复使用的模板必须清理校正，不合格者应更换；
d．浇砼前，模板必须清理干净；
e．涂模板油，用浅色石蜡基石油涂抹均匀，涂抹的油不能使砼表面变色；
f．验模：模板安装后，对其平面位置，顶部标高，节点联系，内外支撑，拉杆，纵横向稳定性倾斜度检查，经监理签字后方可浇砼；
g．在钢筋和模板间设置水泥砂浆垫块，垫块应与钢筋扎紧，互相错开；保护层厚应符合设计要求；
h．浇砼前，应对已安装好的钢筋自检，并请监理工程师签认；
……
共计16页

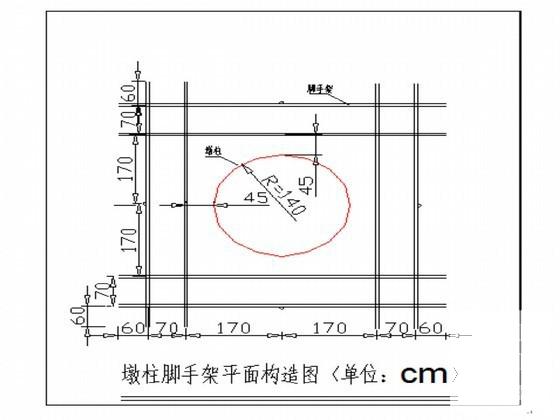

墩柱脚手架平面图
