一份桥梁钢板桩围堰专项施工方案（dwg格式CAD图纸）

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本项目主墩承台采用钢板桩围堰，现7#、8#右幅钢板桩围堰已施工完成，左幅采用右幅方式，9#采用左右幅一起围堰，中间分隔。围堰尺寸定为：单个主墩为10.5m×10.5m，钢板桩选用德国拉森Ⅳ型，采用长度为12m的钢板桩。 　　7#、8#、9#墩共计设计有24根直径为1.8m、桩长为58m的钻孔灌注桩。桩基标高参数为：7#主墩桩顶56.178m、桩底-1.822m，8#主墩桩顶55.905m、-2.095m，9#主墩桩顶56.295m、桩底-1.705m。 　　7#、8#、9#墩设计承台6个、每个承台基础为4根桩。 左右幅承台尺寸为均为7.5m×7.5m×3m。 　　…… 　　根据河床地质和水文情况及施工要求，初步确定围堰尺寸为10.5m×10.5m。钢板桩为宽0.4m的拉森IV型。钢板桩入土部分为粉质粘土层，入土深度为承台设计标高底下5m。其内支撑7#墩-9#墩均设置2道（详见另附图），第1层围囹斜撑均采用2I40a型钢，第2层围囹斜撑均采用2Hw400×400H型钢支撑，节点采用焊接（施工中严格执行钢结构施工规范）。 　　…… 　　钢板桩围堰施工流程： 　　测量放线→清理钢板桩→设置导桩框架→插打定位钢板桩→插打钢板桩→抽水→设置第1、2道内支撑→水下吸泥→水下砼封底→等砼封底强度→继续抽水→设置第3、4道内支撑→堵漏→承台和墩身施工→拆除内支撑→拔除钢板桩。 　　…… 　　共12页，编制于2014年。

第 1 张图

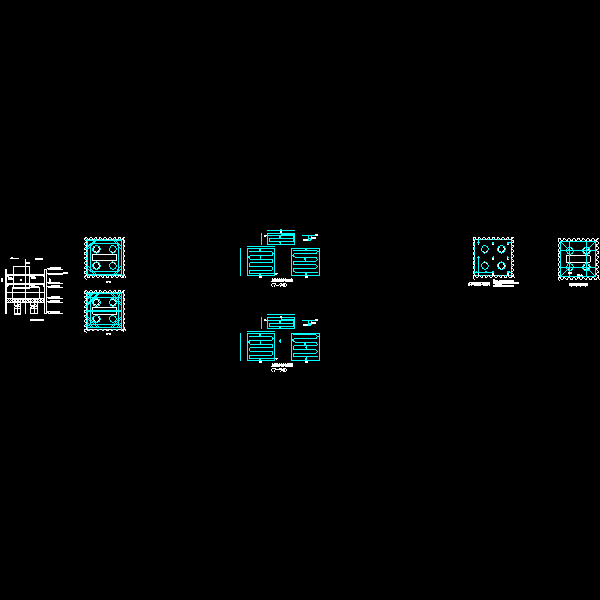

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
