桥梁空心墩身施工方案设计CAD图纸(水平支撑)(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

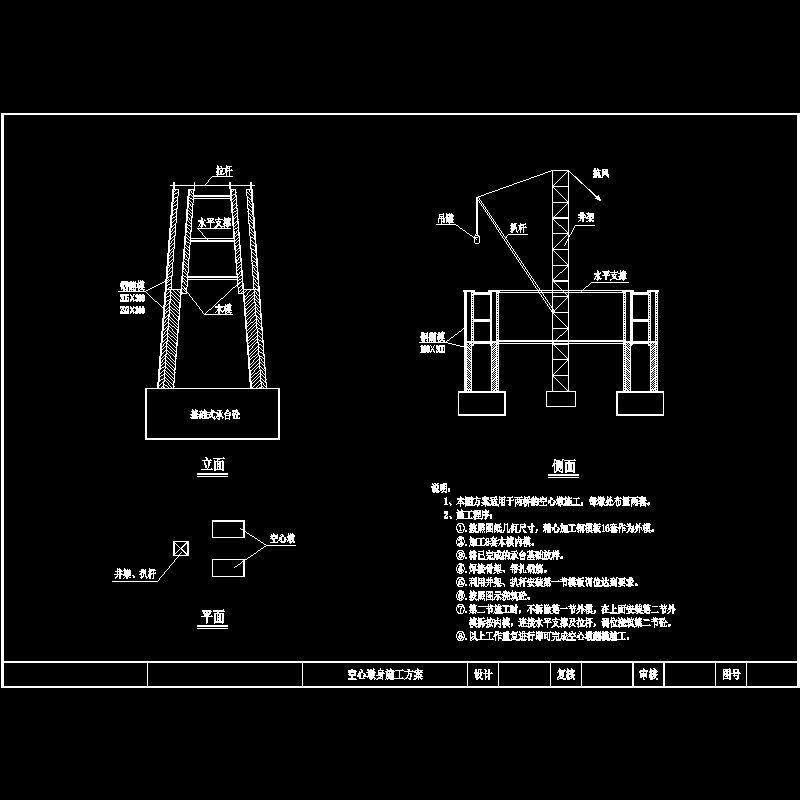

说明： 　　 1、本图方案适用于两桥的空心墩施工，每墩处布置两套。 　　 2、施工程序： 　　 ①.按照图纸几何尺寸，精心加工钢模板16套作为外模。 　　 ②.加工8套木模内模。 　　 ③.将已完成的承台基础放样。 　　 ④.焊接骨架、帮扎钢筋。 　　 ⑤.利用井架、扒杆安装第一节模板调位达到要求。 　　 ⑥.按照图示浇筑砼。 　　 ⑦.第二节施工时，不拆除第一节外模，在上面安装第二节外模拆按内模，连接水平支撑及拉杆，调位浇筑第二节砼。 　　 ⑧.以上工作重复进行即可完成空心墩翻模施工。
