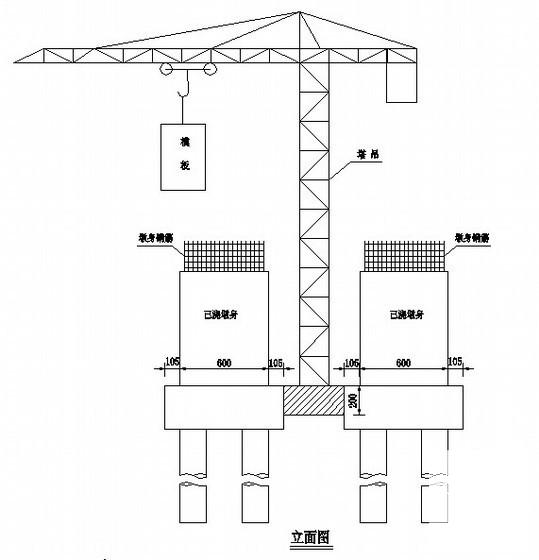

桥梁塔吊施工墩身示意图纸cad

附件详情

说明： 1、本图尺寸以厘米计； 2、每个墩需3m×4.5m模板8块，4.4m×4.5m直模4块； 3、模板安装时螺栓连接必须牢固； 4、2#、3#、4#、5#墩全使用塔吊施工，全桥共需塔吊4付；
5、3#、4#墩均应增设塔吊附着一道；
6、塔吊位于两墩正中轴线上，从桥面翼缘板穿出；
7、翼缘板上预留塔吊穿出肢体孔洞，且该孔洞位置处使用塔吊异形段；
8、塔吊使用时间为墩身开始到箱梁合拢止，总时间为12个月；
9、塔吊为60t.m，且高出桥面5~7m。
