桥梁公用构造CAD图纸(预应力混凝土桥)(dwg)

yy8899 · 发表于 2020-7-14 07:24:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

、设计依据
二、设计规范
1、《公路工程技术标准》(JTJ001-97)
2、《公路工程抗震设计规范》(JTJ004-89)
3、《公路桥涵设计通用规范》(JTJ021-89)
4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)
5、《高速公路交通安全设施设计及施工技术规范》(JTJ074-94)

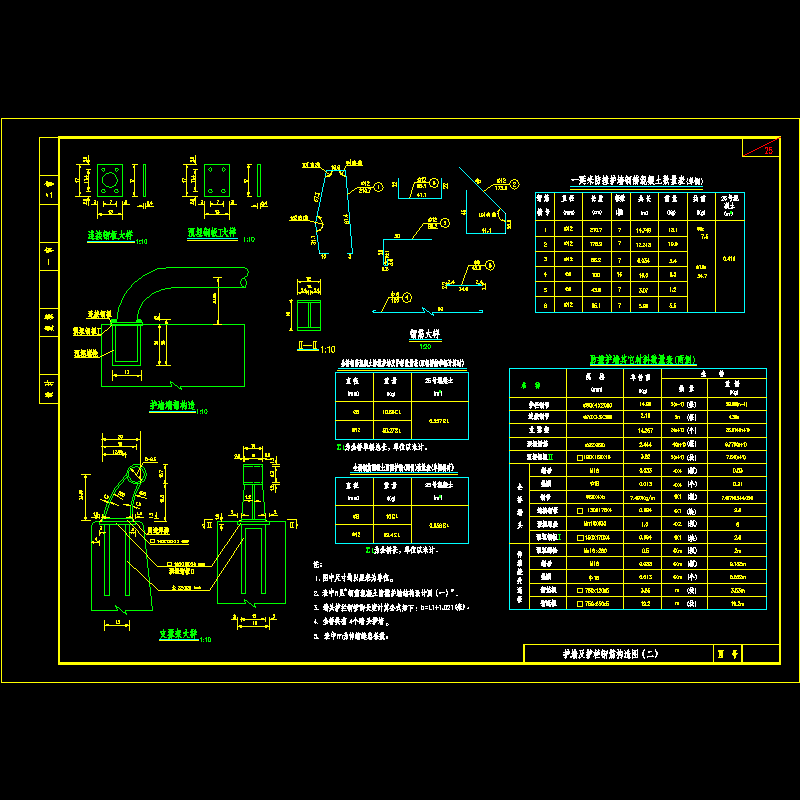

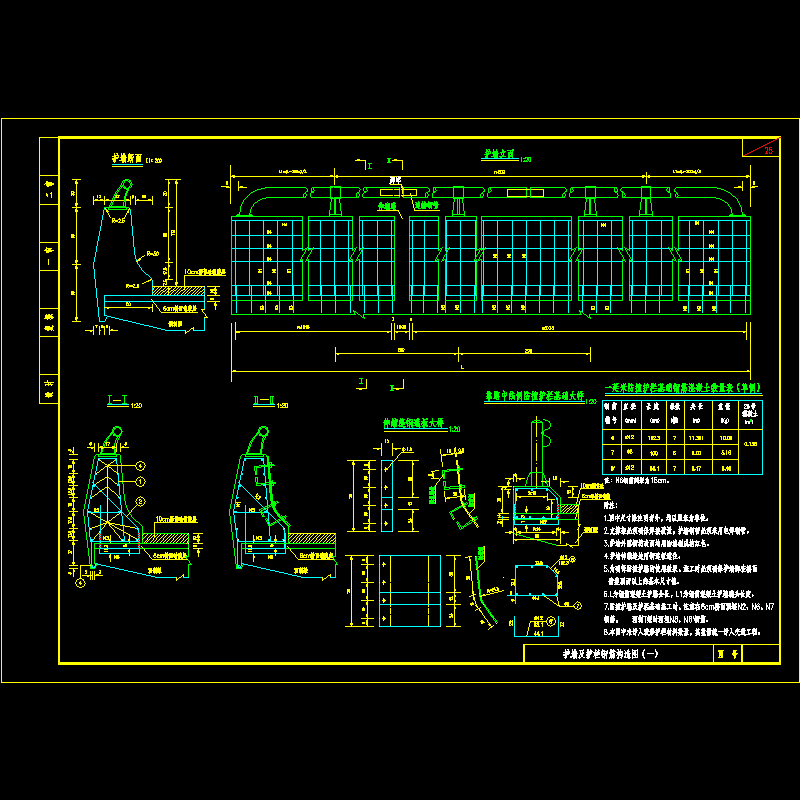

三、墙式护栏、波形梁护栏座
1、护栏设置原则：
桥跨部分：桥梁总长L≥60m的大、中桥梁采用墙式护栏；桥梁总长＜60m的中、小桥梁采用波形梁护栏。
2、墙式护栏、波形梁护栏材料规格、制作工艺、施工安装、质量要求和验收标准均应符合《公路交通安全设施设计与施工技术规范JTJ074-94》。
3、本图中墙式护栏及护栏座应与交通工程有关图纸配合使用，并应按交通工程设计要求预埋有关构件。
四、伸缩缝
伸缩缝按全桥横桥向宽度贯通设计.
1、仅当桥跨总长L＞20m时，桥台处梁端的桥面设置伸缩缝。
2、本图采用JT/T 327-1997标准模数式伸缩缝，共提供有仿毛勒60型、80型、120型、160型四种伸缩装置，分别适用于最大伸缩量6cm、8cm、12cm
及16cm。
3、设伸缩缝的预制板(梁)端或桥面现浇层内必须根据伸缩缝安装要求预留槽口，并设置好预埋构件；桥台背墙视具体情况分阶段浇筑，并准确设置预埋钢筋。
4、伸缩缝安装时应按实际安装温度调整其间隙，须请厂家到现场指导安装。

五、支座
本图与上构跨径L=10～20m空心板及L=30～40mT梁相配套。相应桥梁均采用圆板式橡胶支座（GYZ系列）支座；且简支端支座顶面应加设调平钢板，现浇连续段处直接用预埋钢板调平。对于支座的选用应根据墩、台支座支承处的反力及位移计算确定。
六、锚栓
板桥均须在墩、台帽梁顶设置防震锚栓，防止落梁。
七、桥台搭板
1、由于桥台与桥头路基存在不均匀沉降，大、中小桥均须在台后设置桥台搭板。对于大中桥，采用最小长度为8m的搭板；对于小桥，采用最小长度为5m的搭板。
2、桥台搭板在桥宽方向分块浇筑，沿行车道分界线设置断缝，并设拉杆连接。
3、为减少桥头路基沉降，应严格控制桥头路基填筑土质量，采用透水性好的填料填筑，压实度应满足有关规范的要求。具体填筑方式按照《路基、路面及排水说明》“路基填筑设计”中有关“桥、涵、通道台背路基段填土”的要求进行。
八、桥面防、排水
1、桥面现浇层顶面统一采用涂刷FYT-1防水剂，以防止桥面渗水。采用铸铁泄水管排泄桥面水及铺装层下渗水。
2、立交桥(或其他不宜直接排水至桥下的桥梁)，在跨越长度范围内不设置铸铁泄水管；并根据实际情况采用侧排方式设计防排水，具体见各桥梁设计。
