高速公路预应力混凝土互通桥梁CAD施工图纸(桩基础).dwg

haha77882 · 发表于 2020-12-5 10:22:38

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

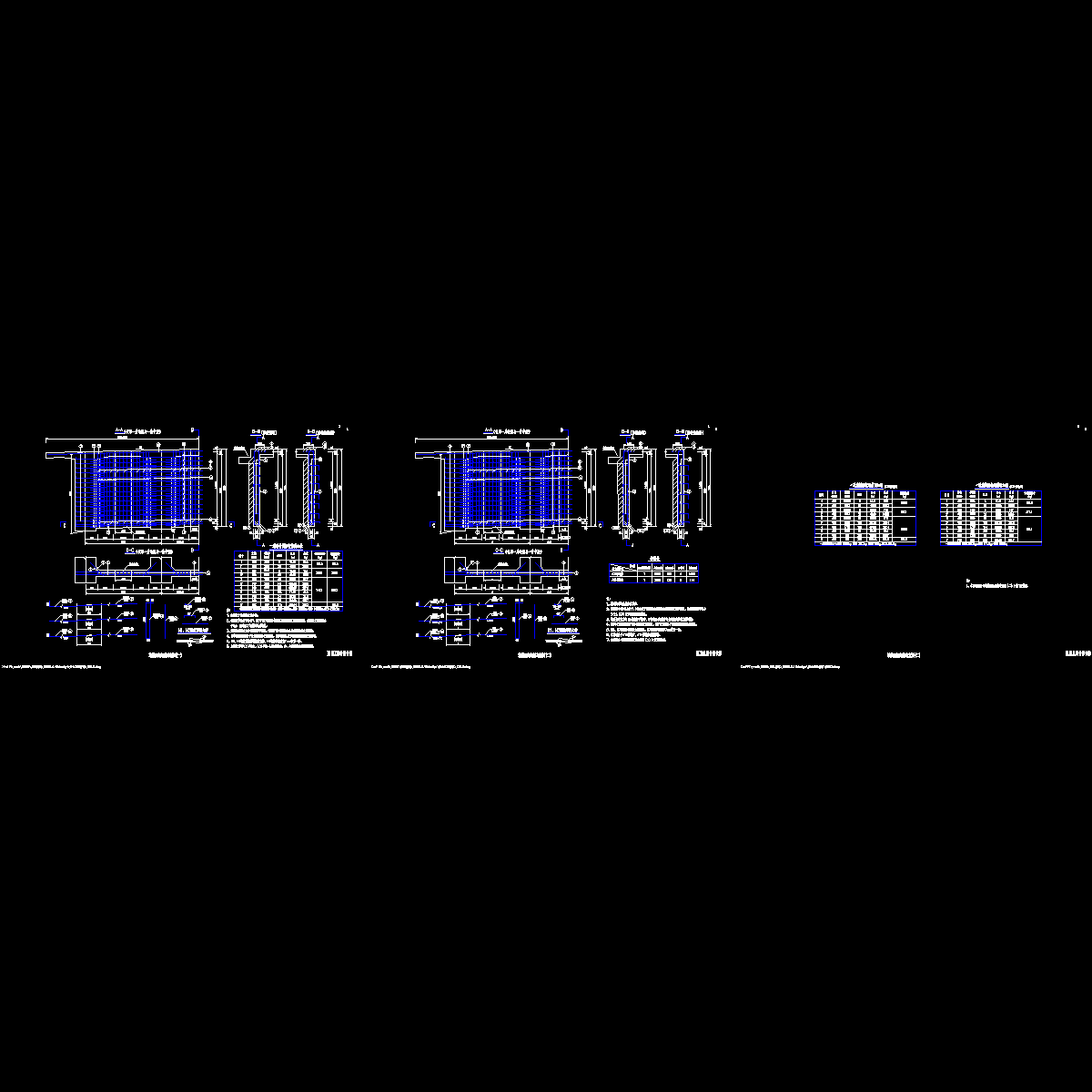

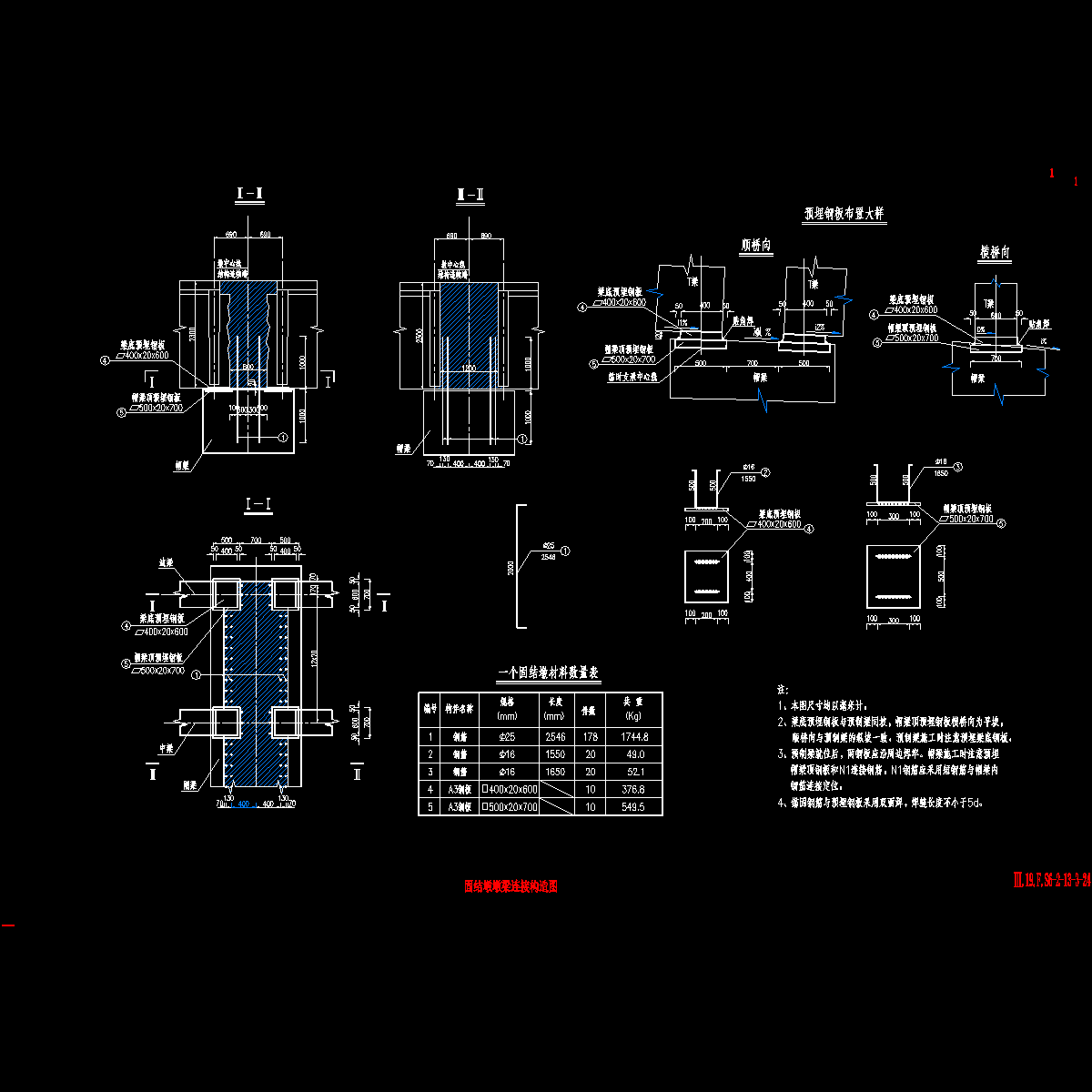

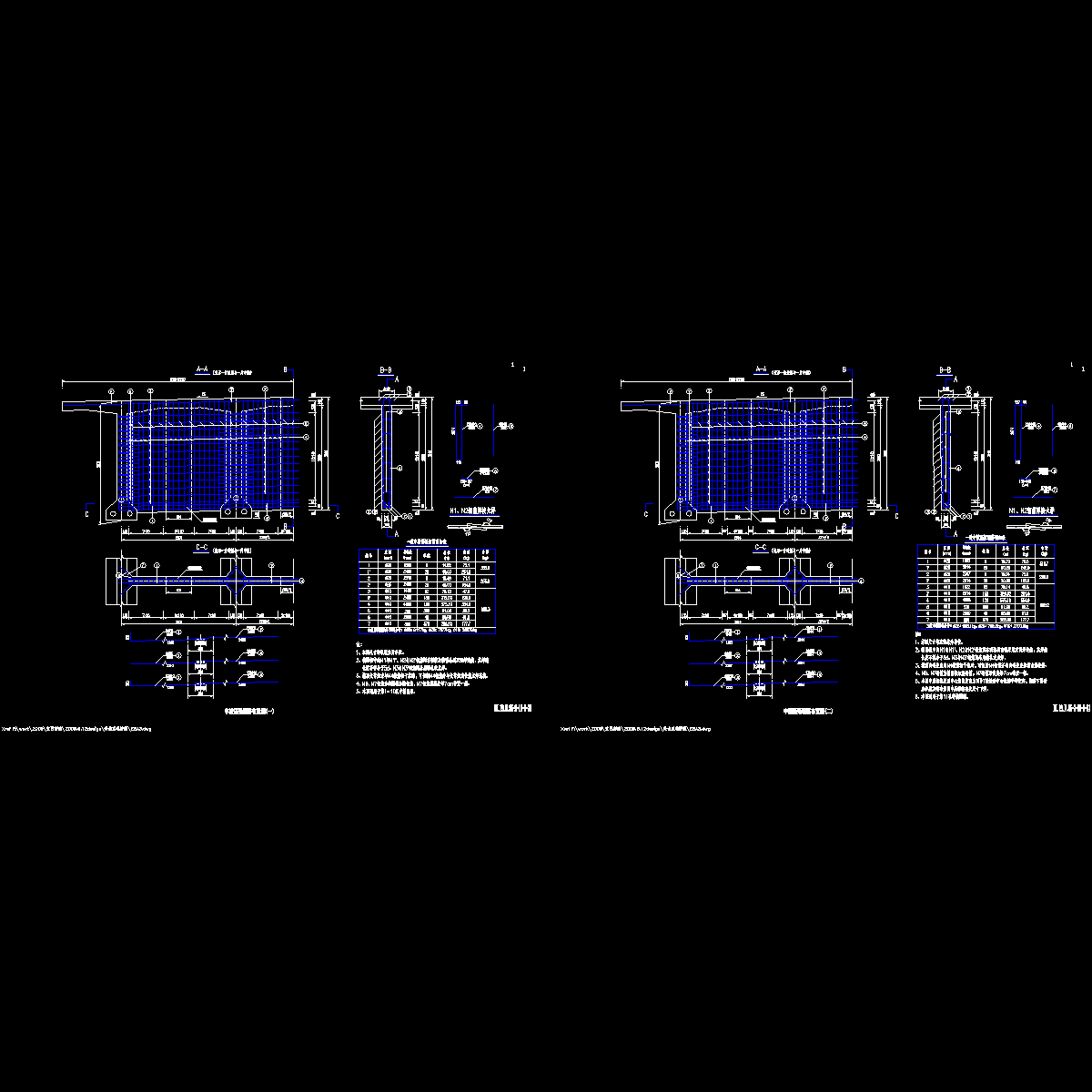

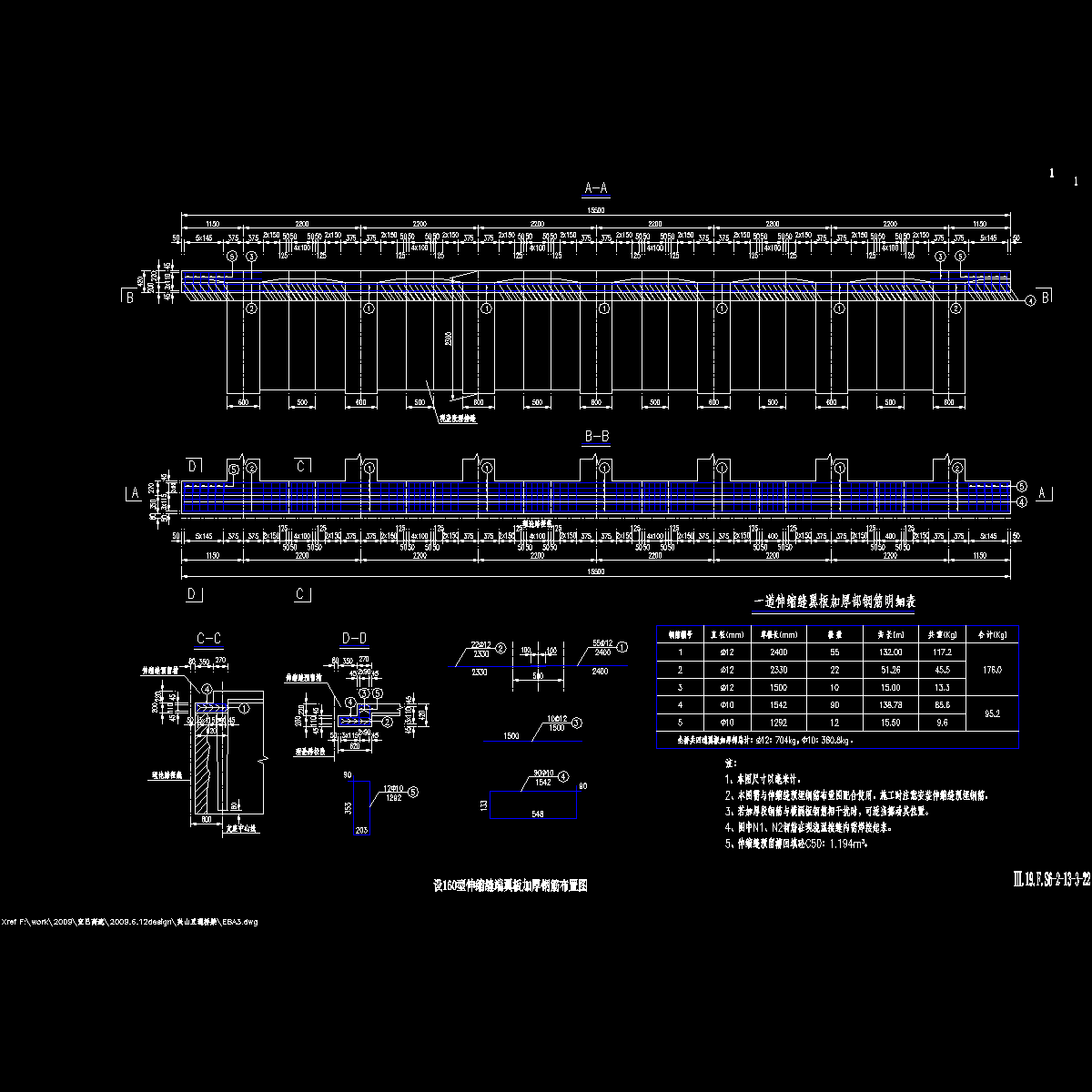

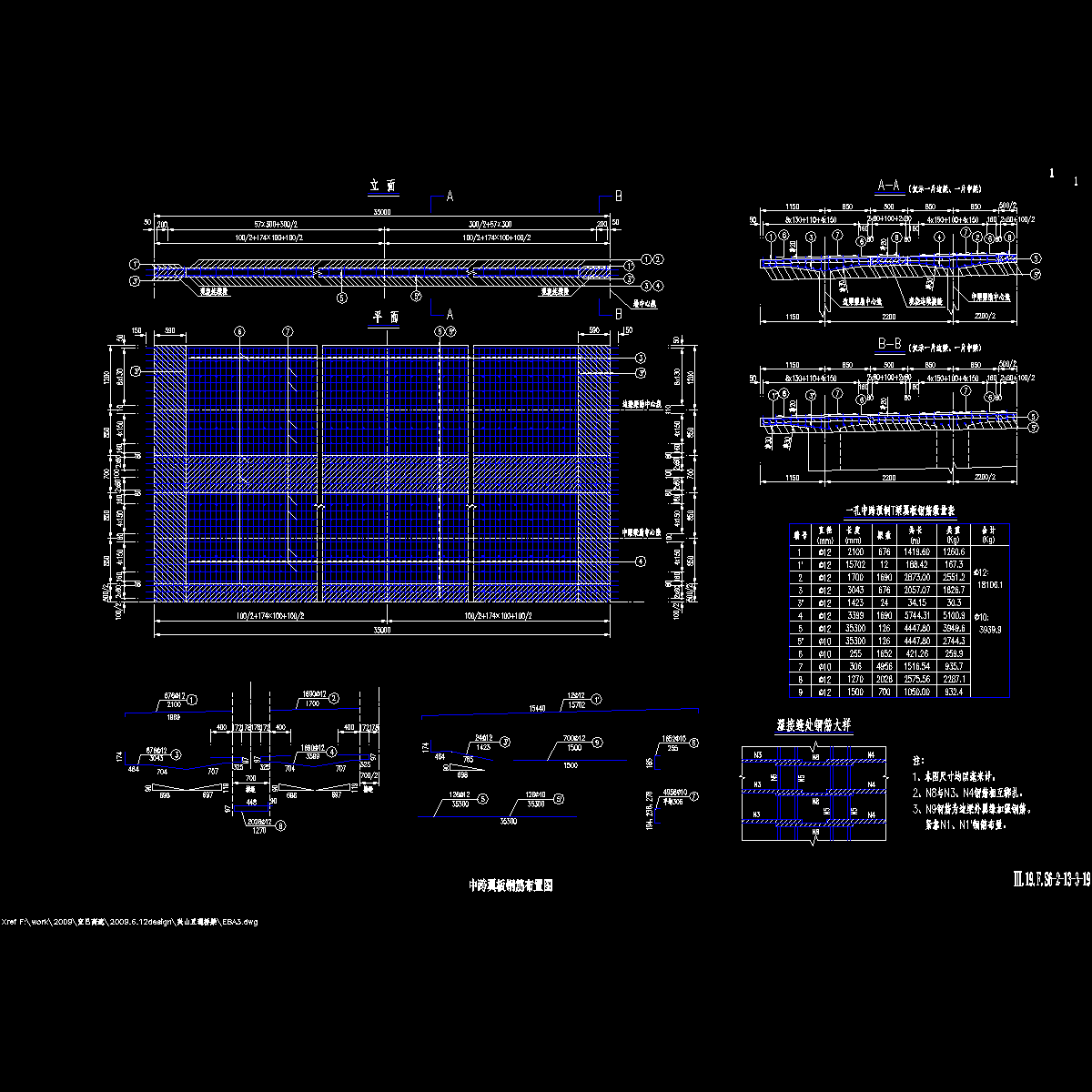

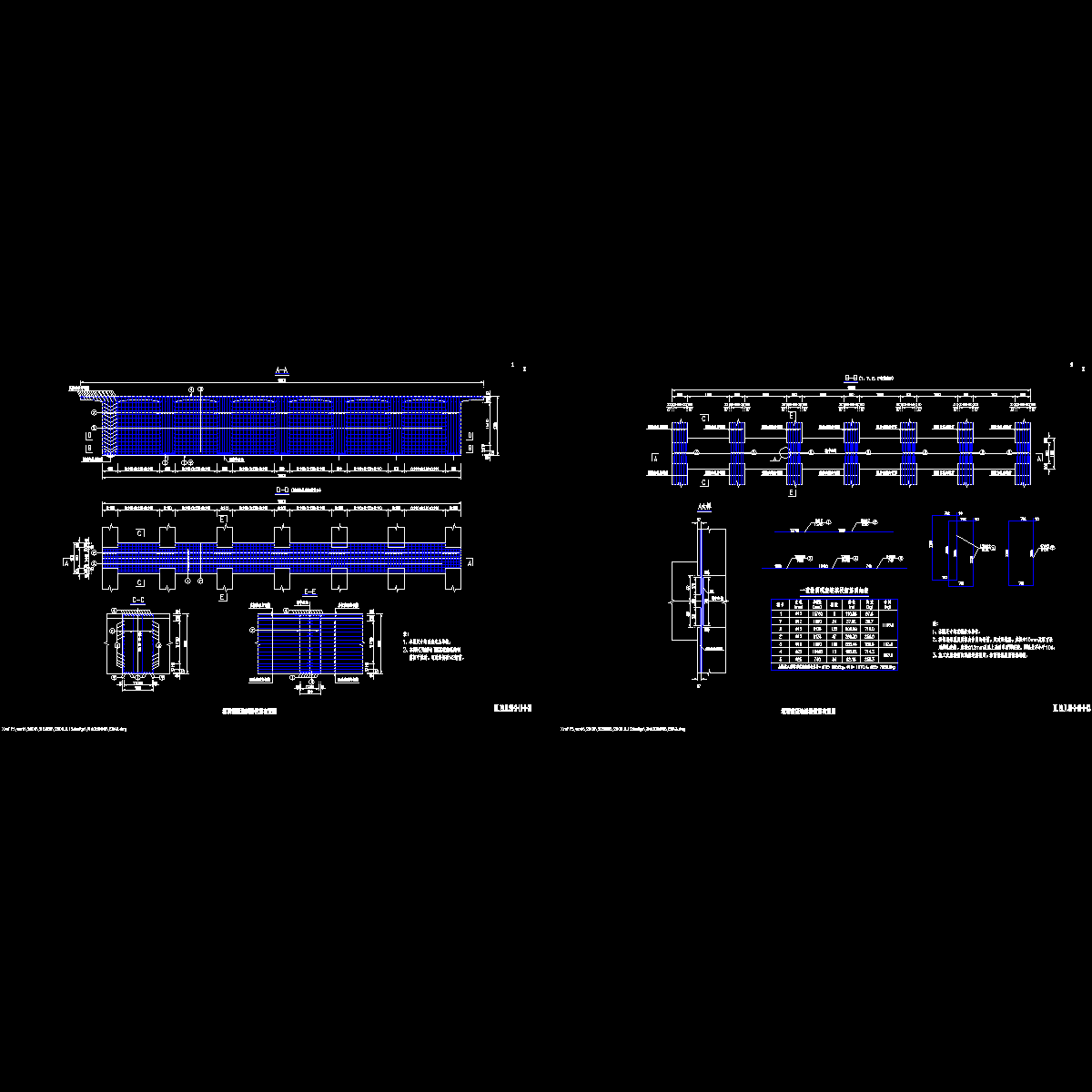

附件详情【设计参数】　　1、本桥汽车荷载等级为公路-I级。　　2、本桥平面位于直线和A=110的左偏缓和曲线上，纵面位于直线上。　　3、本桥桥孔布置采用墩、台中心线均径向布置，通过内外侧护栏进行适当圆滑处理，以满足桥面行车道的设计线形。　　4、本桥上部构造采用11*35m预应力砼T梁 2x20钢筋砼无梁板，共四联，A一联、A二联先简支后结构连续，A三联先简支后连续刚构，A09墩顶固结，A10墩顶释放。下部构造桥墩采用柱式墩，嵌岩桩基础，A00桥台采用肋板台、桩基础，A13左桥台采用简易台、扩大基础，A13右桥台采用U台、桩基础。　　5、本桥T梁中支点处设板式支座或GPZ(Ⅱ)支座，桥台处以及A11墩顶处设D80伸缩缝，其余过渡墩处设D160伸缩缝。　　6、A00、A13桥台均设6m长搭板。　　【图纸内容】　　全桥工程数量表；全桥工程地质纵断面图；桥型布置图；全桥桩位坐标表；T梁平面布置图；预制T梁横向布置图；上部构造标准横断面图；T梁一般构造图；T梁预应力钢束布置图；T梁预应力钢束材料数量及引伸量表；T梁预应力钢束定位钢筋布置图；墩顶现浇连续段负弯矩钢束布置图；墩顶现浇连续段预应力钢束定位筋及锚端加强钢筋布置图；T梁边跨梁端封锚钢筋布置图；T梁伸缩缝端梁端锚下钢筋布置图；T梁连续端梁端锚下钢筋布置图；T梁梁肋钢筋布置图；边跨翼板钢筋布置图中跨翼板钢筋布置图；端横隔梁钢筋布置图；中横隔梁钢筋布置图；设160型伸缩缝端翼板加厚钢筋布置图；墩顶现浇连续段钢筋布置图；固结墩墩梁连接构造图；桥面现浇层钢筋布置图；支座构造图；无梁板一般构造图；无梁板普通钢筋布置图；无梁板A型~C型横梁钢筋布置图；A类~G类桥墩构造图；桥墩盖梁钢筋图；桥墩墩柱、桩基钢筋图；桥墩墩柱系梁钢筋图；桥墩挡块钢筋布置图；桥台构造图；肋板桥台盖梁钢筋布置图；肋板桥台耳、背墙、牛腿钢筋布置图；肋板桥台肋板钢筋布置图；肋板桥台承台钢筋布置图；U台台帽、背墙钢筋布置图；U台侧墙帽钢筋布置图；U台承台钢筋布置图；桥台桩基钢筋布置图；T梁支座垫石钢筋构造图；无梁板支座垫石钢筋构造图；桥台锥坡构造图；搭板一般构造图；搭板钢筋布置图；伸缩缝构造图　　共111张图纸，2009年设计 T梁平面布置图上部构造标准横断面图墩顶现浇连续段负弯矩钢束布置图支座构造图 A类桥墩构造图桥台构造图 T梁支座垫石钢筋构造图桥台锥坡构造图搭板一般构造图便桥剖面图 T梁一般构造图
