预应力混凝土T型桥梁成套CAD设计图纸.dwg

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 三、主要技术指标 　　 1、设计荷载：公路II级 　　 2、抗震标准：地震烈度7度 　　 3、桥面净宽：净7m 2×1m 　　 4、跨 径: 25m 　　1、上部结构：桥梁纵向坡度为0.6%，横向坡度均为1.5％，桥面宽度为9m，主梁截面形式为T梁，梁高1.75m采用简支转连续的施工方法。由于采用简支转连续的施工方法，主梁先预制后运输、吊装就位，因此横截面布置时应考虑施工中的吊运能力，全桥做成5个等截面T梁。 　　2、结构分析：采用桥梁博士软件进行内力计算分析

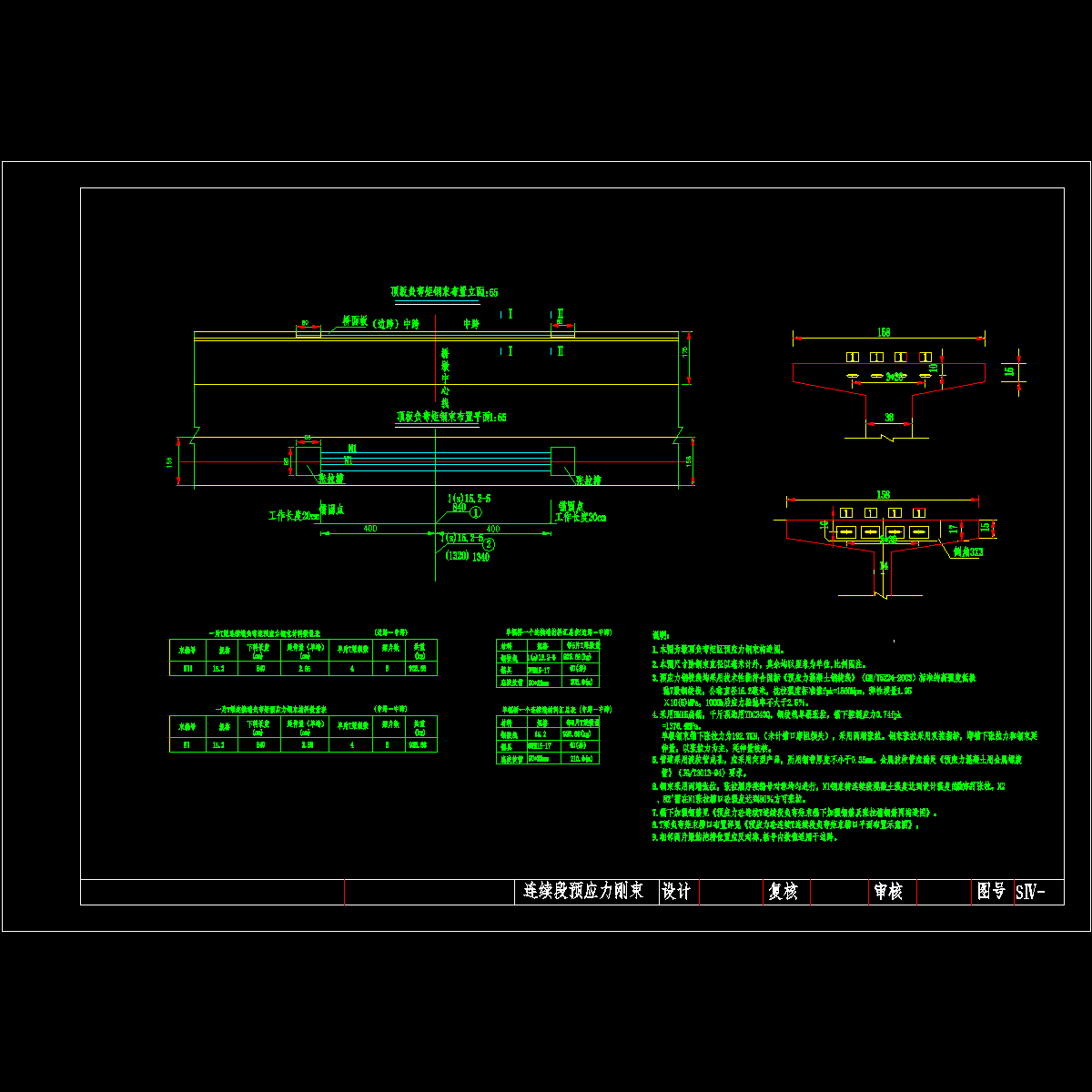

p014 桥宽12.25m l＝25m 预应力砼连续t梁连续段负弯矩预应力钢束构造图.dwg

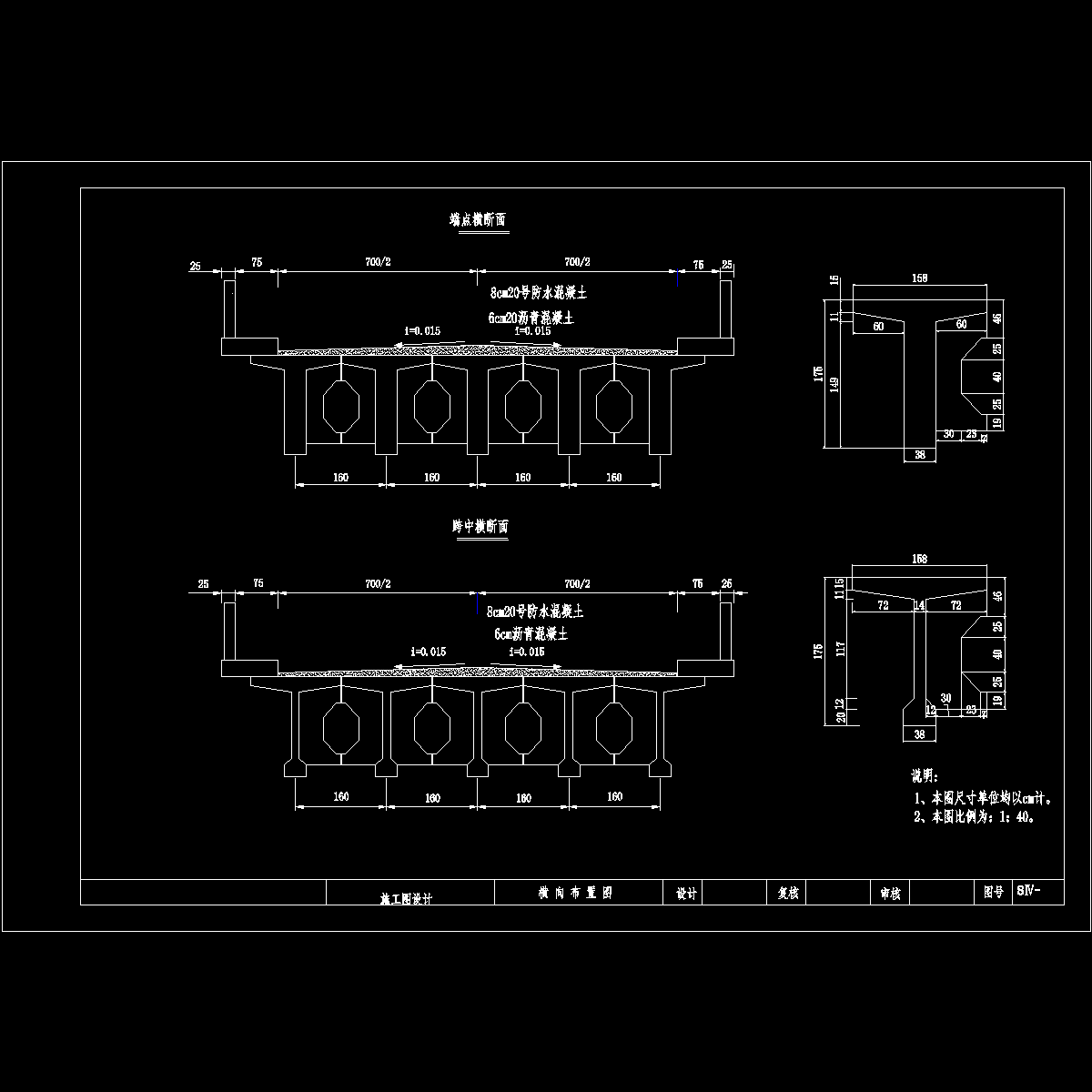

t梁横向一般布置图.dwg

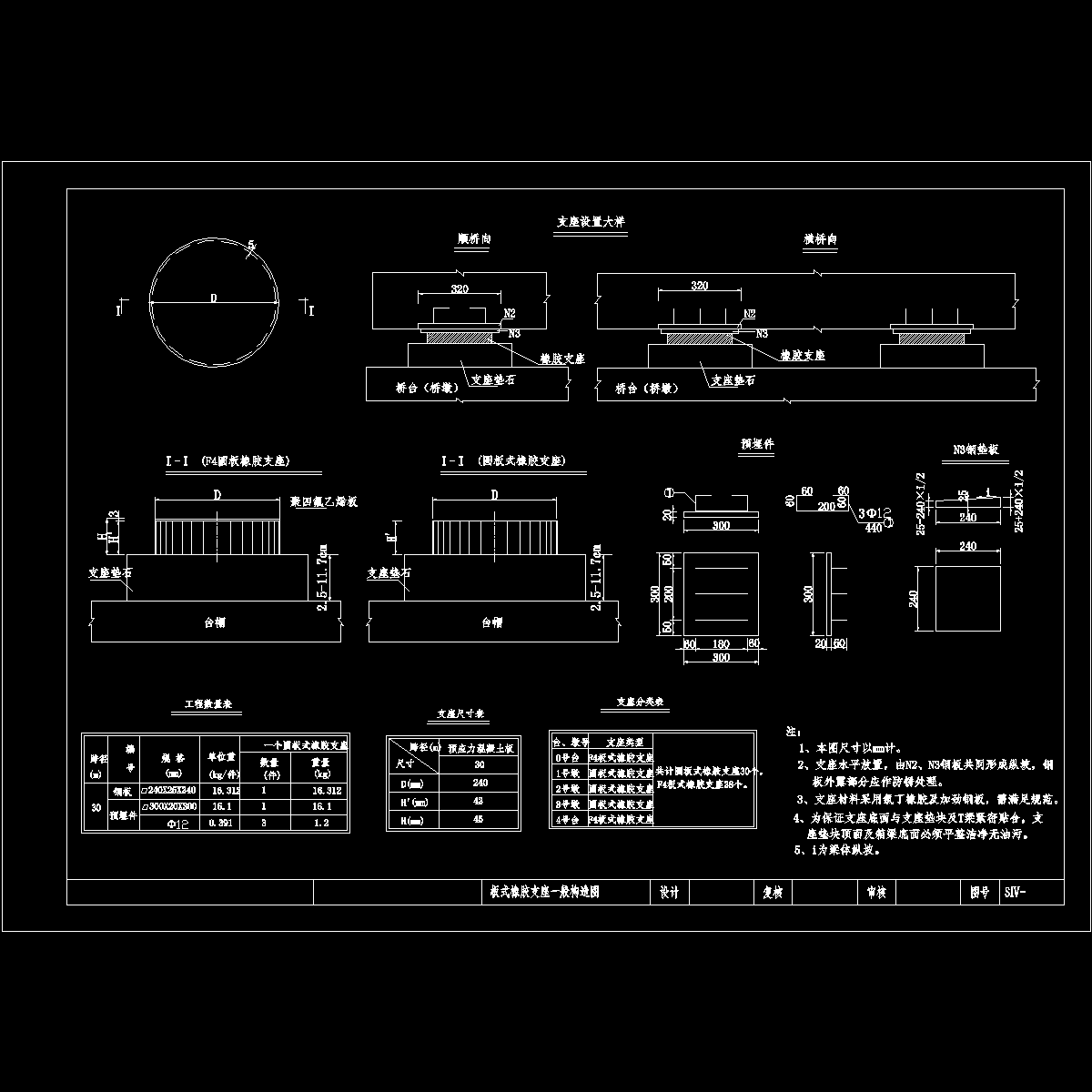

板式橡胶支座一般构造图.dwg

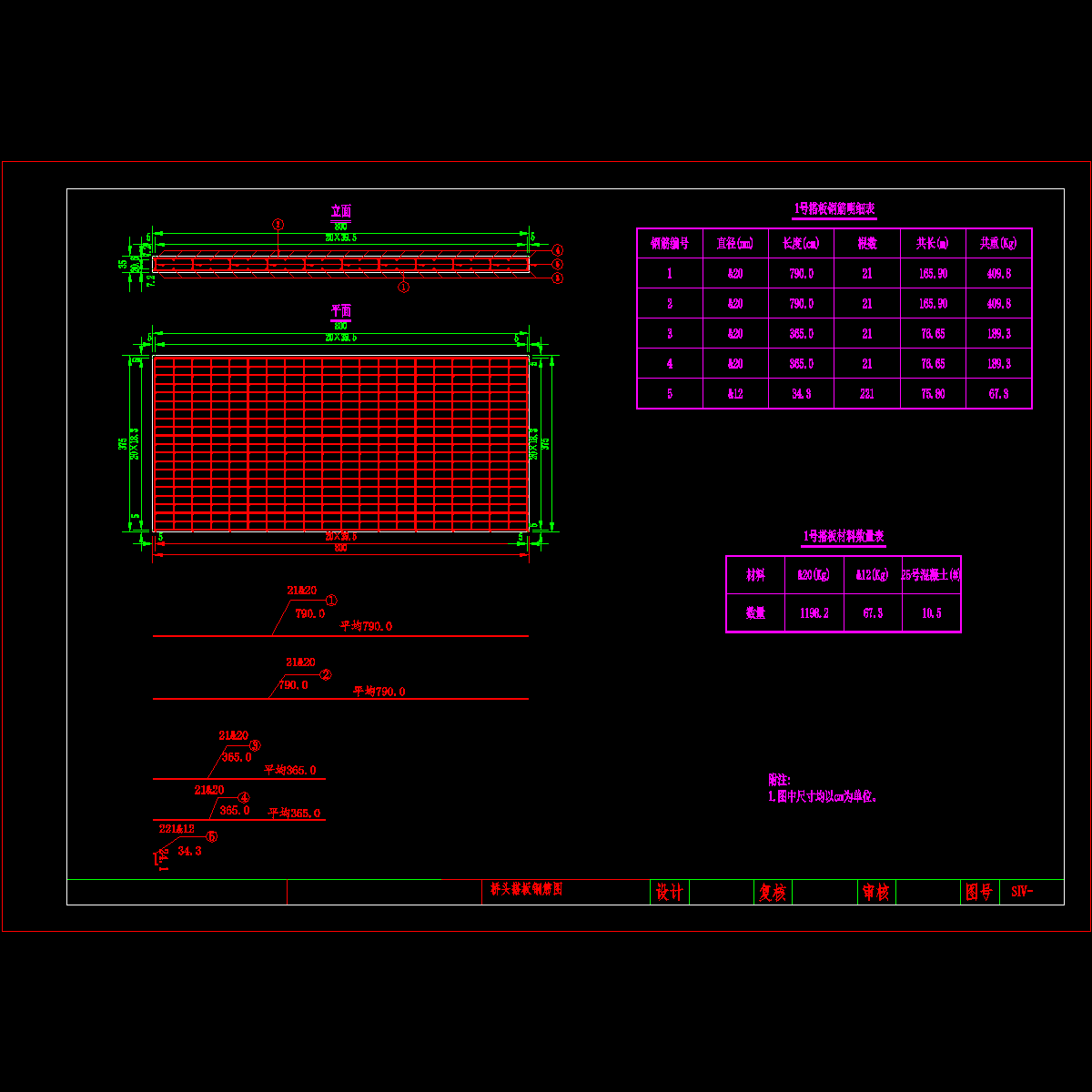

搭板.dwg

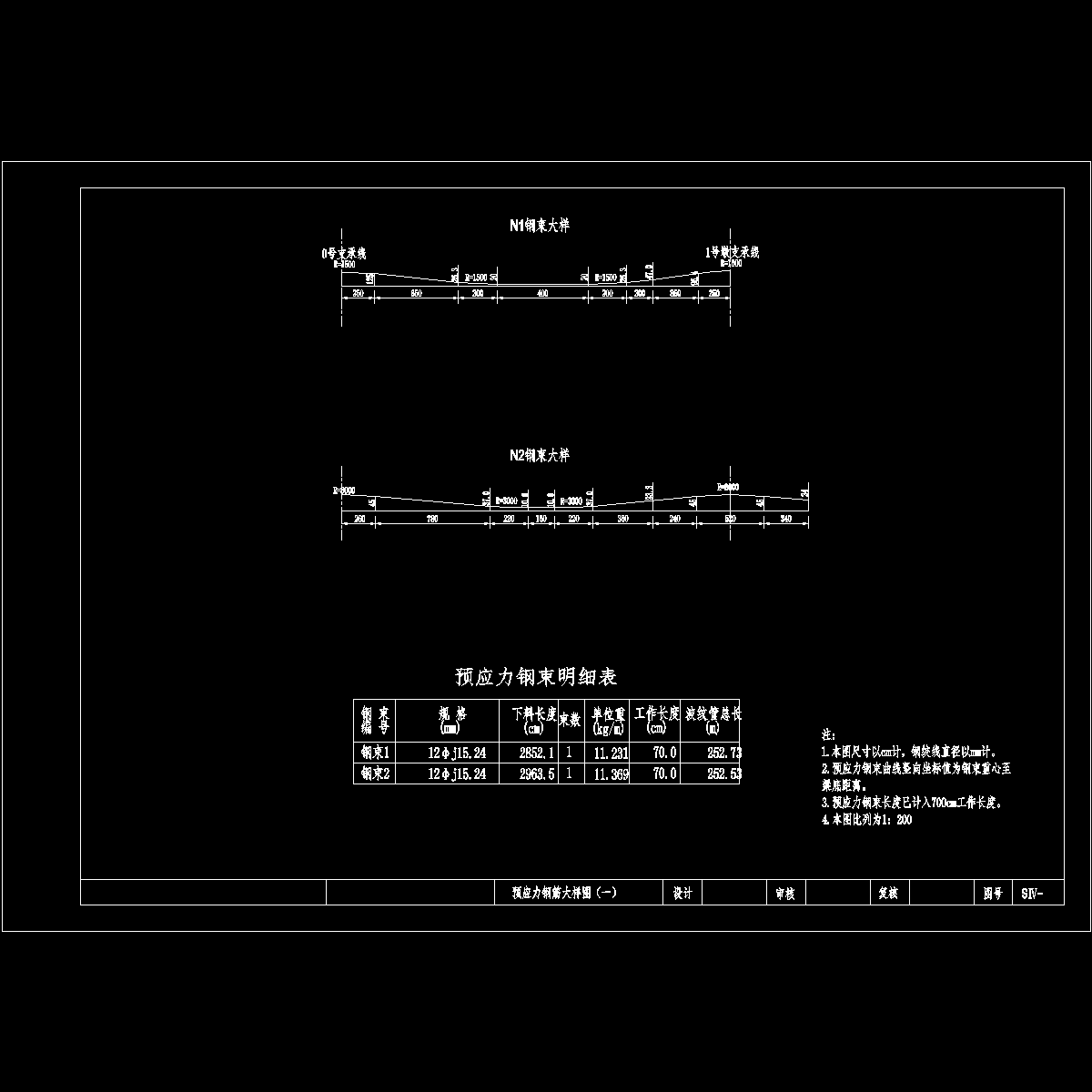

钢束大样1.dwg

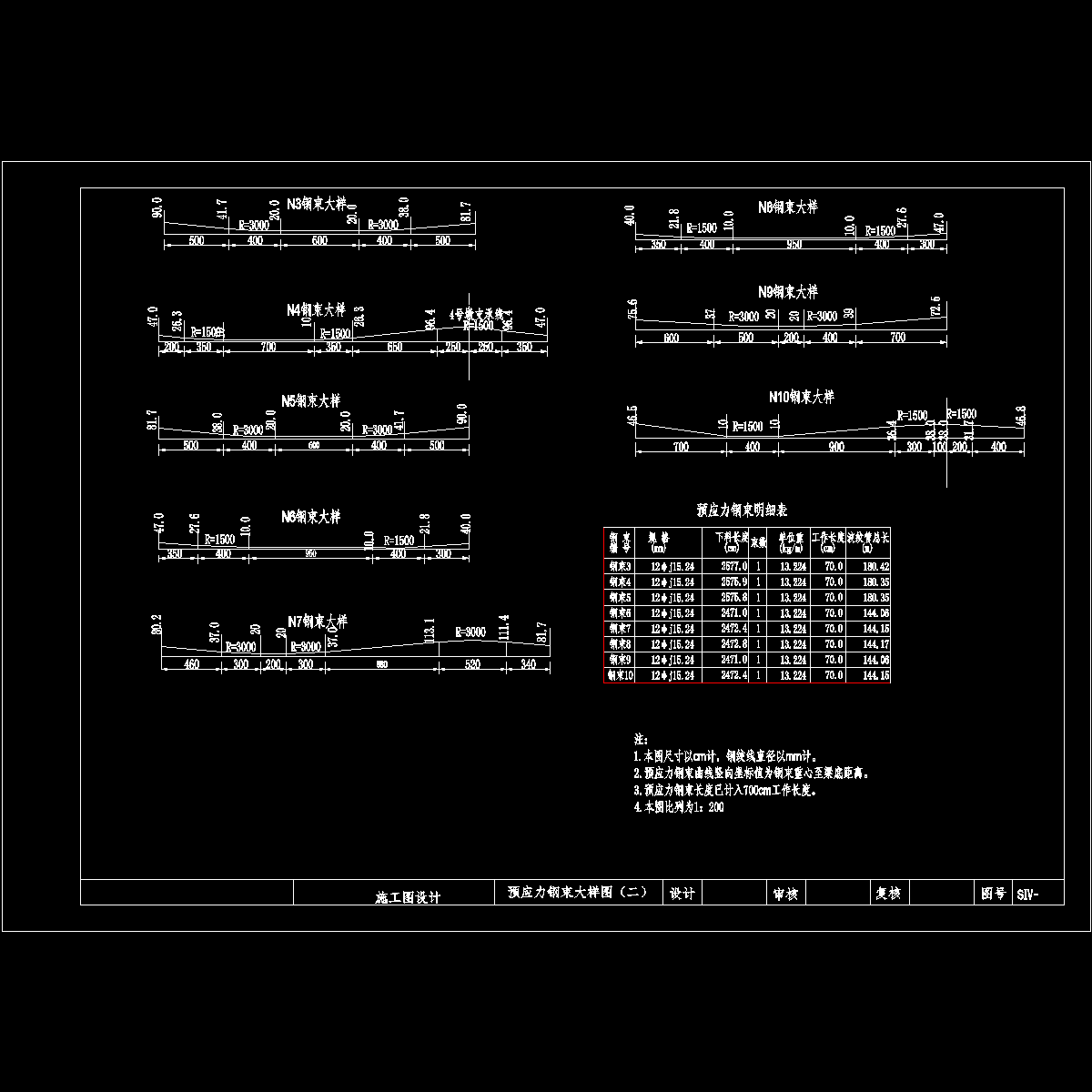

钢束大样2.dwg

连续梁一般构造图.dwg

普通钢筋布置图.dwg

普通栏杆构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
