3×30m预应力混凝连续T梁成套CAD设计图纸(桩基础).dwg

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

2、设计荷载：汽车－20级，挂车－100。 　　3、桥梁设计高位于桥梁中心线。 　　4、本桥墩台采用径向布置。 　　5、本桥所处地区地震烈度：8度。 　　6、立面中尺寸为路线设计线处路线长度（即弧长）。 　　7、本桥上部采用3×30m预应力混凝连续T梁，下部采用柱式墩、柱式台，钻孔灌注桩基础。 　　8、本桥在0、3号桥台处分别设置一道D80型的伸缩缝。

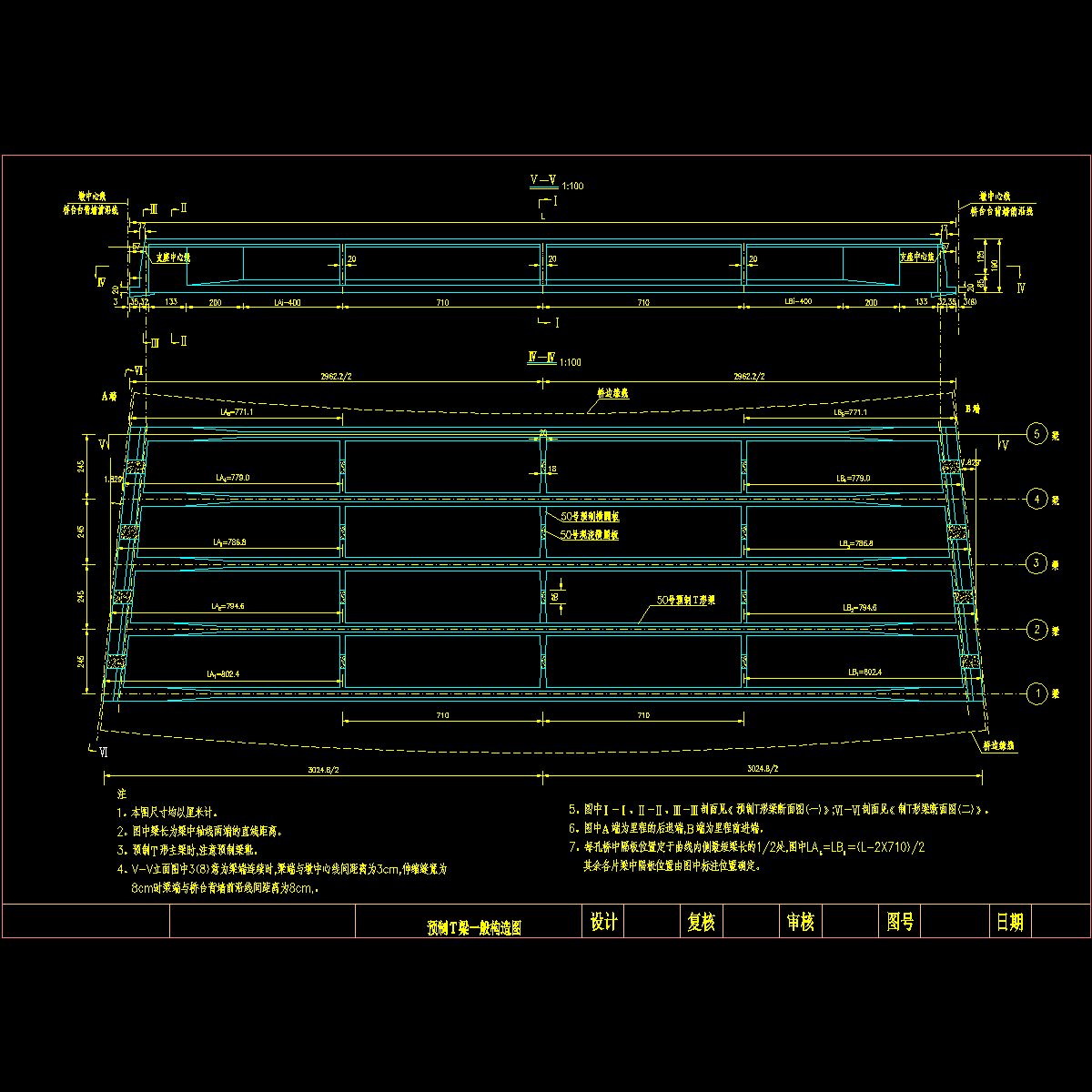

05预制Ｔ梁一般构造图.dwg

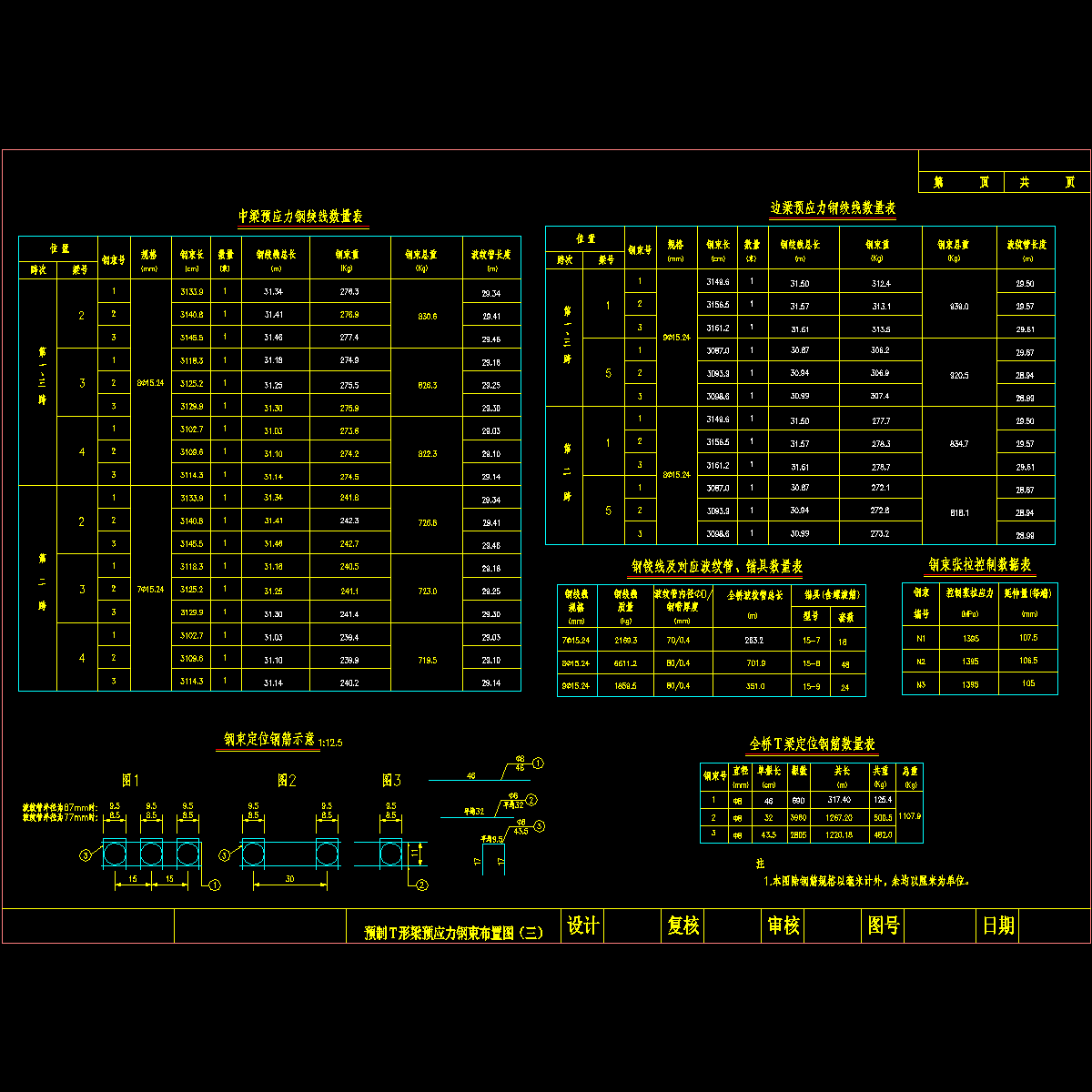

07预制t形梁预应力钢束数量表.dwg

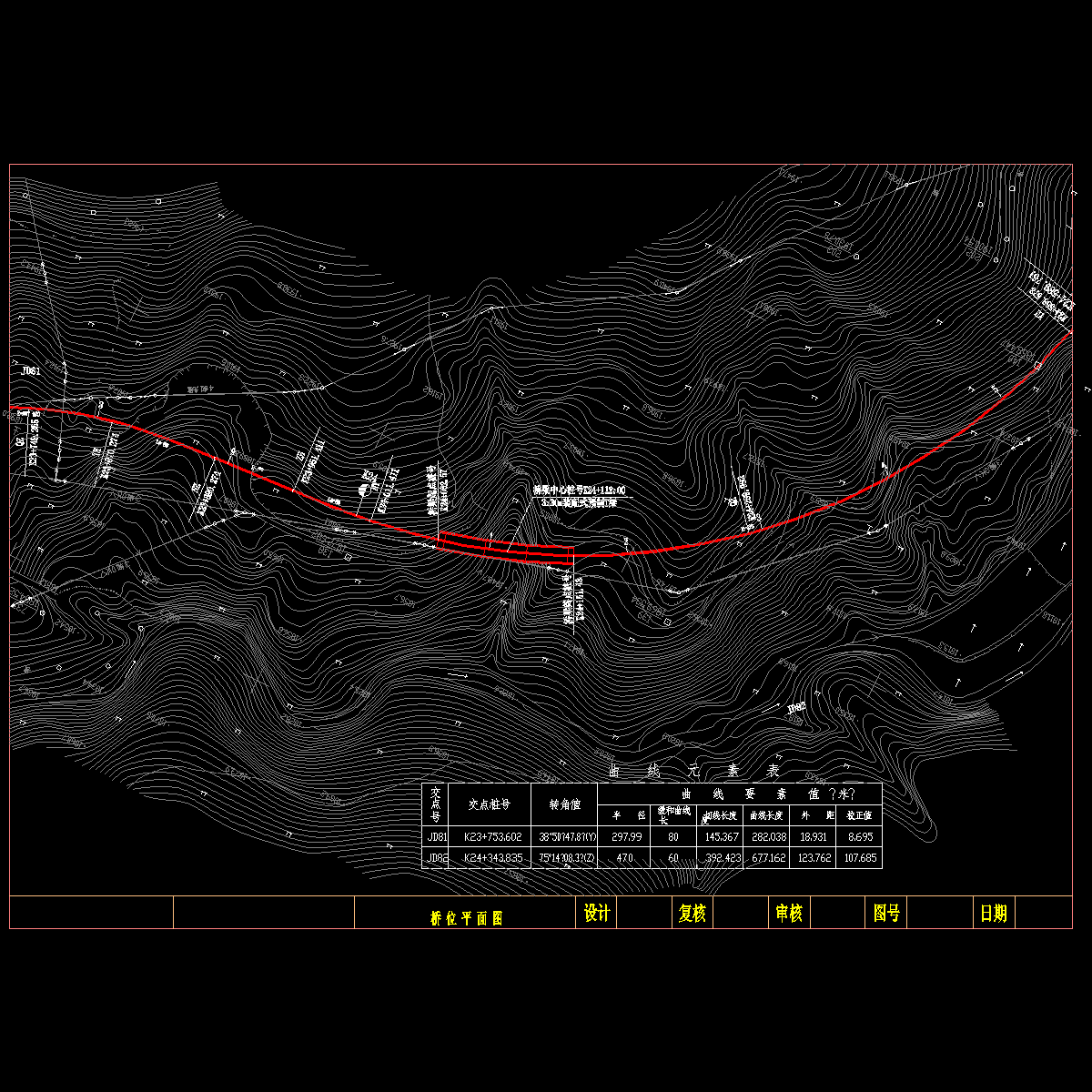

01平面图dwg.dwg

08预制t形梁梁肋钢筋布置图.dwg

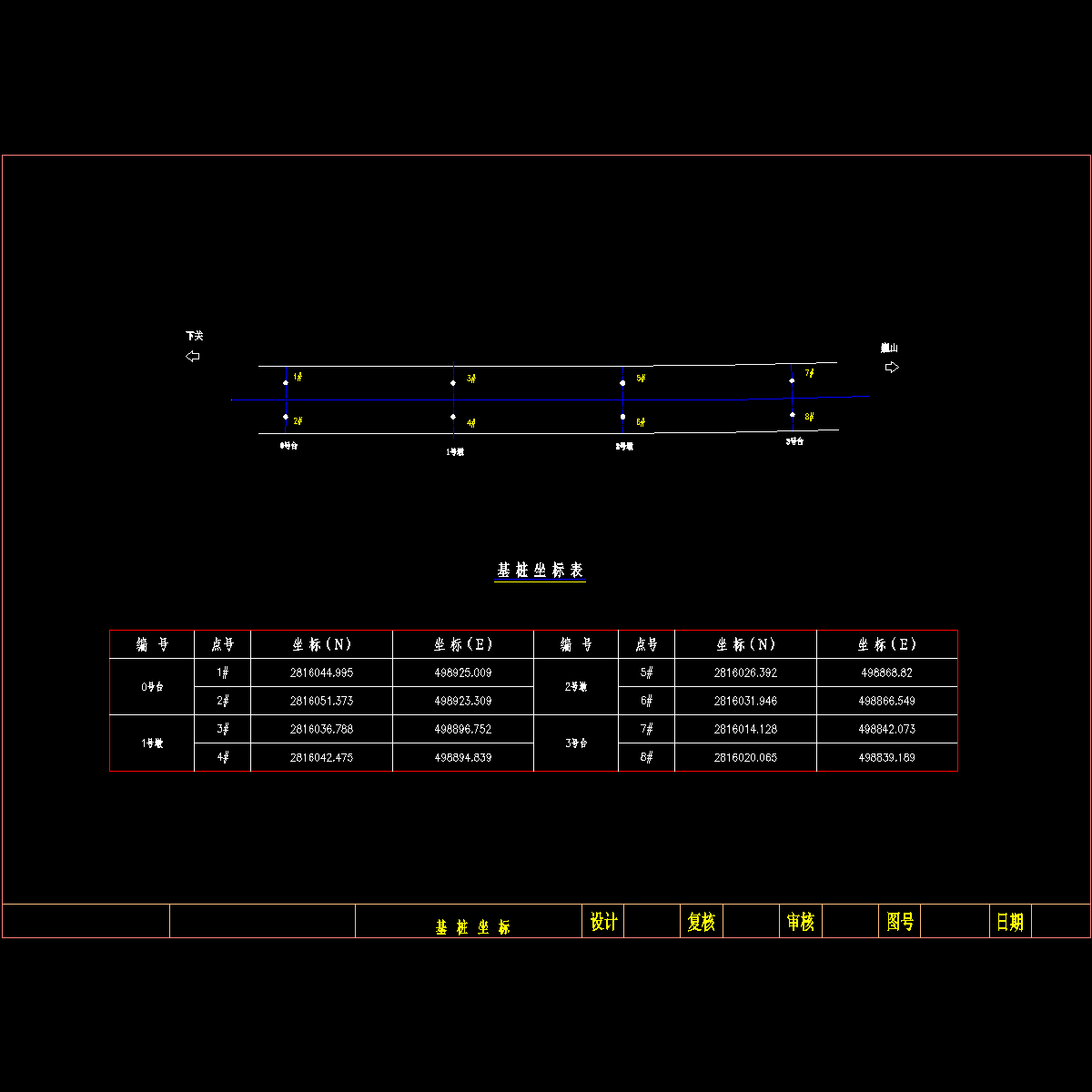

04坐标布孔.dwg

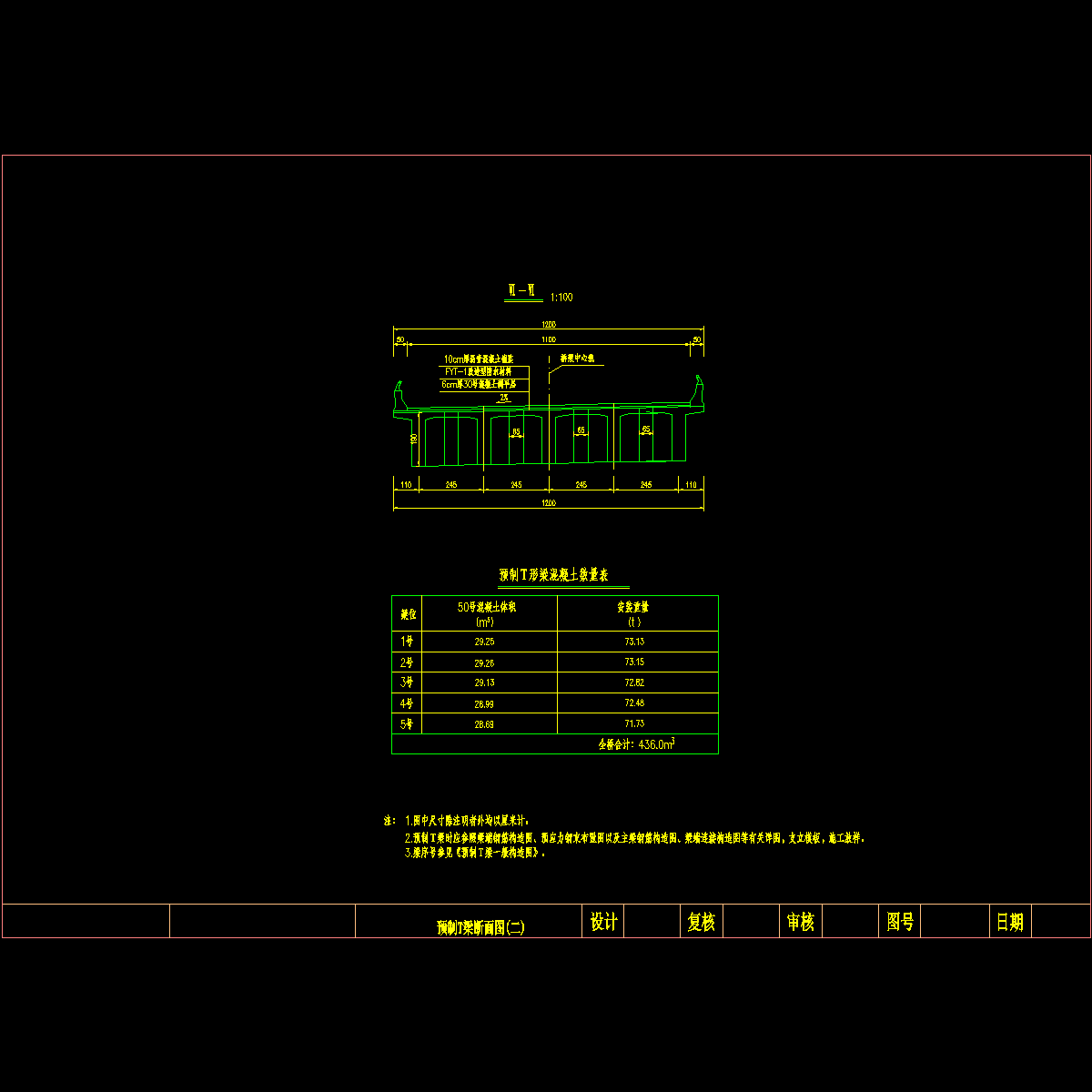

06预制t梁断面(二).dwg

06预制t形梁断面图(一).dwg

10中横隔板钢筋构造图.dwg

08预制t形梁梁肋钢筋数量表2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
