GQF-MZL240型桥梁伸缩装置安装示意CAD图纸(混凝土浇筑)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

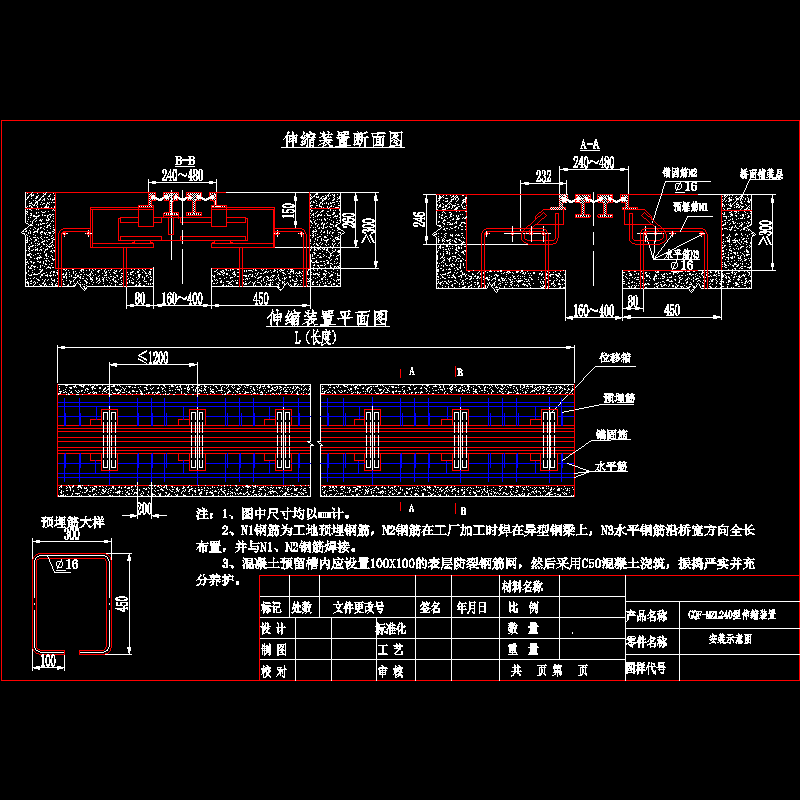

注：1、图中尺寸均以mm计。
2、N1钢筋为工地预埋钢筋，N2钢筋在工厂加工时焊在异型钢梁上，N3水平钢筋沿桥宽方向全长布置，并与N1、N2钢筋焊接。
3、混凝土预留槽内应设置100X100的表层防裂钢筋网，然后采用C50混凝土浇筑，振捣严实并充分养护。
