桥梁钢平台布置示意CAD图纸(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、本图尺寸除钢管直径以mm计外，余均以cm计。
2、型钢与型钢连接处均需用□20×20（δ10mm）钢板加劲。
3、平台上铺钢板200平方米，其余空隙布设安全网，四周设护栏。
4、每个平台考虑钻机1台套，钻孔顺序见平面图所示。

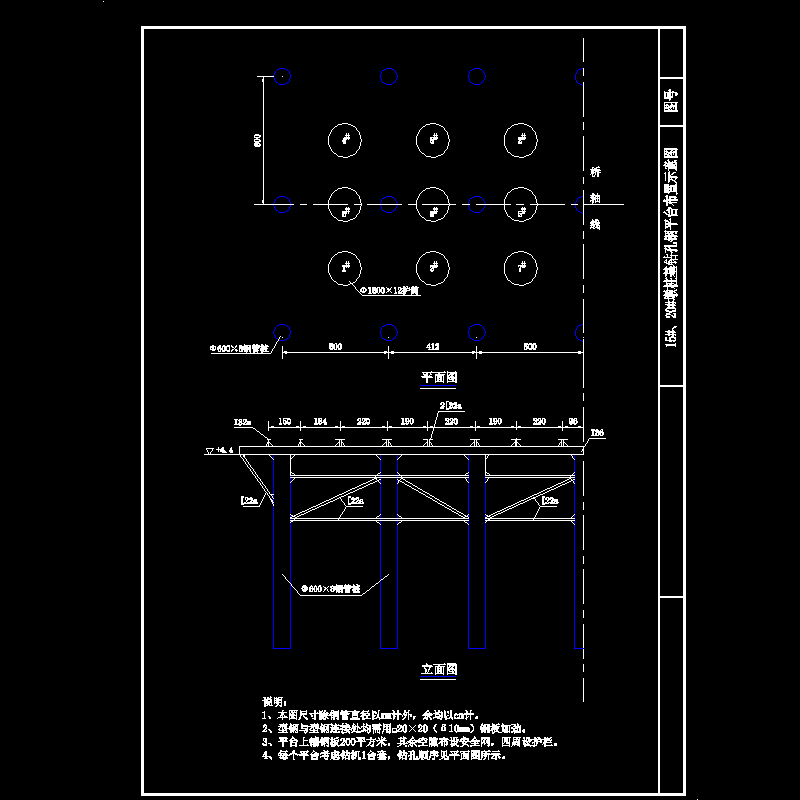

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
