桥梁简易浮吊示意CAD图纸(钢管桩)(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

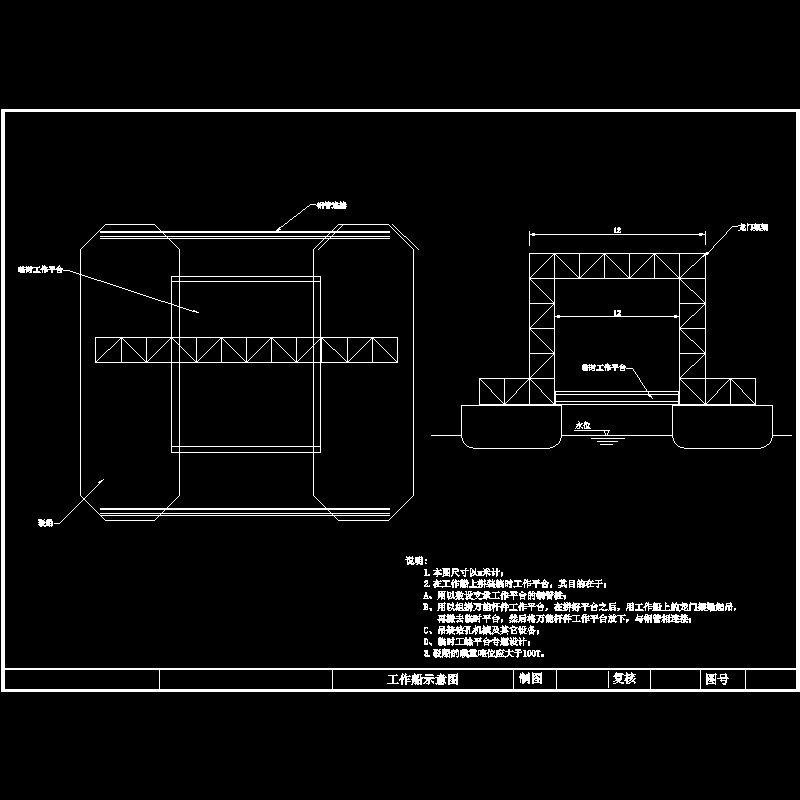

说明:
1.本图尺寸以m米计；
2.在工作船上拼装临时工作平台，其目的在于：
A、用以敷设支承工作平台的钢管桩；
B、用以组拼万能杆件工作平台，在拼好平台之后，用工作船上的龙门架梁起吊，再撤去临时平台，然后将万能杆件工作平台放下，与钢管相连接；
C、吊装钻孔机械及其它设备；
D、临时工蜍平台专题设计；
3.驳船的载重吨位应大于100T。

第 1 张图
