本文介绍了某工程卸料平台设置的具体构造及详细的计算，方案设计思路清晰、设置科学。 为解决施工周转材料（模板、钢管、木方等）的垂直运输，本项目部从4层开始拟在A区两内庭内各设置2个悬挑钢平台；1号塔吊旁设置1个悬挑钢平台；B区设置1个悬挑钢平台（见附图1-1、2）。悬挑平台尺寸3000×2400㎜（见附图2）。 一、悬挑平台构造 1、设计荷载：
集中力0.4t,限载为1t。
2、主次梁：
主梁采用2根16#热扎工字钢，用定制φ20的“U”型套环把型钢固定在楼面上；次梁采用2根16#热扎工字钢和4根10#热扎槽钢，次梁间采用Φ25@500连接，上铺3㎜花纹钢板，栏杆用φ48㎜钢管焊接或扣件连接，高度1.2m，立杆上附三道水平杆，栏杆刷黄黑相间油漆，栏杆内侧采用胶合板围护，模板外侧刷黑黄相间油漆。详见附图2。
3、钢丝绳：

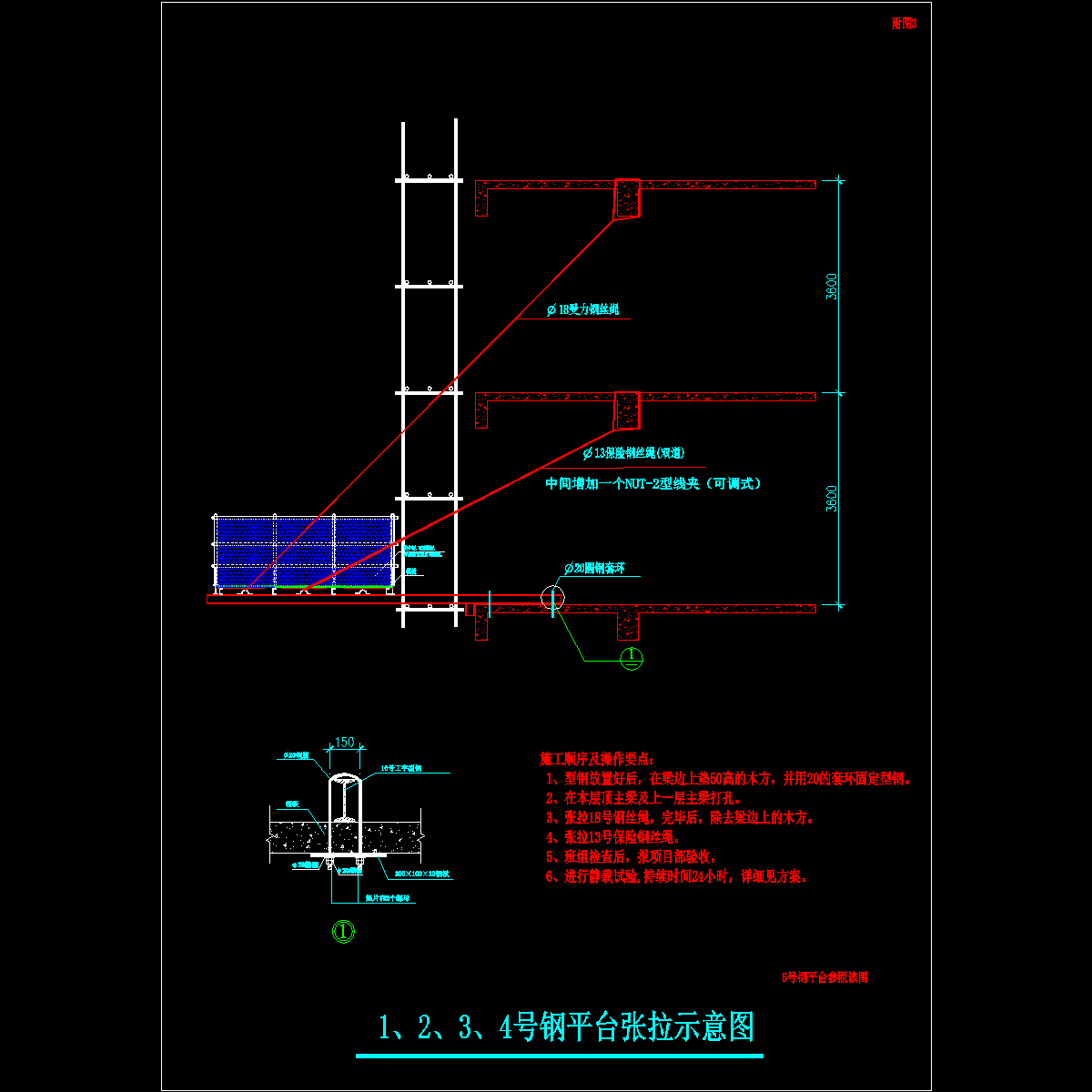

受力钢丝绳采用2根φ17.5㎜钢丝绳斜拉于上层混凝土主梁上（除顶层）；保险钢丝绳采用4根φ13㎜钢丝绳斜拉于本层混凝土主梁上。详见附图3。
4、焊缝要求
焊缝应饱满、牢固，符合规范要求。焊缝具体厚度按图纸要求。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
