高层住宅悬挑外架施工方案（14工字钢）

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：悬挑式脚手架
• 连接方式：扣件式
• 搭设高度：15m
• 悬挑高度：75m
• 脚手架计算书：悬挑式脚手架
• 编制时间：
• 基本参数： 悬挑水平钢梁采用14号工字钢，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度 1.8 m。与楼板连接的螺栓直径(mm):12.00；楼板混凝土标号:C30；
• 施工重点、难点：钢丝绳解开使用时，应按正确方法进行，以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎，以防切断后绳头松散。

附件详情

塔楼高度31层，搭设高度为75米，悬挑脚手架采用14号工字钢作为水平挑梁，工字钢悬挑长度1.2m，锚固长度1.8m，水平间距1.5m，从4层（4～8层只拉一道拉绳，拉绳作用于外立杆与大横杆交叉点，拉绳采用A15.5钢丝绳，拉绳上下点的距离为3m，拉环选用A16圆钢）和8层楼面分别悬挑，从8层楼面开始悬挑则一次悬挑到顶，分别在13、18、23、28层楼面进行4次卸载，钢丝绳上下点的距离为3m，每挑脚手架搭设高度15m（层高3m，共5层），拉环和吊环均选用A16圆钢，拉环共点设置，位置为立杆间距，钢丝绳采用A15.5钢丝绳。 悬挑梁的架设方法示意图（吊环及拉环规格、直径) …… 水平悬挑支撑梁 悬挑水平钢梁采用14号工字钢，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度 1.8 m。与楼板连接的螺栓直径(mm):12.00；楼板混凝土标号:C30；
……
防护设施:架体每层采用特制2米长的成品Φ8钢筋网架拼铺，踢脚板每层设置，高180mm。在2层设置一道水平兜网（若有），2层以上每隔
……
防雷避电：采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。避雷针共设置4根，避雷针采用……接地线采用50×5的镀锌扁钢……接地线与建筑物楼层内避雷系统的设置按脚手架的长度
……
拉绳与支杆参数
钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面钢丝绳距离建筑物 0.25 m。
……
钢丝绳卸荷计算:
钢丝绳卸荷按照完全卸荷计算方法。在脚手架全高范围内卸荷4次；吊点选择在立杆、小横杆、大横杆的交点位置；以卸荷吊点分段计算。
第1 次卸荷净高度为15m;第2 次卸荷净高度为15m;第3 次卸荷净高度为15m;第4 次卸荷净高度为15m;
……
悬挑梁的受力计算:
脚手架排距为800mm，内排脚手架距离墙体250mm，支拉斜杆的支点距离墙体为 250mm，
……
锚固段与楼板连接的计算:
1.水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：
2.水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下：
3.水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下：
……
冲压钢脚手板的构造要求
1、冲压钢脚手板主筋应平行于纵向水平杆方向铺设，应采用对接平铺，四个脚应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。
2、自顶层操作层的脚手板往下计，宜每隔一层满铺一层脚手板。
……
卸荷钢丝绳的安装
钢丝绳报废标准（一个节距内的断丝数） 表1
钢丝绳锈蚀或磨损时报废标准的折减系数 表2
钢丝绳的使用注意事项
（1）钢丝绳解开使用时，应按正确方法进行，以免钢丝绳产生扭结。钢丝绳切断前应在切口两侧用细铁丝捆扎，以防切断后绳头松散。
（2）钢丝绳穿过滑轮时，滑轮槽的直径应比绳的直径大1～2.5mm。滑轮槽过大钢丝绳容易压扁；过小则容易磨损。滑轮的直径不得小于钢丝绳直径的10～12倍，以减小绳的弯曲应力。禁止使用轮缘破损的滑轮。
。约4万字。
[color=blue]欢迎您来 建筑施工 网--建筑人的网上家园[/color]

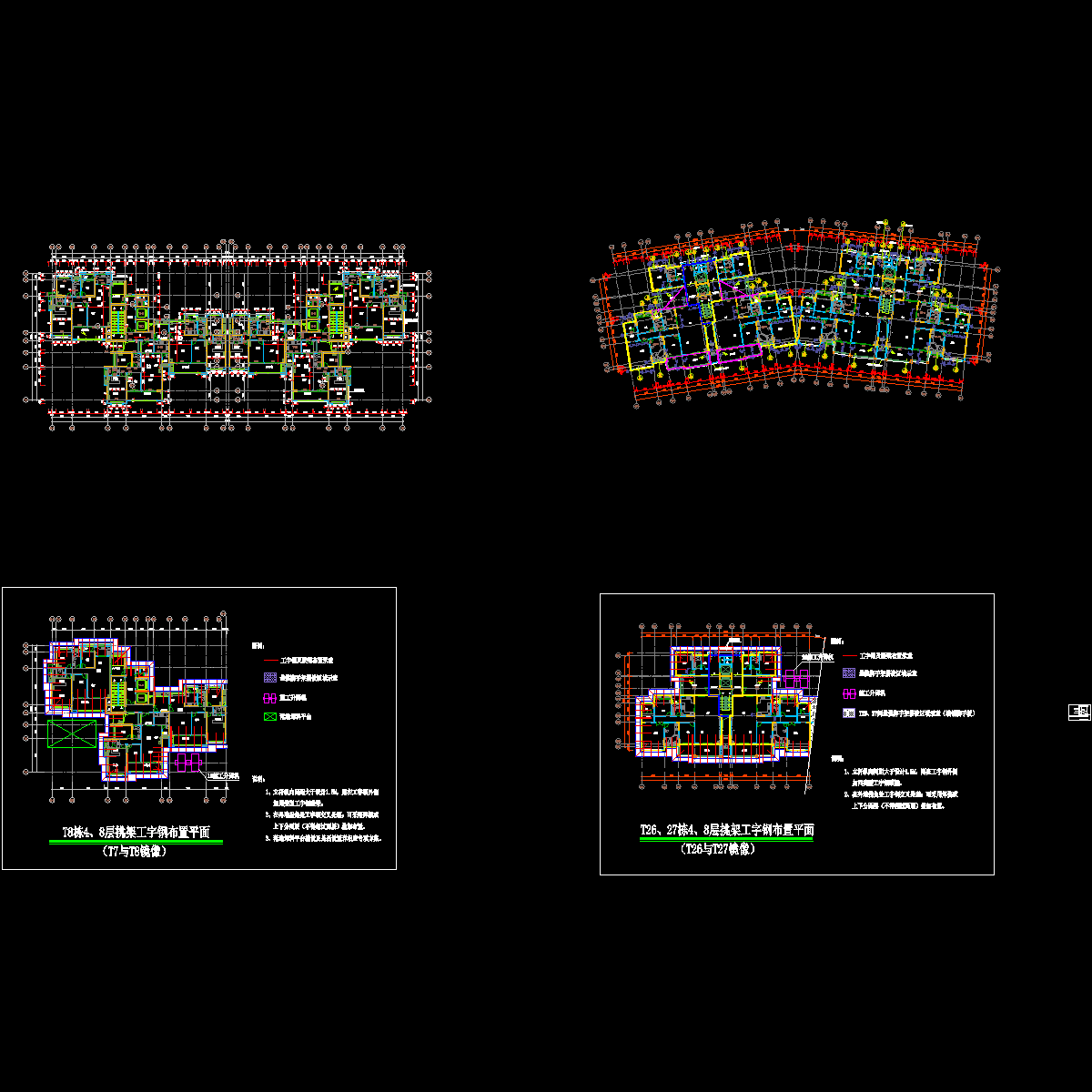

第 1 张图
