第一章 工程概述1
-
1.1 工程概述1
-
1.2 悬挑
脚手架
编制依据2
-
1.3 编制范围2
-
第二章 施工安排3
-
2.1 施工管理图3
-
2.2 劳动人员安排3
-
2.3 主要机具3
-
2.4 施工计划3
-
第三章 脚手架方案选择4
-
3.1 脚手架方案选择原则4
-
3.2 高层悬挑脚手架搭设方案及参数4
-
3.3型钢悬挑脚手架材料选择5
-
第四章 主要施工方法及技术措施7
-
4.1 工艺流程7
-
4.2 脚手架搭设7
-
4.3型钢悬挑梁设置要求10
-
第五章 脚手架的劳动力安排12
-
第六章 脚手架的检查与验收13
-
第七章 脚手架搭设安全技术措施14
-
7.1 技术保障措施14
-
7.2 质量保障措施14
-
7.3 安全保障措施14
-
第八章 脚手架拆除安全技术措施17
-
第九章 小高层悬挑脚手架计算说明书19
-
9.1 参数信息:19
-
9.2 大横杆计算21
-
9.3 小横杆的计算23
-
9.4 扣件抗滑力的计算24
-
9.6 立杆的稳定性计算25
-
9.7 连墙件的计算27
-
9.8 悬挑梁的受力计算28
-
9.9 悬挑梁的整体稳定性计算29
-
9.10锚固段与楼板连接的计算30
附件详情
该项目由2栋19层、20层的办公楼、2栋4层的商业楼和大底盘地下车库组成。总建筑面积64004.63平方米，其中地上部分建筑面积44950平方米，地下部分建筑面积18881.91平方米。
高层脚手架搭设方案按以下进行：

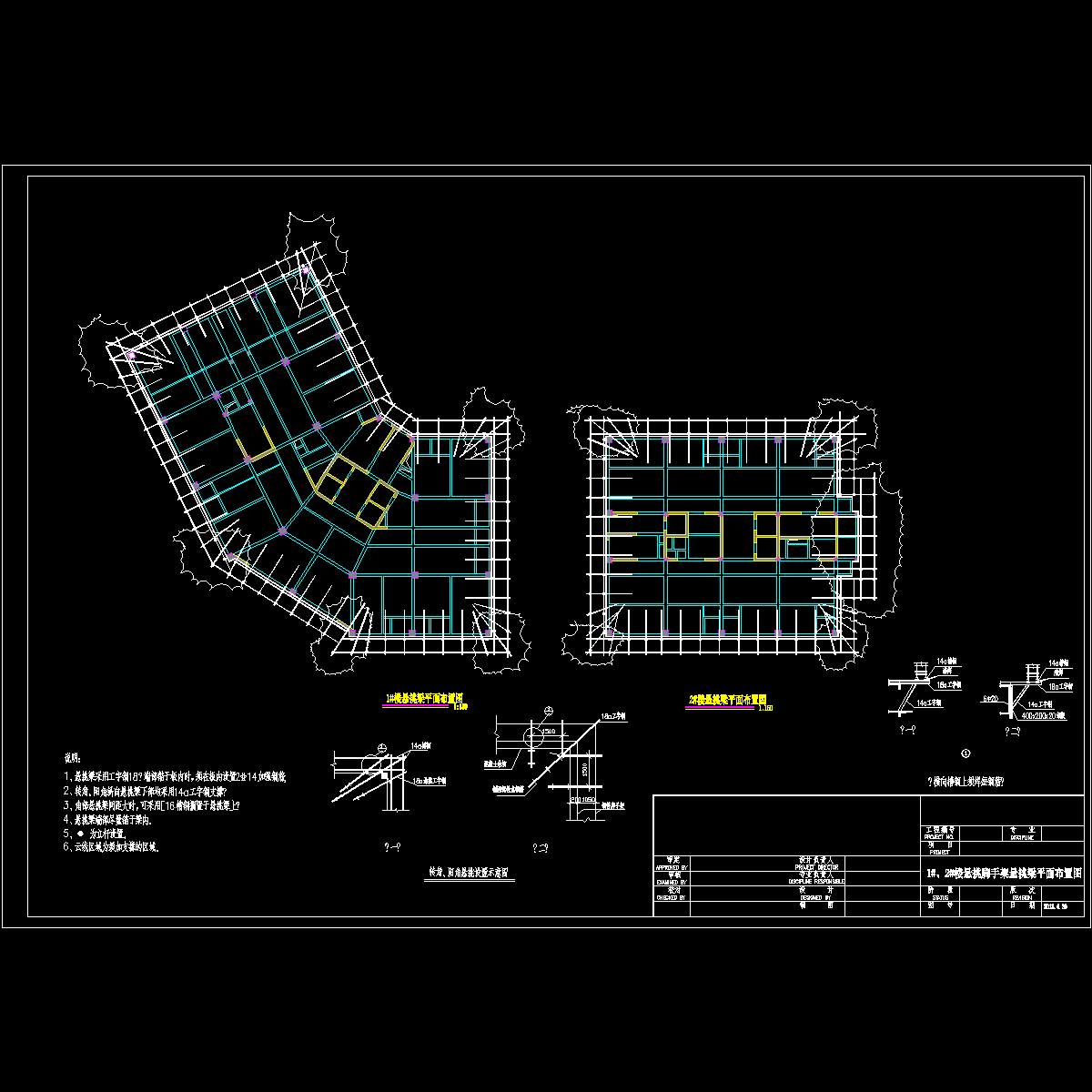

1）根据施工经验，1#楼下部6层搭设落地式钢管扣件脚手架，脚手架底部采用双钢管立杆加固，落地式钢管脚手架搭设高度1#楼23.65m，底部双立杆长度为13m（按6.5m钢管长计算）；从高层第7层起，开始采用型钢悬挑脚手架，1#楼第一次悬挑到11层，悬挑架高19.25m，第二次悬挑从12层开始，悬挑到第16层，悬挑高19.25m，第三次悬挑从17层开始，悬挑至20层，超出屋面一步，此道悬挑高17.2m，1#房局部机房顶高82m，为确保局部机房外边脚手架正常搭设，在此区域19层时，局部单独设置悬挑钢梁，连墙件加密，使悬挑脚手架超出机房顶板，满足施工安全要求。
2）2#楼下部5层搭设落地式钢管扣件脚手架，底部采用双钢管立杆加固，落地式钢管脚手架搭设高度高度19.8m，底部双立杆长度为13m（按6.5m钢管长计算）；从第6层起，开始采用型钢悬挑脚手架，第一次悬挑从6层～10层，悬挑高度18m，第二次从11层～15层，悬挑度高为18m，第三次悬挑从16层～20层，上超一步，高度为17.3m。
……
悬挑脚手架搭设的工艺流程为：搭设水平悬挑梁→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。
1 立杆设置 2纵向水平杆（大横杆）、小横杆设置 3 剪刀撑
4、脚手板的铺设要求 5 防护安全网及栏杆 6 连墙件 7 架体内封闭
……
33页，。
