脚手架分段卸荷吊点及悬挑梁做法施工图纸cad

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、将 脚手架 全高按不超过20m分段。一般 可选12－18m为宜。用钢丝绳斜拉在建 筑预埋吊环上（吊环K>5）。 2、钢丝绳吊点水平间距以3根立杆纵距为宜， 勿使各吊点同步受力，用倒链拉紧钢丝绳。
3、钢丝绳选用K=8计算。验算脚手架吊点抗
滑移按每个扣件8kn计算。同时验算预埋
吊环处工程结构的强度与变形。


1、用悬挑梁与建筑物梁板锚固，另一端挑出建筑物，
挑梁水平间距按脚手架立杆间距设置。
2、挑梁立杆上焊接立杆底座（立杆内径1.5mm的钢管，L=200mm），
将立杆插入底座中固定，然后设置扫地杆，其上按
一般脚手架方法搭设并与建筑物拉结，分段高度可以
在20m左右，不得大于24m。
3、梁锚固长度与外挑长度之比为2：1至3：1，挑梁的计
算除验算强度/稳定性及支座处剪力外，还应按允许应力法验证其安全系数K>2，同时应做节点上的应力计算。
4、埋锚固钢筋环采用一级钢制作，严禁采用二级钢和冷加工钢筋。吊环埋入深度应遵照砼结构施工及验收规范选定， 埋在结构内侧并与主筋连接。复核其安全系数K>2。吊环 受力时砼的强度必须达到设计要求。
5、实际施工时，应严格进行设计计算并经公司技术部门和总监理工程师审批后方可按方案施工。

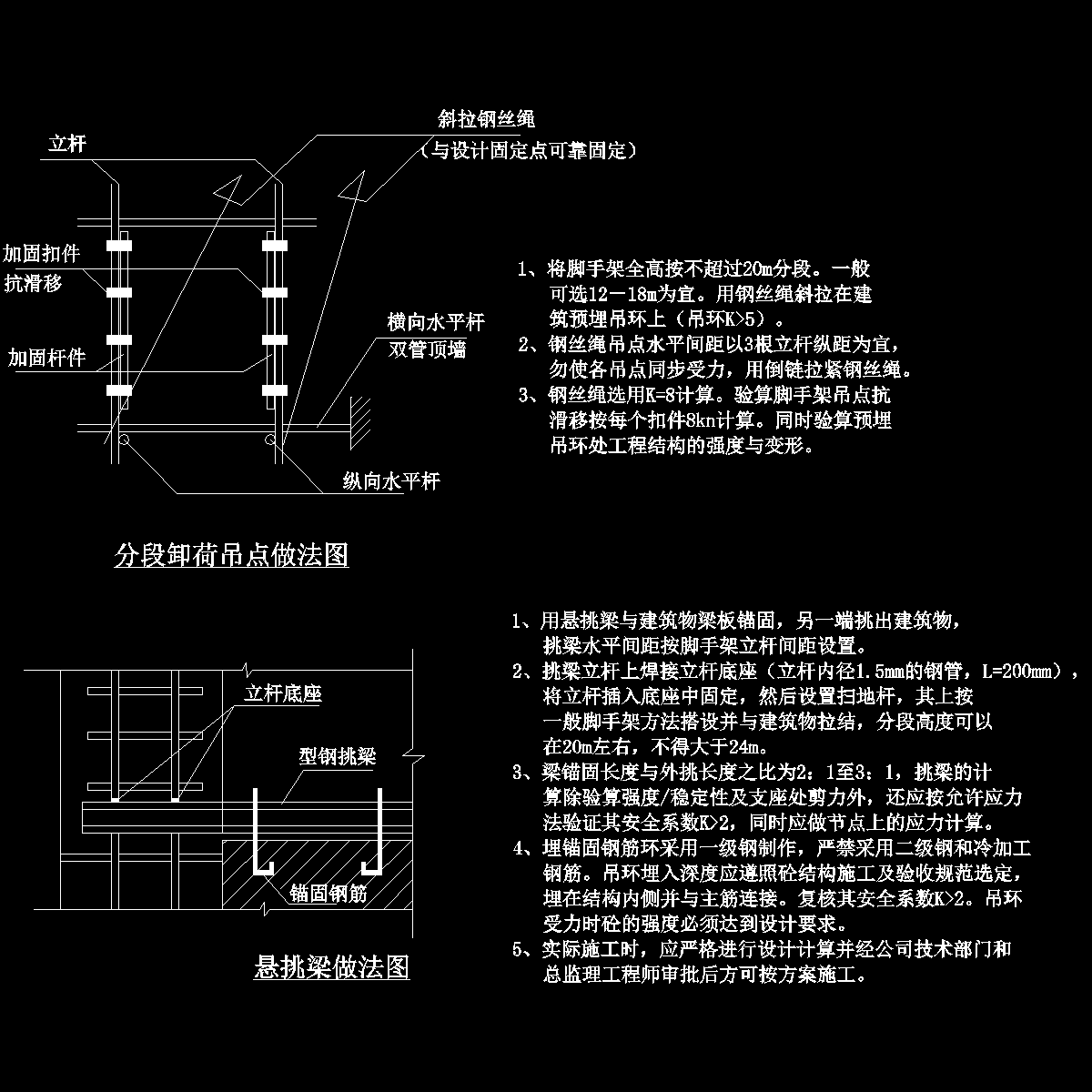

第 1 张图
