高层住宅悬挑卸料平台施工方案cad

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目 录
• 一、编制依据 2
• 二、项目概要 2
• 三、施工准备 4
• 3.1. 材料准备： 4
• 3.2. 施工作业条件： 4
• 3.3. 制作、加工： 4
• 3.4. 施工安全组织机构 4
• 四、施工部署 4
• 4.1. 工期及人员配备 5
• 4.2. 卸料平台设置位置： 5
• 五、施工工艺流程 5
• 5.1. 卸料平台的结构类型 5
• 5.2. 卸料平台的材质 5
• 5.3. 卸料平台结构设计 6
• 六、制作 技术交底 9
• 七、安全注意事项 10
• 八、卸料平台稳定承载计算书 12

附件详情

五、施工工艺流程 5.1. 卸料平台的结构类型 从经济、实用的角度考虑，该项目 脚手架 上的卸料平台设计为悬挑式型钢平台。根据计算，其规格为4.5m×3m×1.2m（长×宽×高），悬挑长度为4.0m。平台上设有限定荷载标示牌，该项目的卸料平台限重为1t。 5.2. 卸料平台的材质 5.2.1. 主次钢梁：
主梁、次梁全部采用[18a号槽钢，所有构件的连接采用均为焊接，在施焊前，要先清除与钢梁接触面的铁锈、油垢等赃物。所有焊条使用前不得受潮，焊芯上不得有锈痕。接触面要满焊，焊缝金属表面的焊波要均匀，不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷。防护措施：
……
八、卸料平台稳定承载计算

计算依据《 建筑施工 安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-近代)。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。

计算参数:
平台水平钢梁的悬挑长度4.00m，插入结构锚固长度0.50m，悬挑水平钢梁间距(平台宽度)3.00m。
水平钢梁插入结构端点部分按照铰接点计算。
次梁采用[18a号槽钢U口水平，主梁采用[18a号槽钢U口水平。
次梁间距0.50m，外伸悬臂长度0.00m。
容许承载力均布荷载0.84kN/m2，最大堆放材料荷载10.00kN。
脚手板采用木板，脚手板自重荷载取0.35kN/m2。
栏杆采用竹笆片，栏杆自重荷载取0.15kN/m。
选择6×37 1钢丝绳，钢丝绳公称抗拉强度1400MPa，
外侧钢丝绳距离主体结构3.00m，两道钢丝绳距离1.00m，外侧钢丝绳吊点距离平台4.00m。
……
字数约8.8千字

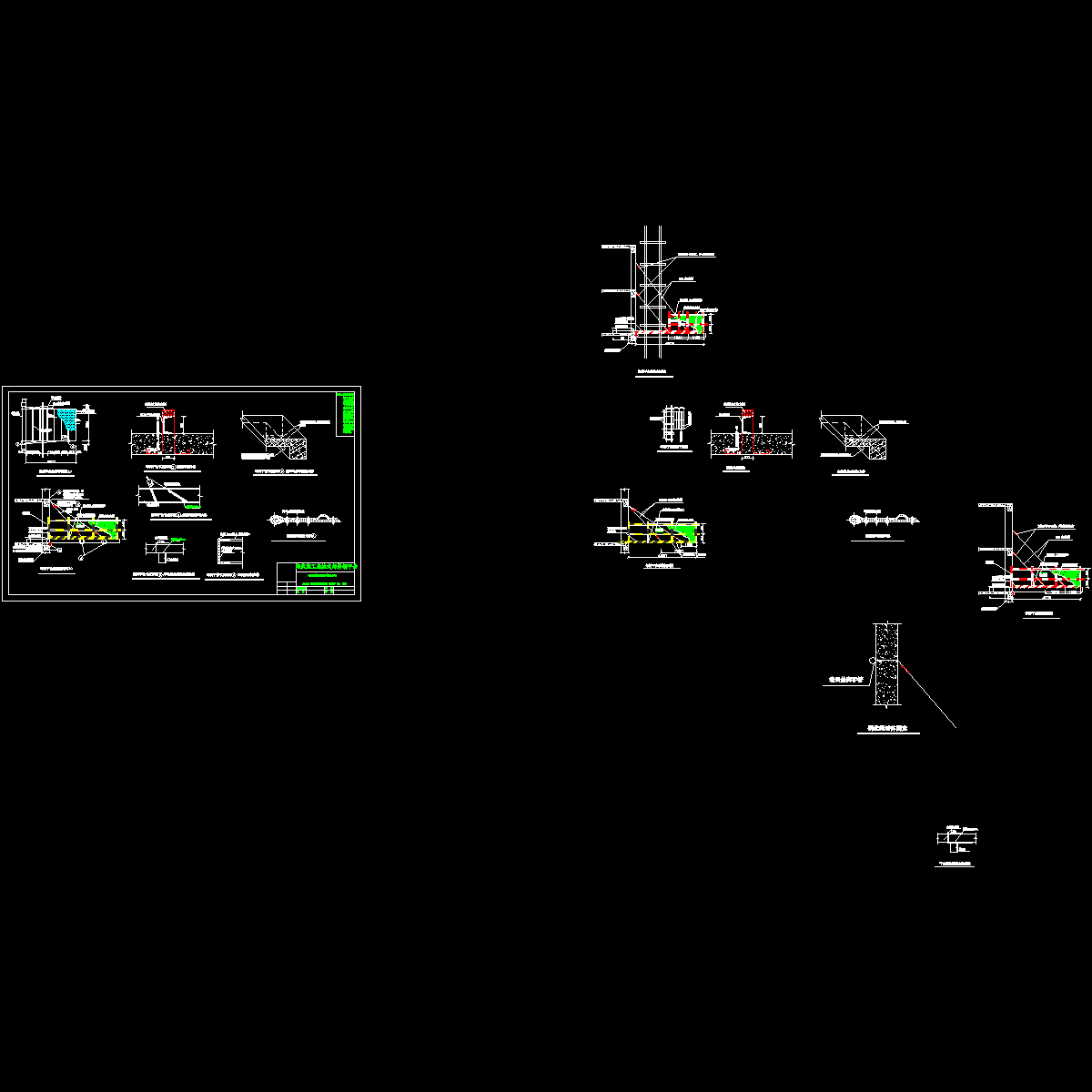

第 1 张图
