宿舍楼落地式卸料平台施工方案（5.4m×5.4m）,平面布置图

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

【投稿网友介绍】主要针对单元宿舍楼材料倒运和清理使用，有详细的计算书和图纸介绍说明！ …… 其中宿舍楼A-D栋均为地上六层，建筑高度26.7米（至屋脊），按结构施工要求，需在B、C、D栋各搭设2个卸料平台，A栋搭设1个卸料平台，以备各层拆除钢管模板的需要。 …… 1、考虑到施工进度和施工安全等因素，该项目卸料平台采用落地式，基脚必须浇筑100mm厚C15素混凝土硬化， 用50mm厚硬木板垫在立杆下，按照各楼面为一层卸料平台，卸料平台随结构施工进度逐层往上搭设，基础周围设置良好的排水系统。
2、卸料平台按照5.4m×5.4m=29.16平方米设计，高度按照各楼层为一操作面计算，立杆间距为900mm，纵横水平杆步距为1800mm，平台底钢管间距离500mm。最高搭设高度22.4m（六层楼面标高21.9m，室内外高差0.5m），平台底部采用双扣件，各步水平杆联接设置四侧垂直剪刀撑联接稳固。在平台底层和顶层设置水平剪刀撑，中间每隔4步设置一道水平剪刀撑。要求平稳牢固，各层操作方便，栏杆双排，高900mm，设置黄黑双色踢脚板，操作人员必须系安全带上岗。
3、平台采用Φ48×3.0mm钢管以扣件连接，钢管刷黑黄双色漆，台面满铺50mm厚木跳板，按临边作业设置安全防护措施。
……

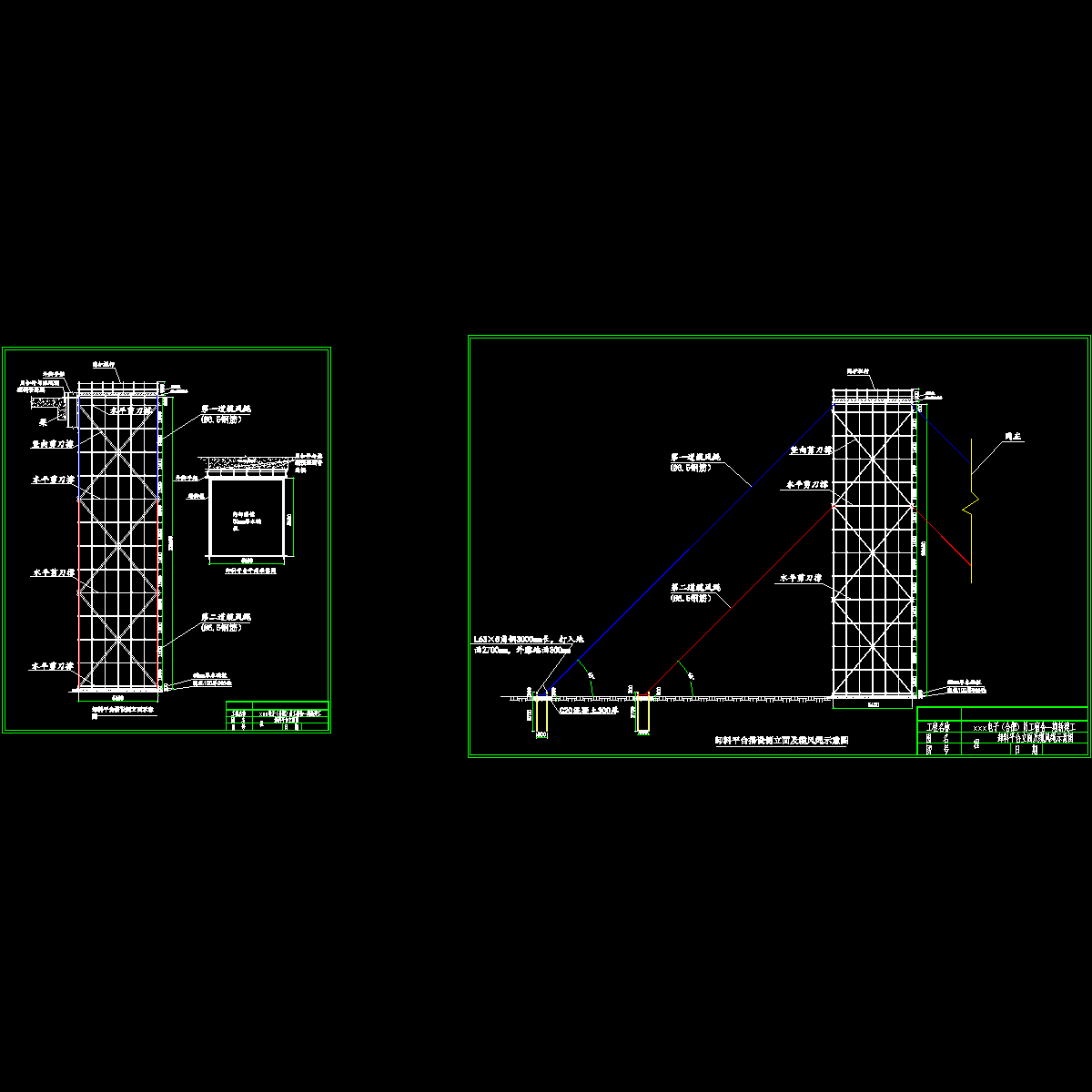

附有落地式卸料平台计算书、卸料平台 平面布置图 、卸料平台搭设侧立面及缆风绳示意图、卸料平台搭设侧立面示意图等
……
约20页，

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
