高层小区工程外脚手架施工方案（悬挑式落地式年）,平面图

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 钢筋混凝土结构：剪力墙,框架剪力墙
• 脚手架材料：钢管 脚手架
• 脚手架搭设：多排脚手架
• 脚手架支固：落地式脚手架,悬挑式脚手架
• 连接方式：扣件式
• 搭设高度：84.4m
• 悬挑高度：20m
• 脚手架 专家论证 ：悬挑式脚手架
• 脚手架计算书：落地式脚手架,悬挑式脚手架
• 编制时间：
• 基本参数：作业层距地（楼）面高度≥2.5m时，在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板，且栏杆间的净空高度应≤0.5m。
• 施工重点、难点：根据施工总体部署，B1、B2栋楼外立面脚手架搭设采用落地式外脚手架，部份位置由4层~屋顶采用悬挑式外脚手架。

附件详情

• 1、项目概要 3
• 2、编制依据 3
• 3、施工部署 3
• 3.1 施工方法 3
• 3.1.1 B1栋外脚手架 3
• 3.1.2 B2栋外脚手架 5
• 3.2 劳动力配备（详见表3-1） 6
• 3.3 材料配备（详见表3-2） 6
• 3.4 机具配备（详见表3-3） 7
• 3.5 落地式扣件式钢管脚手架的构造要求及技术措施 7
• 3.5.1 立杆 7
• 3.5.2 纵向杆 7
• 3.5.3 横向杆 7
• 3.5.4 纵、横向扫地杆 7
• 3.5.5 剪刀撑 7
• 3.5.6 脚手板 8
• 3.5.7 连墙件 8
• 3.5.8卸荷 8
• 3.5.9 安全防（围）护规定 8
• 3.6 悬挑式扣件式钢管脚手架的构造要求及技术措施 9
• 3.6.1悬挑工字钢 9
• 3.6.2 钢丝绳吊拉卸荷 10
• 4、施工方法 11
• 4.1 脚手架的搭设 11
• 4.1.1脚手架的搭设规定 11
• 4.1.2 搭设顺序 11
• 4.1.3 构配件允许偏差（详见表4-1） 14
• 4.1.4 脚手架搭设的允许偏差和检验方法（详见表4-2） 15
• 4.1.5 扣件拧紧抽样检查数目及质量判定标准（详见表4-3） 18
• 4.1.6 质量保证注意事项 18
• 4.2 脚手架的使用 18
• 4.3 脚手架的拆除 19
• 4.3.1 拆除脚手架前的准备工作 19
• 4.3.2 拆除说明 19
• 4.3.3 拆除顺序 19
• 4.3.4 一般要求 20
• 4.3.5安全技术要求 20
• 5、监测方案 21
• 6、防雷避电措施 22
• 7、文明施工要求 22
• 8、应急预备方案人员组织措施 24
• 9、计算书 26
• 9.1 型钢悬挑脚手架计算书 26
• 9.2 落地式脚手架计算书 40
• 9.3 拉吊卸荷单钢管脚手架计算书 48

附件详情

B1栋：由地下2层，地上28层。建筑层高：地下负二层3.8m，负一层3.8m、商铺部分5.7m，首层6.0m，标准层3.0m；建筑总高度94.90m（至机房女儿墙顶）。建筑设计结构形式：框架剪力墙结构。 B2栋：由地下1层；地上17层组成。建筑层高：地下1层5.6m、首层6.3m、标准层3.0m；建筑总高度61.90m（至机房女儿墙顶）。建筑设计结构形式：剪力墙结构。 根据施工总体部署，B1、B2栋楼外立面脚手架搭设采用落地式外脚手架，部份位置由4层~屋顶采用悬挑式外脚手架。 ……………… B1栋悬挑式外脚手架由4层开始悬挑。悬挑钢梁采用16号工字钢，设置在4层楼面，钢梁水平间距为1.2m，并在其端部采用Ф16钢丝绳与上一层建筑物预留的钢筋环吊拉卸荷，往上每隔5层采用钢丝绳卸荷一次，卸荷的水平间距为1.2m，总共分6次拉吊卸荷，下吊点分别设在第4层(12.00m)、第9层(27.00m)、第14层(42.00m)、第19层(57.00m)、第24层(72.00m)、局部在天面层（87.00m）。
B2栋外架钢管为Φ48×3.0mm及匹配扣件搭设，立杆纵距为1.2m，立杆横距为0.8m，步距为1.8m，内立杆离墙0.20m，剪刀撑由下至上、由左至右连续设置，每5跨设置一道、与地面的夹角约为45°至60°，搭设成菱形状，在开口及两端处设横向斜撑，其与外墙的拉结采用刚性拉结。不设置固定式人行斜道，利用室内楼梯作为上人斜道。
………………
脚手架必须按以下规定设置安全防护措施，以确保架上作业和作业影响区域内的安全：
（1）作业层距地（楼）面高度≥2.5m时，在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板，且栏杆间的净空高度应≤0.5m。
（2）临街脚手架，架高≥25m的外脚手架以及在脚手架高空落物影响范围内同时进行其它施工作业或有行人通过的脚手架，应视需要采用外立面全封闭，半封闭以及搭设通道防护棚等适合的防护措施。
（3）架高9～25m的外脚手架，除执行（1）规定外，可视需要加设安全立网维护。
（4）挑脚手架、吊篮和悬挂脚手架的外侧面应按防护需要采用立网围护或执行（2）的规定。
（5）遇有下列情况时，应按以下要求加设安全网：
………………

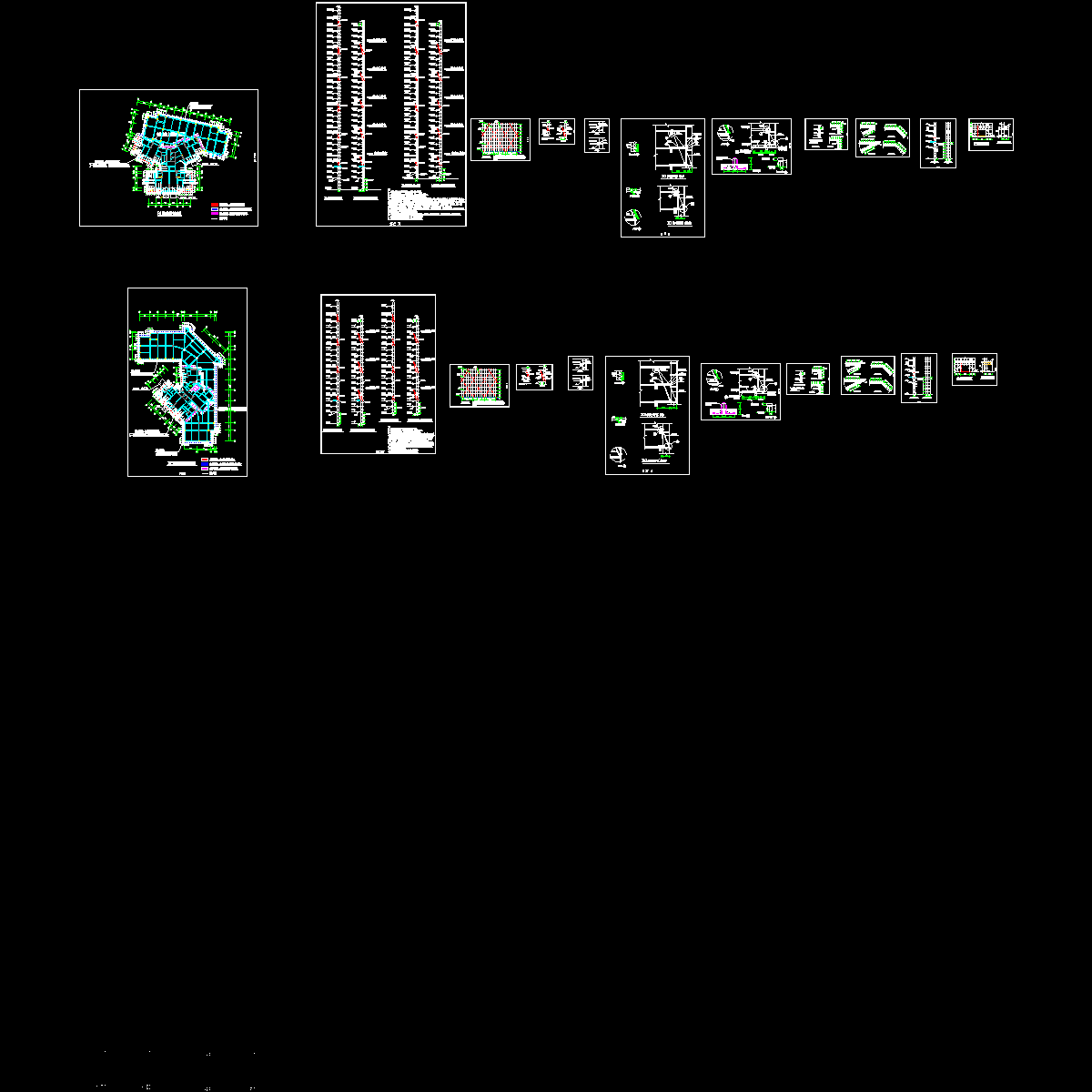

附：脚手架计算书、工字钢布置平面图、地下室及裙房外架剖面图、工字钢挑架剖面及安装图、楼梯位置挑架设置图等大量cad图纸。
共58页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
