国内办公楼脚手架施工方案（悬挑式脚手架）,平面布置图

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 脚手架材料：钢管 脚手架
• 脚手架搭设：双排脚手架
• 脚手架支固：悬挑式脚手架
• 连接方式：扣件式
• 搭设高度：88m
• 脚手架计算书：悬挑式脚手架
• 编制时间：
• 基本参数：立杆间距如下：立杆纵距2.5m，架体距结构外轮廓400mm，内外排排架轴距1.0m，脚手架的布局以2.5m纵距为主，考虑到各转角段施工的脚手架衔接，在结合处调整纵距为不等长，在部分分段处采用钢管扣件进行连接，避免单片独立架体出现。为满足结构4.5米的层高要求，在楼层部分立杆采用2米16扣件立杆，其余均采用2米8扣件立杆，脚手架立杆下部为倒置的可调托座，可调丝杠外露长度不宜超过200mm。
• 施工重点、难点：为保证悬挑工字梁不对挑板造成破坏，在第二道锚环和最后一道锚环前方垫50mm×300×500mm（厚×宽×长）木板，工字钢就位后采用楔形木块与锚环固定。

附件详情

• 1、编制依据 1
• 1.1施工图： 1
• 1.2施工规范、规程 1
• 1.3参考图书 1
• 1.4文件规定 1
• 2、项目概要 1
• 3 脚手架设计 2
• 3.1 脚手架总体设计 2
• 3.2安德固模块脚手架构造设计 2
• 3.2.1架子高度及立杆设计： 2
• 3.2.2架子横杆及斜拉杆设计： 2
• 3.2.3架子与结构拉接设计： 2
• 3.2.4悬挑钢梁 3
• 3.2.5架子卸荷设计： 5
• 3.2.6架子马道设计： 5
• 3.2.7室外电梯处设计： 6
• 3.2.8卸料平台处设计： 6
• 3.2.9架子防护设计： 6
• 4、脚手架主要受力杆件结构稳定承载设计计算和验算 6
• 4.1架体设计荷载计算 7
• 4.2风荷载标准值 7
• 4.3立杆计算 8
• 4.4横杆计算 9
• 4.5连墙件计算 10
• 4.6悬挑工字钢力学验算 10
• 4.7钢丝绳强度验算： 12
• 5.附图 13

附件详情

该项目为框架结构，地下3层，地上 11层，建筑总高54.800m，首层层高6.0m，2至10层层高4.5m，11层层高5.0m,屋面层层高3.3m。根据工程需要，该工程脚手架自3层悬挑工字钢梁，架体在工字钢上升根开始搭设。该项目外架子的架体最大搭设高度为38米。 立杆间距如下：立杆纵距2.5m，架体距结构外轮廓400mm，内外排排架轴距1.0m，脚手架的布局以2.5m纵距为主，考虑到各转角段施工的脚手架衔接，在结合处调整纵距为不等长，在部分分段处采用钢管扣件进行连接，避免单片独立架体出现。为满足结构4.5米的层高要求，在楼层部分立杆采用2米16扣件立杆，其余均采用2米8扣件立杆，脚手架立杆下部为倒置的可调托座，可调丝杠外露长度不宜超过200mm。悬挑的工字钢梁从3层楼板悬挑架体不落地，架子立杆直接落在工字钢梁上，架子立杆根部底托必须与工字钢梁点焊固定牢固。工字钢梁根椐立杆间距布设，间距2.5m。工字钢梁为6.0m，悬挑工字钢与预埋在结构梁板内的锚环固定，埋锚环为φ20的圆钢，预埋锚环每排共三道，端部一道，后部两道，悬挑梁平面布置见架子 平面布置图 。每根外悬挑钢梁采用Φ16.5的钢丝绳斜拉方式进行拉接。工字钢梁穿过预埋环顶部及侧边采方木塞紧，同时采用φ20的钢筋将工梁与锚环焊接成一体。 为保证悬挑工字梁不对挑板造成破坏，在第二道锚环和最后一道锚环前方垫50mm×300×500mm（厚×宽×长）木板，工字钢就位后采用楔形木块与锚环固定。

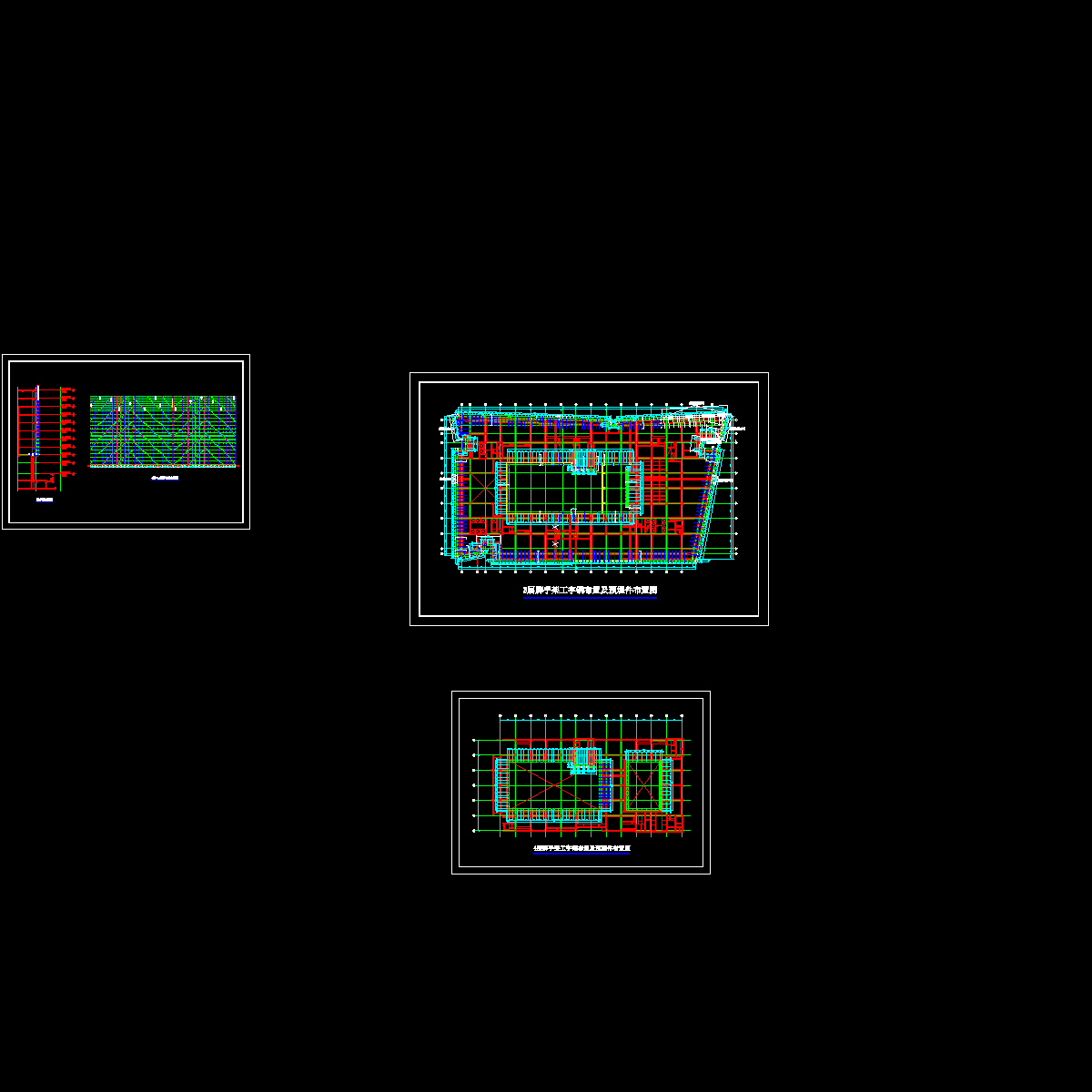

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
