超高层工程落地式双排脚手架专项施工方案(附节点CAD图纸)

[复制链接]

0

主题

0

帖子

1437

积分

超级版主

Rank: 8Rank: 8

积分
1437
发表于 2021-2-10 20:11:54 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:超高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 脚手架 专家论证 :落地式钢管脚手架
  • 脚手架计算书:落地式脚手架
  • 编制时间:近代年

附件详情

  • 第一节、项目概要 1
  • 一、项目概要 1
  • 1、工程参建单位基本概况 1
  • 2、设计概况 1
  • 二、 施工平面布置 2
  • 三、施工要求 3
  • 四、技术保证条件 3
  • 第二节、编制依据 5
  • 第三节、施工计划 6
  • 一、施工 进度计划 6
  • 二、材料与设备计划 6
  • 第四节、施工工艺技术 8
  • 一、技术参数 8
  • 二、工艺流程 8
  • 三、施工方法 8
  • 四、检查验收 14
  • 第五节、施工安全保证措施 16
  • 一、组织保障 16
  • 二、技术措施 17
  • 三、监测监控 21
  • 四、应急预案 22
  • 第六节、劳动力计划 24
  • 一、专职安全生产管理人员 24
  • 二、特种作业人员 24
  • 第七节、计算书及相关图纸 25
  • 【计算书】 25
  • 第八节、节点附图: 34

附件详情

项目概要:
总用地面积14684平方米, 总建筑面积163749.33平方米。
包含3幢塔楼、地下车库、商业及配套用房。嵌固层设置于地下-1F楼板,嵌固层以下为地下车库,长128.80米,宽128.70米,大底盘以上有三栋塔楼,其中1#塔楼为超高层塔楼,共34层,长46.42米,宽37.36米,总高为149.50米。2#塔楼共计13层,总高度为59.50米。3#塔楼共计5层,总高度为23.50米。
主要功能为办公、商业、车库及配套设施。
……

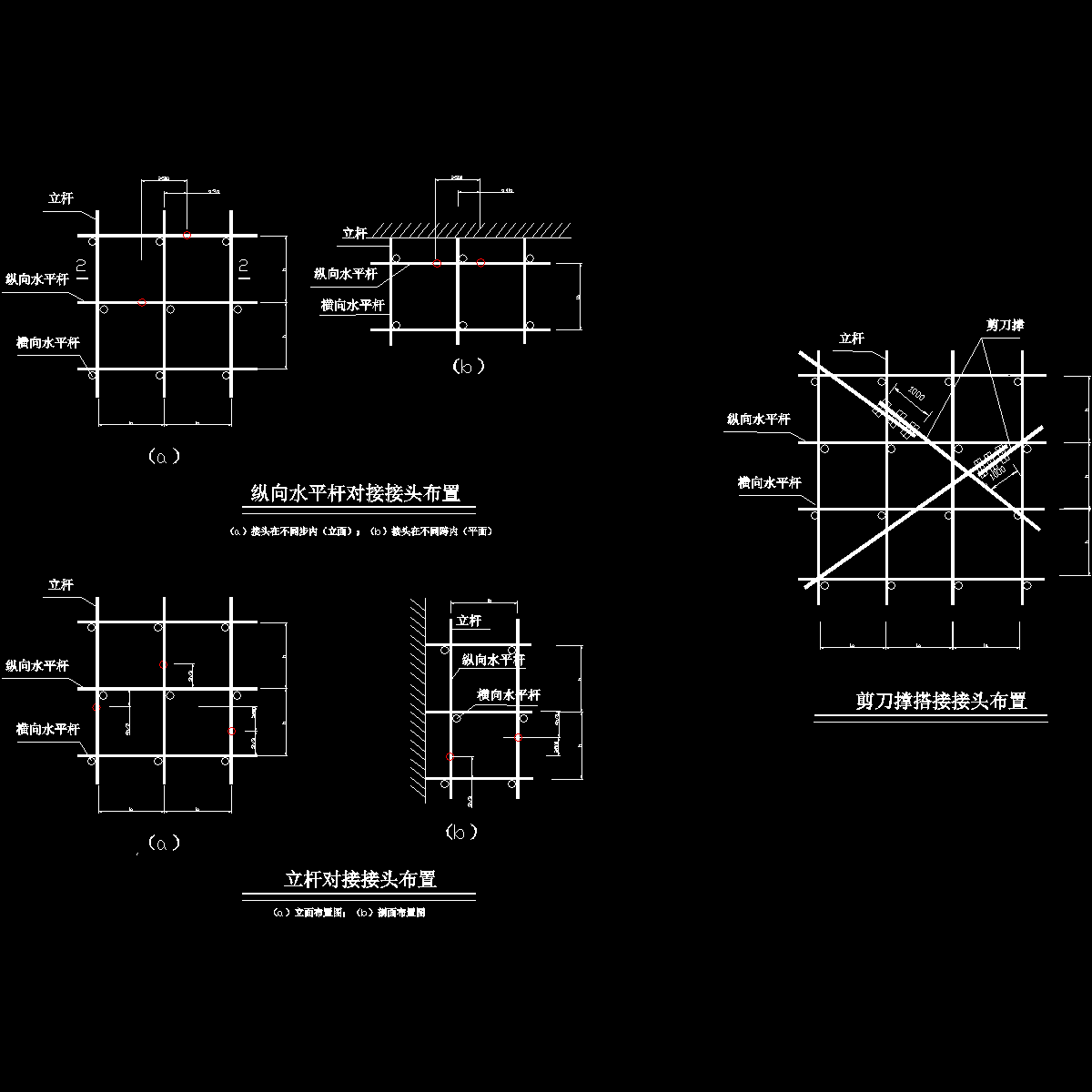

(1)立杆采用对接接头连接,立杆与纵向水平杆采用直角扣件连接。接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3。
(2)上部单立杆与下部双立杆交接处,采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接,扣件数量不应少于2个。每根立杆底部应设置垫块,并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。
(3)当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
(5)开始搭设立杆时,每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。

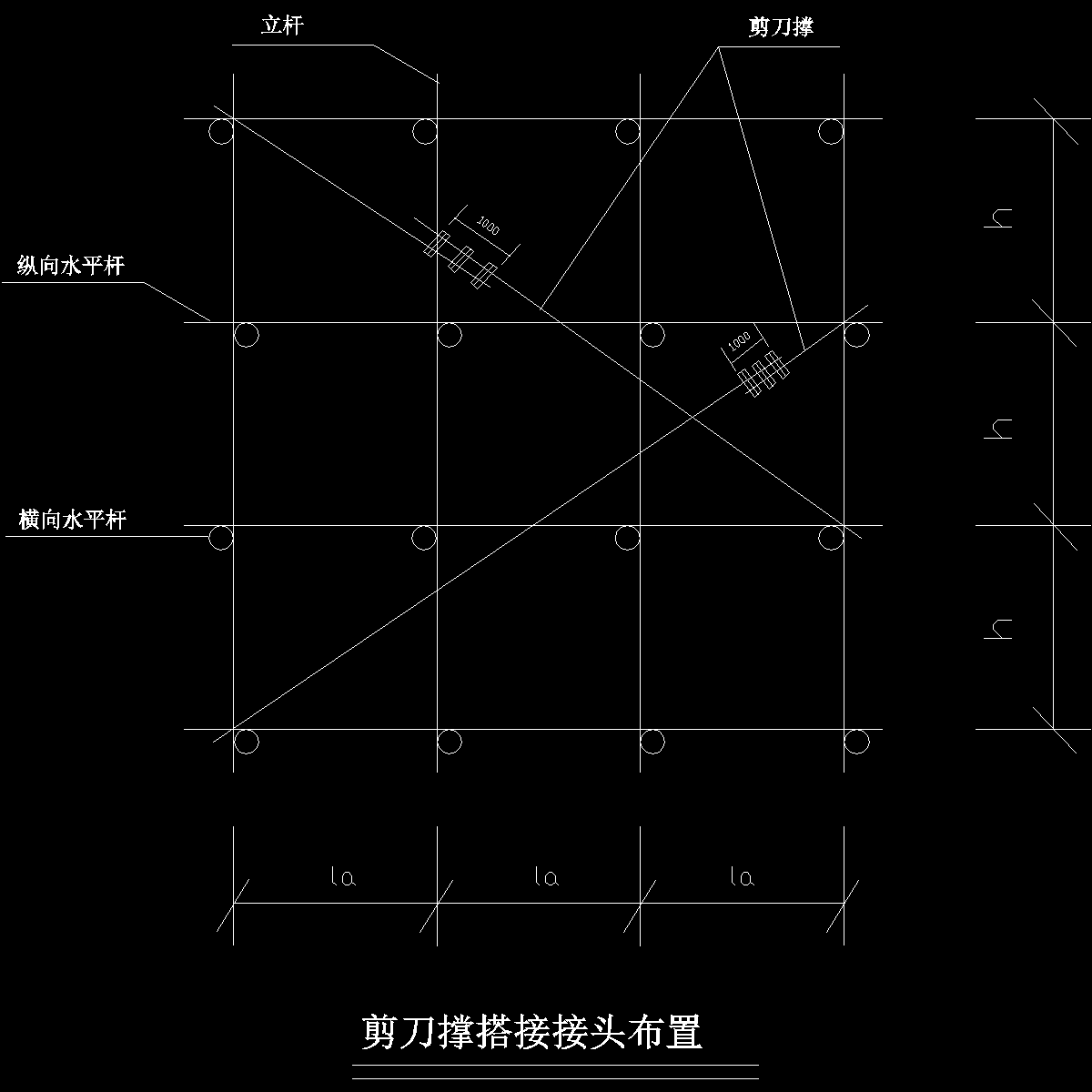

(6)立杆及纵横向水平杆构造要求见下图。
……
40页,编制于近代年。

平面布置1

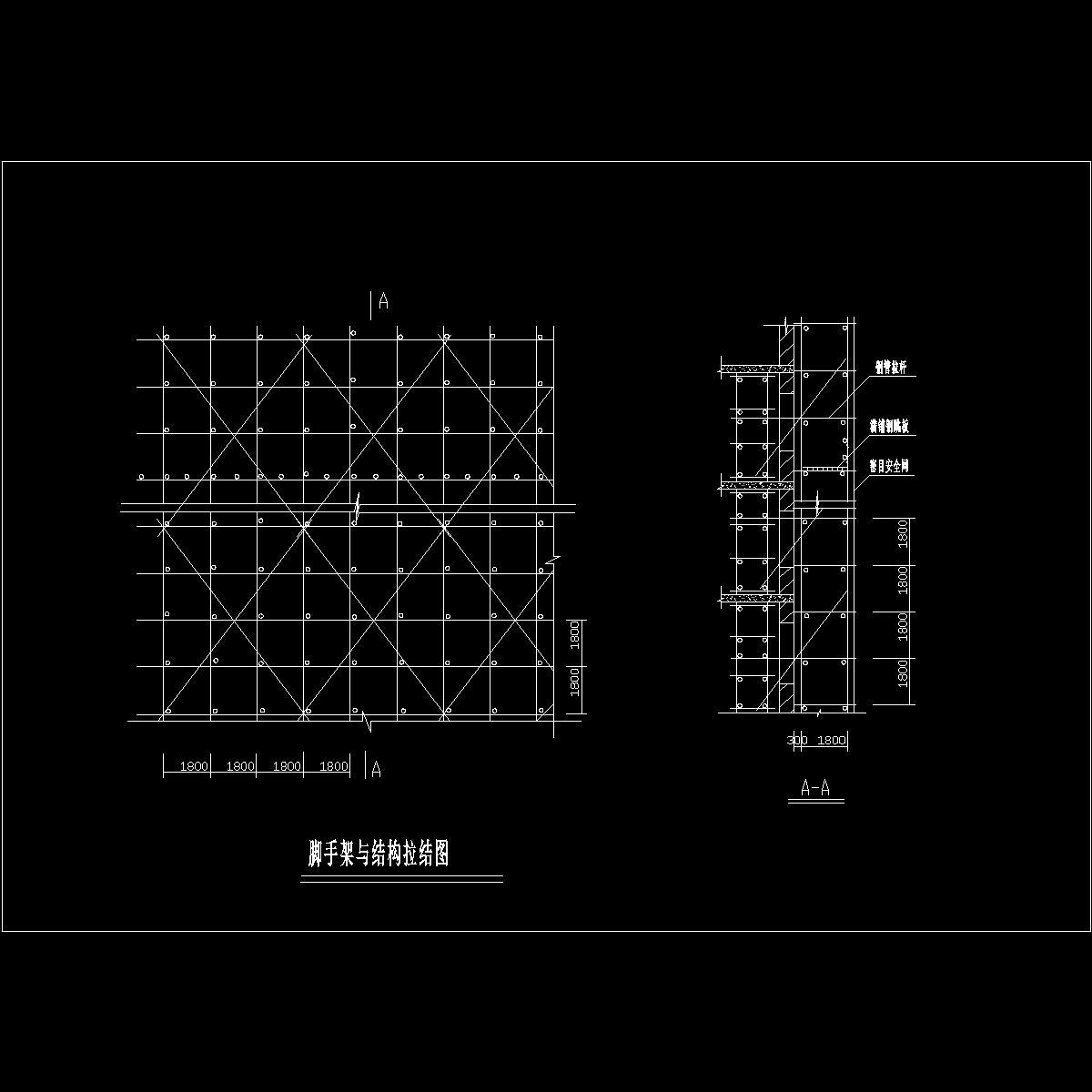

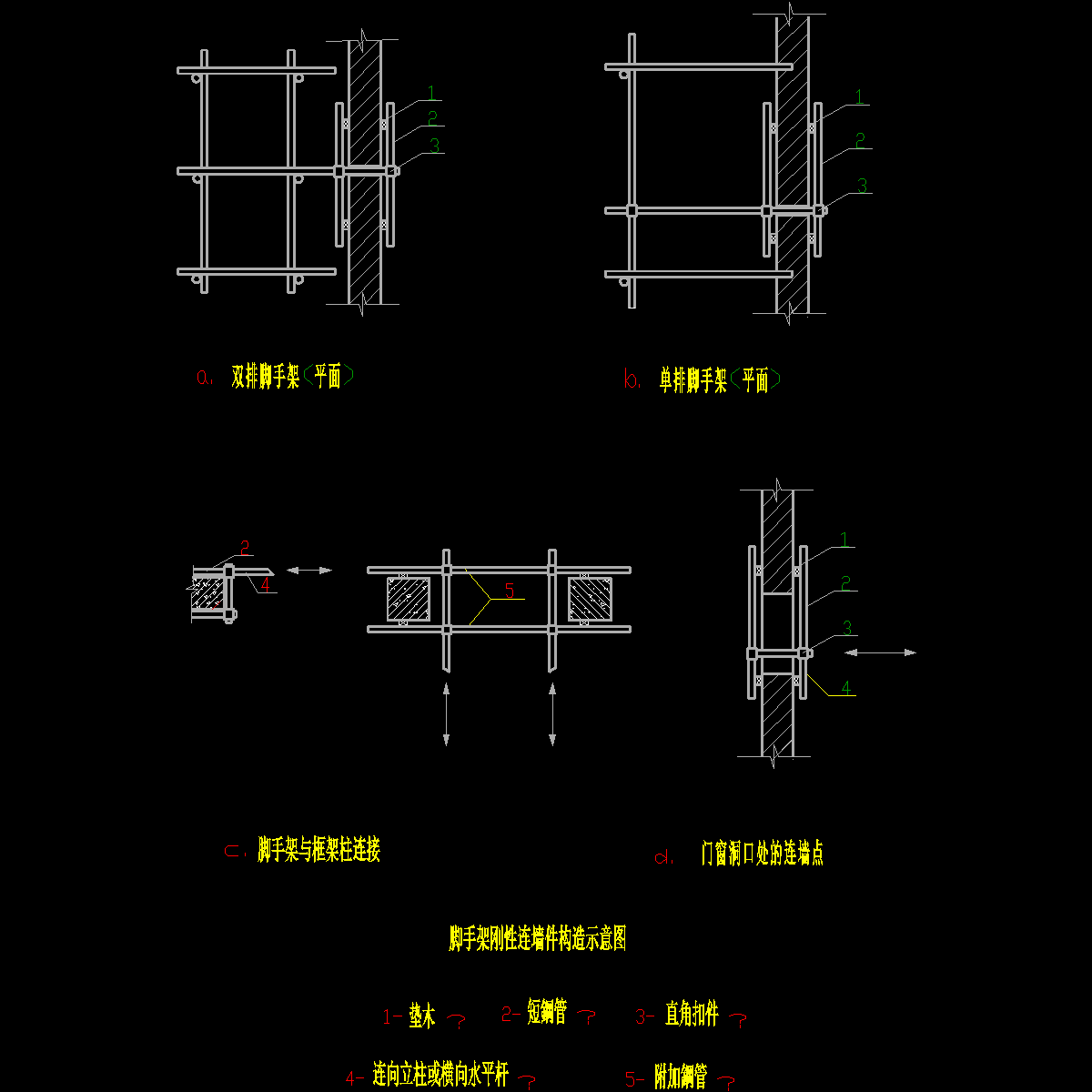

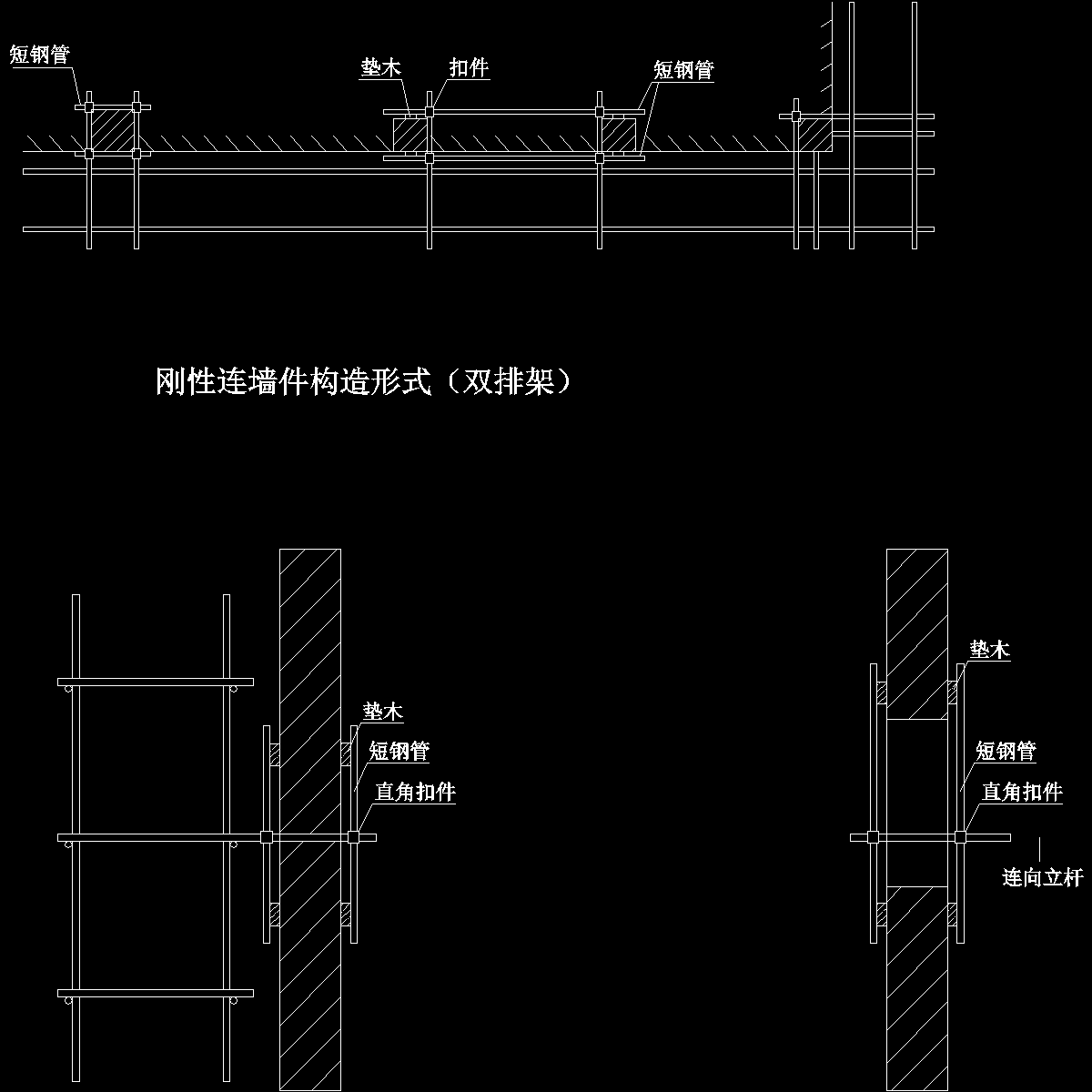

连墙构件

下部防护

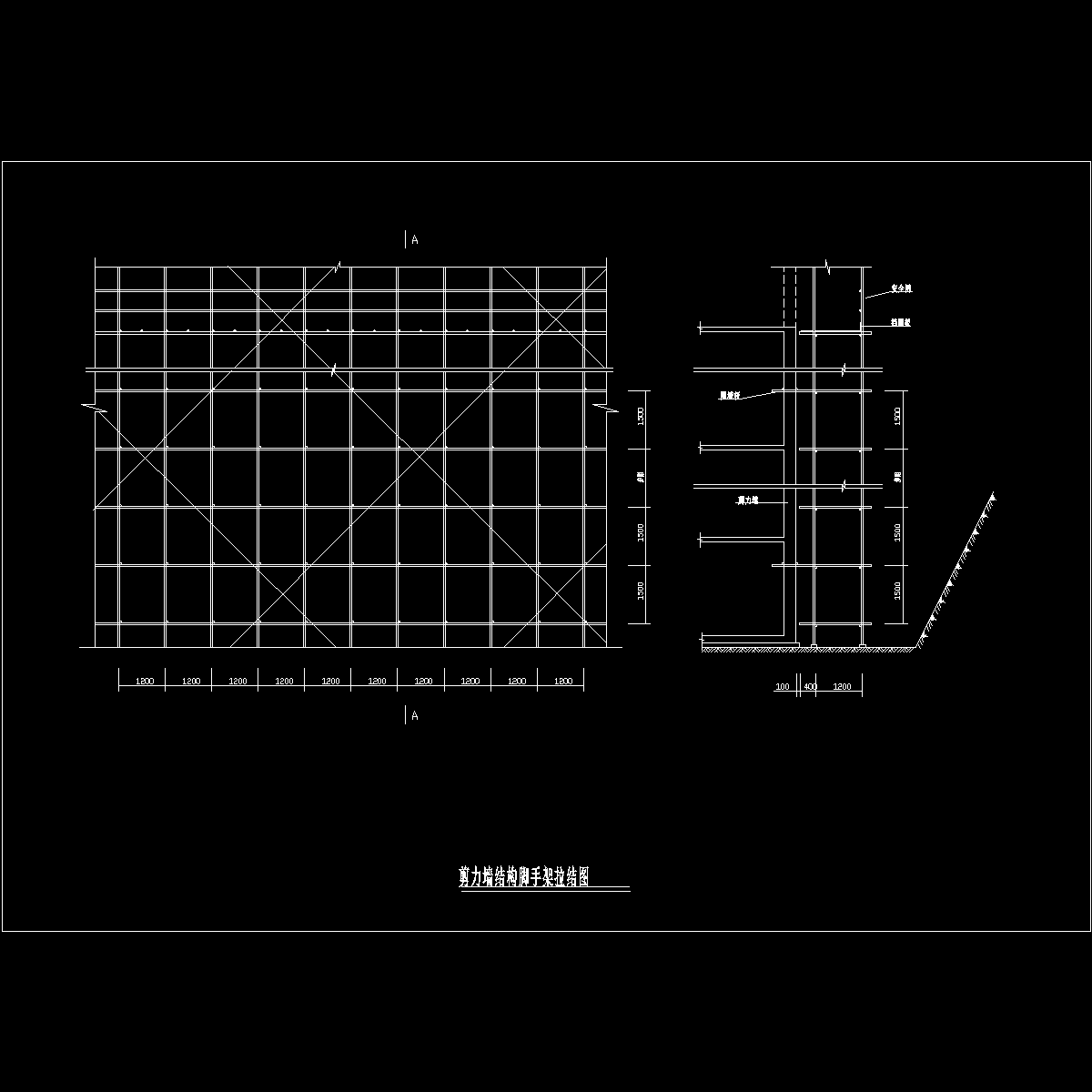

节点图01.dwg
节点图01.dwg
节点图02.dwg
节点图02.dwg
节点图04dwg.dwg
节点图04dwg.dwg
节点图05.dwg
节点图05.dwg
节点图07.dwg
节点图07.dwg
节点图08.dwg
节点图08.dwg
节点图09dwg.dwg
节点图09dwg.dwg
进度001.dwg
进度001.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewccedcsfe0cwwce.rar

5.48 MB

下载  售价: 100 积分    赚积分
