五、施工方案
xxx隧道出口端洞口施工时按设计要求先期作好洞顶截水沟，洞口排水沟的施工，防止地表水渗入开挖面影响明洞边坡和成洞面及仰坡的稳定；在进行开挖的过程中，仰坡防护与仰坡开挖同时进行，做到“开挖一级、防护一级”的要求，出口端边仰坡按设计打锚杆、挂钢筋网、喷砼防护；出口端仰坡采用注浆小导管进行成洞面加固。开挖前必须做好各种防护措施，保护施工及当地人员的安全；在洞口仰坡开挖后及时进行喷锚支护，并根据围岩稳定情况，加密(间距)、加长(长度)布置锚杆，加大喷砼厚度，确保洞口稳定。洞口边仰坡施工完毕后可采用平行工序，即施工洞口长管棚工程，同时隧道洞口开始边仰坡施工。明洞衬砌留待暗洞开挖掘进一定步距后进行…………
1、洞口工程施工保障
①、截水沟施工
隧道洞口开挖前，在洞口边仰坡开口线5米（水平距离）以外施工截水沟，截水沟设置沿地表坡面平滑顺直向下，避免出现急弯并通向路基边沟，以防雨季山坡汇积水冲洗已开挖的坡面。截水沟采用人工开挖法开挖,开挖完成后采用M7.5浆砌片石砌筑，砌筑完成后对截水沟两侧进行填土夯实。截水沟的上部进水口与原地面衔接紧密、或略低于原地面，下部出水口与自然沟顺接…………
②、洞口边仰坡土、石方的施工
由于洞口边仰坡的地层条件主要是腐植土及强风化砂岩，岩石颗粒相互间固结力很低，孔隙率较大，如遇雨水冲刷易引起坍塌，所以洞口边仰坡刷坡施工尽量避开雨季。另外刷坡尽可能地保持原地形坡度，避免超欠挖造成凹凸不平现象，达到顺坡目的。具体施工为：
1）清除地表草木植被等影响施工的地面植物…………
2）按设计图纸的坡度进行施工测量，精确测出边、仰坡开挖轮廓线及平台位置…………
3）履带式挖掘机进入施工场，并沿路修筑车辆通行的道路…………
4）进行开挖作业。对坡积亚粘土、残坡积砂质粘性土等土质直接用挖掘机开挖，从坡顶开始自上而下进行刷坡并预留成洞面核心土，一级边坡坡率为1：0.75，二级边坡坡率为1:0.75，平台宽2m。开挖下来的土石采用自卸车运输至指定的位置。岩石爆破开挖地段，采用“多打眼、打浅眼、少装药”的光面爆破，减小对洞口围岩的扰动…………
5）清理坡面上的浮石、危石，并修整坡面凹凸不平的地方…………
③、洞口边、仰坡的防护
洞口边、仰坡的防护要开挖一级防护一级。洞口边仰坡面防护为挂网锚喷结构，首先在已清理好的坡面上钻孔施作Φ42注浆小导管，锚杆长度为6m，按梅花型布设，间距为1.2m×1.2m,；然后挂Φ6.5钢筋网，网格间距20cm×20cm，钢筋网与锚杆头采用焊接或帮扎连接。钢筋网挂好后，喷射10cm厚C20混凝土将金属网与锚杆头进行覆盖包裹并确保金属网保护层厚度不小于2cm。施工完毕及时进行养护…………
由于洞口段为V级围岩,围岩稳定性很差,根据现场实际情况在必要的时候仰坡防护曾设φ42注浆小导管封闭围岩裂隙,更好的稳定住仰坡。为确保洞口安全,防止边仰坡出现不稳定因素发生坍塌,对洞口造成安全隐患，在进洞之后应尽早进行明洞施工…………
2、主洞开挖方案
根据图纸设计要求、具体施工简易性，水缸坡隧道依托新奥法的基本原理，以“管超前、严注浆、弱爆破、短进尺、快封闭、强支护、早闭合、勤量测”为原则进行施工…………
隧道洞口Ⅴ级围岩破碎地带主洞施工，先护后挖；辅助施工方式采用大管棚。开挖方式以风镐配合挖掘机施工为主，局部浅孔松动爆破配合，以最大限度地保护周边岩体的完整性，开挖方式采用三台阶分部开挖同时减少超挖量，及时初期支护提高围岩的承载能力…………
共30页

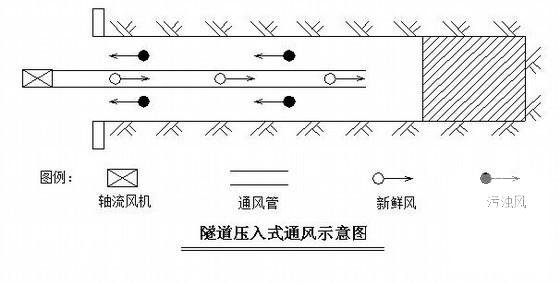

第 1 张图

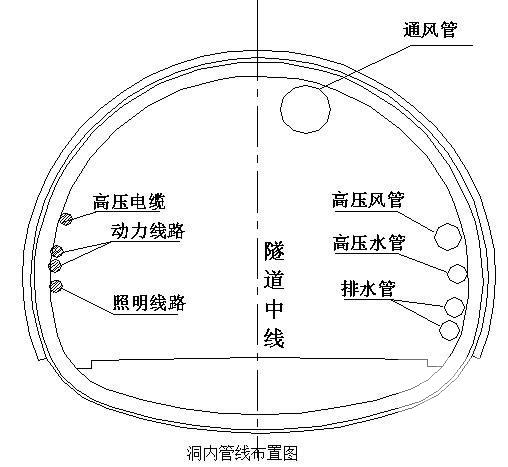

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
