四、施工方法及工艺流程
一、主动防护施工安装及维护
作为一种定型化的标准结构，其施工安装是非常重要的，必须保证其建筑设计结构形式和连接方式的正确，否则其防护能力得不到保障。同样，当系统受到落石冲击而发生结构形状改变后，系统的防护能力也可能发生不同程度的削减，要使防护能力得以维护，适当的维护也是必要的…………
1、清坡
在多数情况下，清坡工作并不是必须的，但以下两种情况是需要加以考虑的：
①当坡面上特别是施工人员的活动范围内存在浮土或浮石时，对可能因施工活动引起崩塌、滚落而威胁施工安全的，宜予清除或就地临时处理…………
②对坡面上存在的存在的将来又发生崩塌可能性很大的个别块孤危石，若它（们）的崩落可能带来系统的大量维护工作需要甚至超过系统的防护能力，则宜对其进行适当的加固处理或予以事先清除…………
2、放线
尽管定型化标准结构锚杆位置等是有尺寸限制的，但也有一定的允许调整范围，特别是对于锚杆来讲，其位置的确定具有更大的灵活性。此外，现场条件本身是非常复杂的，在设计图纸上不可能会得到完全的反映，特别是一些可以加以利用或需特别注意的细部特征。放线测量确定锚杆孔位(根据地形条件，孔间距可有0.3m的调整量)，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm，深15cm…………
3、基础施工

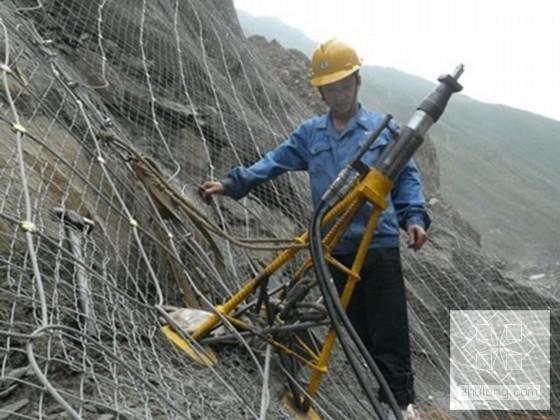

该项工作主要是为了保证锚杆的锚固能力，因此，对本身为基岩或坚硬岩土的位置，就具体化为锚杆孔的钻凿，而对不能直接成孔的松散岩土体位置，则可能包括基坑开挖、砼基础浇筑。按图纸设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长度长5cm以上，孔径不小于φ42：当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于φ35的锚孔内，形成人字型锚杆，两股钢绳间夹角为15°～30°，以达到同样的锚固效果…………
4、锚杆安装
对直接成孔的锚杆位置，锚杆采用灌注沙浆方式安装，对采用砼基础的地方，锚杆一般在浇筑基础砼的同时直接埋设。注浆并插入锚杆（锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表)，采用不底于M20水泥砂浆（若图纸无强度要求），孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天…………
5、支撑绳安装与调试
安装纵横向支撑绳，张拉紧后两端各用2～4个(支撑绳长度小于15m时为2个，大于30m时为4个，其间为3个)绳卡与锚杆外露环套固定连接…………
从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑绳间用φ1.2铁丝按1m间距进行扎结(有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下)…………
