二、施工方案
为满足施工要求，根据设计放出洞口边、仰坡，在开挖到位后对边、仰破进行支护，同时在洞口位置架设两榀钢架，对钢架定位、焊接后挂设钢筋网，喷射混凝土…………
喷射混凝土满足强度要求后，在钢架上按照设计部位、范围、间距、长度打设超前小导管，并对小导管进行注浆。在超前支护和洞口设置的初期支护满足设计要求后才能进行洞身开挖…………
1、边、仰坡开挖
施工前先进行洞口截水沟施工，同时在边、仰坡外侧设置监控量测点，对施工过程中边坡、仰坡的稳定性进行监控…………
边、仰坡土、石方开挖按照从上往下的顺序分层进行开挖，土方采用挖掘机开挖，人工配合刷坡。石方开挖采用松动爆破开挖，采用YT-28型风钻进行钻眼，开挖过程中严格控制炮眼位置、角度及炮眼深度和每次爆破的装药量，确保不超挖及减少爆破影响范围…………
火工品在运输过程中必须由有证的专职人员负责押送，雷管、炸药、导爆索等必须分装分运，运至现场要分开堆放，应避开风水管路、电线电缆、配电开关和有可能产生明火的地方…………
装药爆破过程中，必须由有证的专职放炮员进行操作，装药前应将炮眼眼内泥浆、石屑吹洗干净，严格按照设计的爆破参数进行装药，对已装药的炮眼应及时用炮泥堵塞密封…………

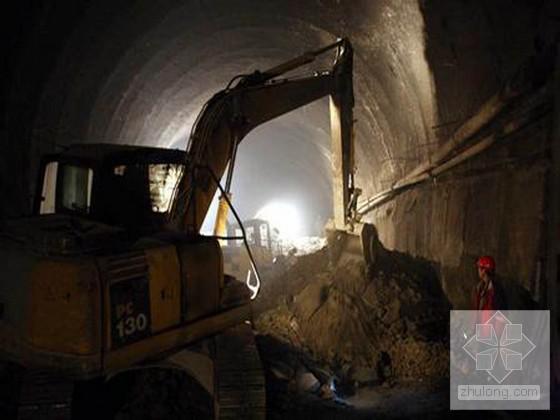

出碴采用挖掘机、装载机挖装，自卸汽车运输至弃碴场……
2、砂浆锚杆施工
锚杆采用φ22螺纹钢筋，长度3m，边、仰坡锚杆设置间距为1.5×1.5m，洞身锚杆设置间距为1.2×1.0m。采用YT-28钻机钻孔，锚杆孔的深度大于锚杆长度10cm、锚杆孔距允许偏差为±15cm…………
砂采用中粗砂，最大粒径不得大于2.5mm，使用前过筛清洗，水泥选用42.5号普硅水泥，砂浆标号符合设计要求…………
砂浆锚杆注砂浆时将注浆管先插到距孔底5～10cm处，并随砂浆的注入缓慢匀速拔出，随即迅速将锚杆插入；若孔口无砂浆溢出，应将杆体拔出重新注浆。注浆时要始终保持注浆管口埋在砂浆内，以免浆中出现空洞…………
锚杆应除锈、除油，并保证杆体顺直。锚杆杆体在插入到位后，用木楔将孔口卡住，防止杆体滑出。锚杆的插入长度不小于设计长度的95%，砂浆未达到设计强度的70%时，不得随意碰撞，三天内不得悬挂重物…………
