一份隧道斜井截水天沟施工节点设计CAD图纸(混凝土)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附注：
1、本图除注明者及钢筋直径以毫米计外，其余均以厘米计。
2、本图为隧道范围内截水天沟图。
3、Ⅰ型沟适用于地面自然坡度较缓地段，Ⅱ型沟适用于地面自然坡度较陡（坡率缓于1：1）地段，Ⅲ型截水沟适用于地面自然坡度较陡（坡率陡于1：1）地段。
4、各沟型沟身采用现浇C25混凝土，其中Ⅰ型、Ⅱ型沟设置φ8钢筋网网格间距20cm×20cm,Ⅲ型沟设置双层φ12钢筋网，网格间距20cm×20cm。
5、Ⅲ型沟铺砌采用现浇C25混凝土，与墙体整体现浇。
6、截水天沟中线距边仰坡开挖线边缘不小于5m,流水坡度不小于3%，并根据地形、汇水流量等合理选择天沟型式及设置位置。
7、本图未详尽处，参见相关规范、规定及设计图。

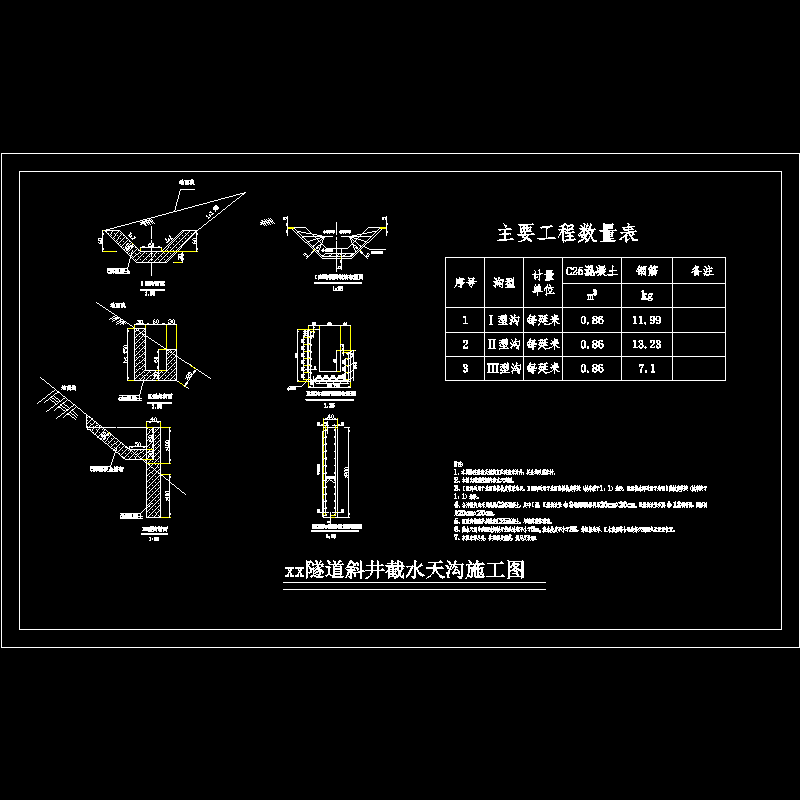

第 1 张图
