• 一、项目概要
• 二、自然概况
• 三、 施工工艺 流程
• 四、施工方法
• 1、钻机工作平台开挖
• 2、测量放线：
• 3、施作导向墙、安设导向管
• 4、封闭开挖面
• 5、钻孔
• 5、管棚的加工
• 6、管棚及钢筋笼安装
• 7、注浆
• 8、注浆异常现象处理：
• 9、注浆时应注意事项：
• 五、施工人员、机械设备投入表
• 六、施工进度安排
• 七、质量保证措施
• 八、安全注意事项

附件详情

由于隧道洞口浅埋、偏压，为确保开挖稳定，在隧道左、右线进、出洞口40m，隧道拱部120°范围内采用Φ108无缝钢管（壁厚6mm）超前大管棚注将支护辅助施工，共设四环，每环钢管总长40m，环向间距0.4m，外插角约为1°，注水泥浆。根据现场实际情况，必要时可注水泥-水玻璃双液浆。
隧道开挖最大尺寸为宽×高=14.1m×9.38m。隧道限界宽度为13.25m，限界高度为5m，路面宽度为11.75m。
设计采用C25钢筋混凝土套拱作长管棚导向墙，套拱在隧道开挖轮廊线以外施作。套拱内设3榀Ⅰ20a工字钢拱架作为定向拱架，拱架之间用Φ22螺纹钢连接，间距为100cm。
超前大管棚采Φ108mm热轧无缝钢管，壁厚6mm，节长4m、6m。采用Φ90厚5mm长15cm的钢管连接，纵向同一横断面内的接头数不大于50%，相邻钢管的接头至少须错开1m。超前大管棚施工时，钢管与隧道中线平行，其仰角为1°（不含路线纵坡度）。

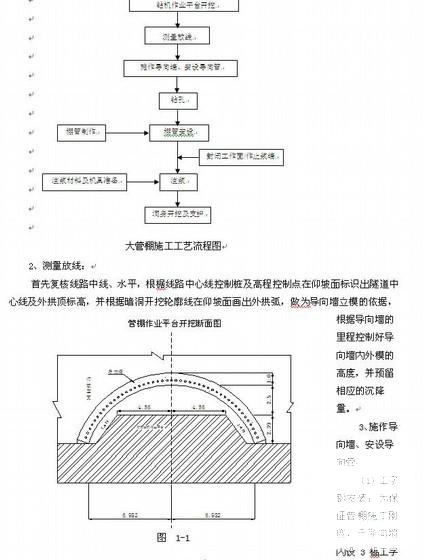

第 1 张图

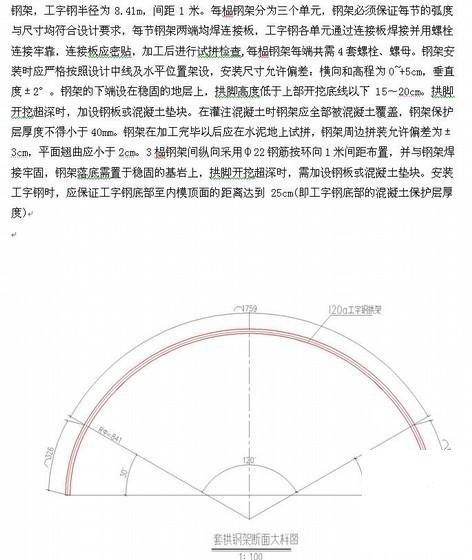

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
