隧道工程超前小导管支护设计CAD图纸(现场试验)(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注：
1.本图尺寸除钢筋直径以mm计外，余均以cm计。
2.注浆参数建议值为：
水泥浆水灰比0.5～1.0；
水泥水玻璃双液浆体积比1：0.6～1：0.8；
水玻璃浓度控制在35Be。
注浆压力控制在0.5～1.0Mpa,终压2Mpa。
实际值根据现场试验确定。
3.注浆前对所有孔眼安装止浆塞，防止浆液从其
他孔眼溢出。
4.本图适用于进口段Ⅳ级围岩路段，暂按10m长度
考虑。
……共计2张，设计于2008年

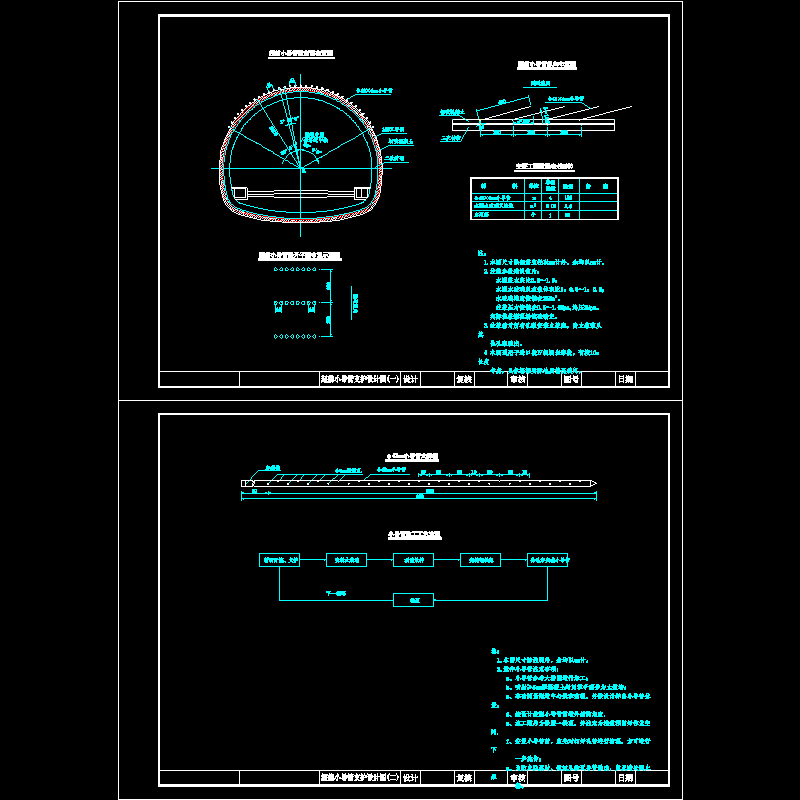

第 1 张图
