第四章、隧道主要施工方法
1、明洞
(1)在明洞拉槽开挖前结合路基事先做好排水工作，洞顶环形截水沟进行先期完成；洞口开挖原则：尽量减少洞口刷坡，争取早进洞的原则…………
(2)明洞口的桩号是规定的不可改变，暗洞口的桩号是允许改动的，应根据现场实际情况经业主、设计、监理和项目部共同确认后进行调整…………
(3)洞口仰坡及明洞开挖边坡防护以临时加固为主，边仰坡开挖时严格按设计要求施工，开挖时自上而下逐段开挖及时支护…………
(4)当明洞结构基础一侧在基岩上，另一侧在土层上是，为防止不均匀沉降，土层区段的明洞基础应挖至基岩面，且基岩面应挖成台阶形，再浇筑片石砼基础层，方可做明洞结构…………
(5)当明洞基础超过设计的深度时，施工队要及时报告并办理变更手续…………
(6)明洞基础应落在稳固的基础上，基础承载力不小于350kpa，如基础不稳应进行处理…………
(7)边仰坡、明洞开挖废弃的土石方，应堆放在指定地点，边坡、仰坡上方不得堆置弃土、石方…………
2、洞口边仰坡支护参数
(1)洞口仰坡及明洞开挖边坡防护以临时加固为主…………
(2)覆盖层表土全风化岩层部分，开挖坡率1:1，喷砼层厚15cm+双层E6定型钢筋焊接网+Ф22砂浆锚杆长8～10m，间距2×2m…………
(3)强风化岩层坡率1:0.75～1:1，喷砼厚度15cm+双层E6定型钢筋焊接网+Ф42×4mm注浆小导管长4.5m，间距1.5×1.5m…………
(4)中风化层坡率1:0.25～1:75，喷砼厚度10cm+单层E6定型钢筋焊接网+Ф22砂浆锚杆长4.5m，间距1.5×1.5m…………
3、洞门施作方法
(1)施工工序
测量放样→基础开挖→清理基底→洞门和翼墙基础浇筑→洞门和翼墙墙身C15片石砼浇筑→花岗岩砌块饰面→帽石施工…………
(2)按设计图纸要求测量放样后，进行基础开挖。基础开挖采用机械开挖人工配合修整，开挖后检查断面几何尺寸，并对基底进行清理并使之平整，使地基承载力满足设计要求，经监理工程师检验同意后，才进行基础浇筑…………
(3)C15片石砼浇筑时采用两面立杆挂线，外面线型垂直整齐，内面线型顺直，坡比要符合设计要求。在砌筑过程中经常校正线杆，以保证洞门和翼墙各部尺寸符合设计要求…………
(4)当洞门和翼墙基础设置在岩石的横坡上时，清除表面风化层，并做成内倾式台阶…………
(5)在浇筑基础前，如基底为基岩，先将基岩表面清洗、湿润，并做成内倾横坡，再进行浇筑。浇筑工作因故中断后再进行浇筑时，应清扫和湿润浇筑层表面后再进行浇筑。基础浇筑必须支立好模板…………
(6)洞门墙饰面采用石质坚硬的毛面花岗岩细料石砌块进行分层浇筑，浇筑时砌石分层错缝，C15片石砼饱满，没有空洞…………
(7)洞门墙饰面采用毛面花岗岩细料石砌块，规格尺寸为60cm×30cm×25cm，浇筑采用一顺一丁的排列方式，丁石的规格尺寸为30cm×30cm×45cm。用7.5号水泥砂浆勾缝…………
(8)翼墙采用C15片石混凝土，片石应选用石质均匀强度符合要求的块石，并清洗干净，片石应散布在混凝土中，严禁片石堆砌。帽口石采用C15砼浇筑…………
共77页

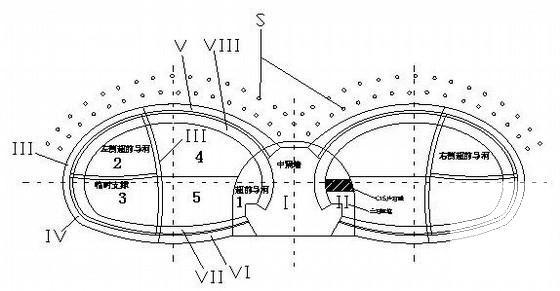

第 1 张图

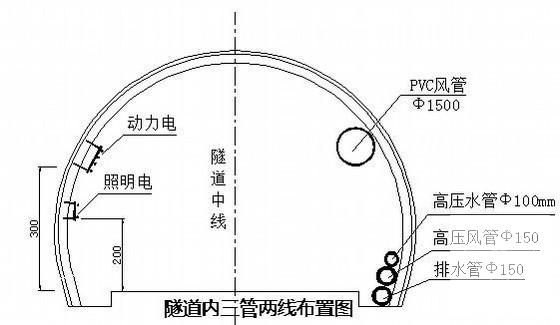

第 2 张图

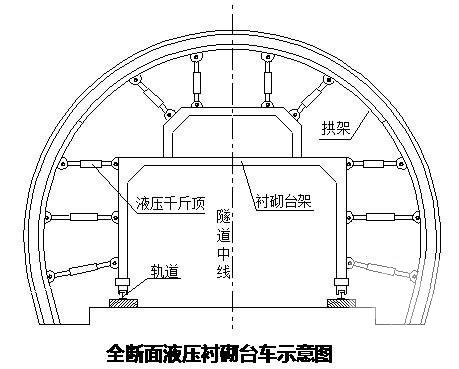

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
