二、施工技术方案
1、套拱施工
为保证隧道公路的交通安全，隧道进口段采用Ф127×4.5mm的大管棚进行超前支护。为保证洞口稳定和准确施打大管棚，在明洞衬砌范围外施作50cm厚纵向80cm长的C25砼套拱，套拱内埋入Ф150×5mm长3.0m的导向钢管。一方面支挡仰坡防止坍塌，另一方面作为大管棚钻孔导向…………

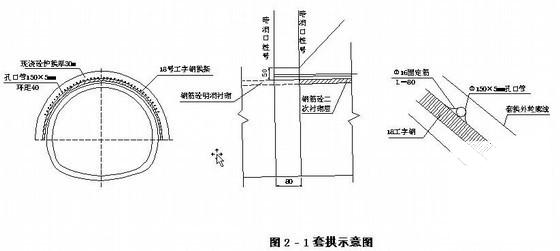

套拱作为管棚的固定端，拱内环向设两榀I18钢拱架，其中布置35个Φ150孔口管，孔口管与18工字钢焊为整体。Φ16固定钢筋与孔口管、18工字钢采用双面焊接，焊缝长度大于8cm。套拱采用C25砼，浇注采用支立钢拱架，组合钢模板施工。套拱在洞口边、仰坡加固稳定后施作…………
套拱施工时注意的事项：
（1）准确测量，定出套拱施工的平面位置和里程。尤其是套拱内用于固定大管棚孔口管的I18钢拱架位置须精确测量放样…………
（2）套拱内I18钢拱架架立必须垂直，不得扭曲变形，钢拱架拱脚安置在稳定的基岩或混凝土底座上，在洞口岩石上打设锚杆，锚杆端部焊于钢拱架上，前后两榀拱架用纵向Ф22钢筋连接，Ф22钢筋沿钢拱架环向间距2米一根…………
（3）套拱内35个Φ150孔口管与I18工字钢焊为整体。位置准确，在浇筑套拱C25混凝土时，孔口用麻袋片等物堵塞，以防混凝土进入孔口管…………
2、大管棚施工
①大管棚钢管钻、进施工
套拱施工完成后，利用液压钻孔台车钻孔、压钢管施作管棚，管棚一次施做到设计长度30m…………
管棚采用节长6m、Φ127×4.5mm热扎无缝钢管，以长15cm的丝扣连接，钢管前端呈锥形，尾部焊接φ10加紧箍，管壁四周钻2排φ20mm压浆孔，环向间距40cm，共布置35根。采用管棚钻机沿开挖外轮廓周边以1°外插角钻设管棚孔，将钢管打入围岩。钻孔时钻机的立轴方向必须准确控制，以保证孔向正确，并经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求，及时纠正…………
②大管棚注浆施工
管棚钢管钻进以后，注浆前注浆系统要试运转“热身”，一般为20分钟。利用注浆泵先压水检查管路是否漏水，设备状态是否正常，尔后再做压水试验，以冲洗岩石裂隙，扩大浆液通路，增加浆液充塞的密实性，核实岩石的渗透性。压水试验结束以后，管棚钢管中插入钢筋笼，用高压泵灌注M30水泥砂浆，压力控制在1Mpa左右，当出气孔流浆后停止压浆，用钢板封堵管口…………
共14页
