[设计结构]隧道工程出口端洞口施工方案

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

五、洞口开挖方法
根据隧道洞口的设计结构、边仰坡坡度及洞口地形实际标高，详细计算洞口边仰坡开挖边线的坐标。利用附合导线与以上计算坐标的相对关系，使用全站仪在地面上放出洞口边仰坡开挖轮廓线，控制洞口边仰坡的开挖…………
洞口开挖施工前，测量定位、放出开挖边线后，明确开挖范围，判定开挖范围地质状况；及时施做边仰坡、洞顶截水沟等，完善洞口排水系统与路基永久排水相结合…………
洞口采用自上而下分层明挖法施工，洞口表层土方及风化软岩采用机械开挖，硬岩和机械开挖困难的部位采用松动爆破开挖;土方及风化软岩边仰坡预留二次开挖层，采用人工配合机械开挖，岩石地层采用风动凿岩机钻孔，浅孔控制爆破开挖，且预留二次光面爆破层,侧卸式装载机、挖掘机装碴，自卸汽车运输，确保边仰坡平顺、稳定，为进洞施工创造条件…………
在洞口开挖过程中，工作面控制在2%左右的单面坡，坡脚设置临时排水沟，以利于排除工作面上的积水，保持工作面干燥，提高开挖效果…………
洞口开挖坚持边开挖，边防护的原则，二次开挖完成后，及时按照设计进行边仰坡防护，以防破坏坡面稳定性和整体性，边仰坡采用喷锚网防护，喷C20混凝土8cm，φ6.5钢筋网间距20×20cm，锚杆采用Φ22砂浆锚杆，长3.5m…………
为确保顺利进入暗洞施工，成洞面开挖完成后，严格按设计要求及时进行成洞面防护…………
共15页

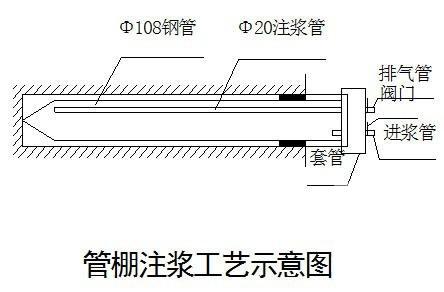

第 1 张图

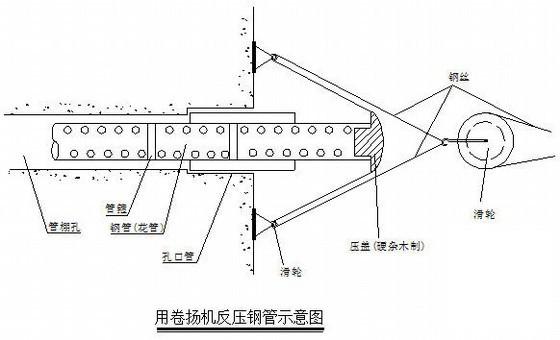

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
