水电站导流洞进出口及尾水出口工程CAD施工图纸.dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为水电站导流洞进出口及尾水出口工程施工图，包括进出口开挖支护施工图、进口开挖支护分层纵剖图、尾水出口开挖支护示意图、典型梯段爆破施工图、闸室塔机布置示意图、导流隧洞进水塔混凝土浇筑施工图、进口引渠混凝土施工图等。 　　14张，

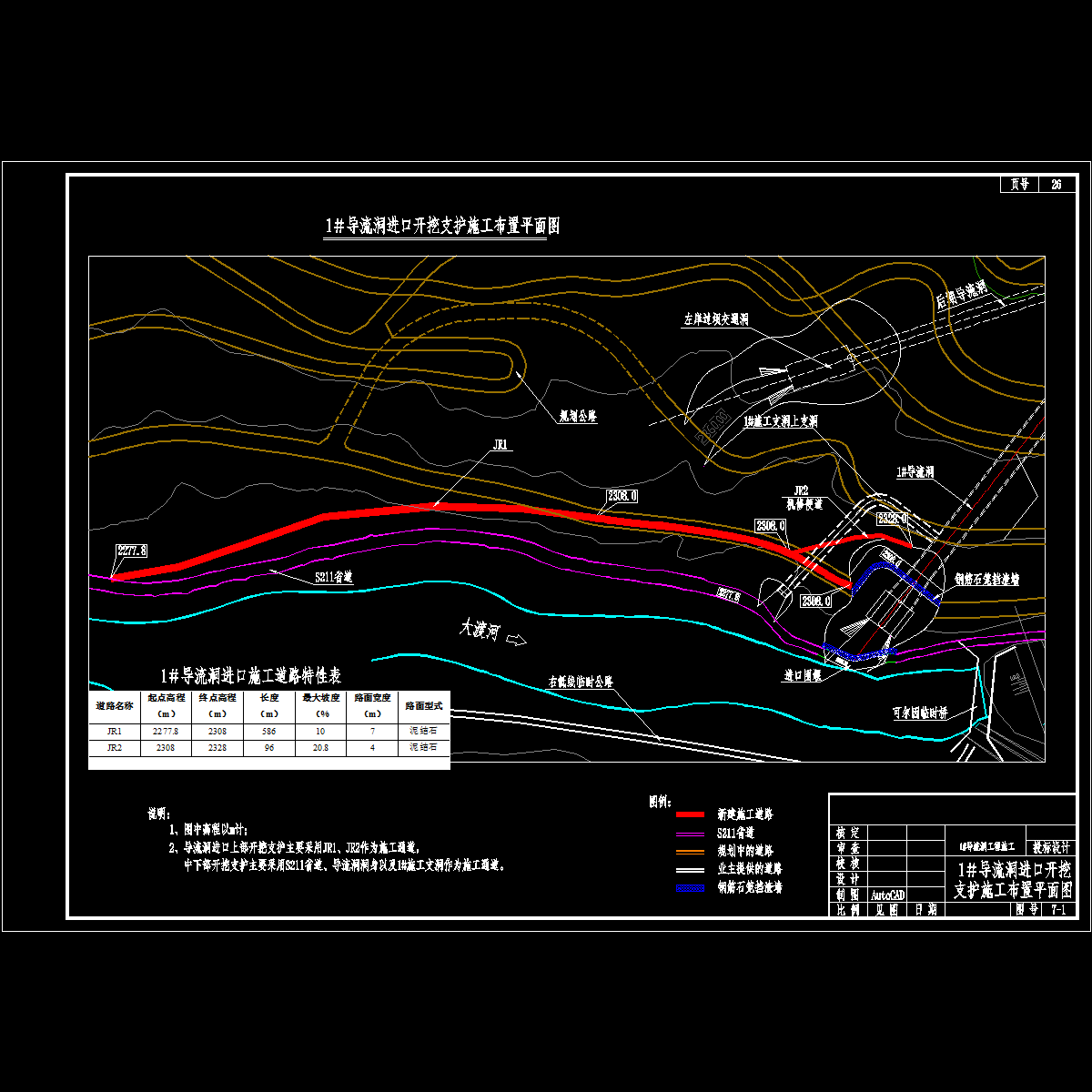

图7-1 1#导流洞进口开挖支护施工布置平面图.dwg

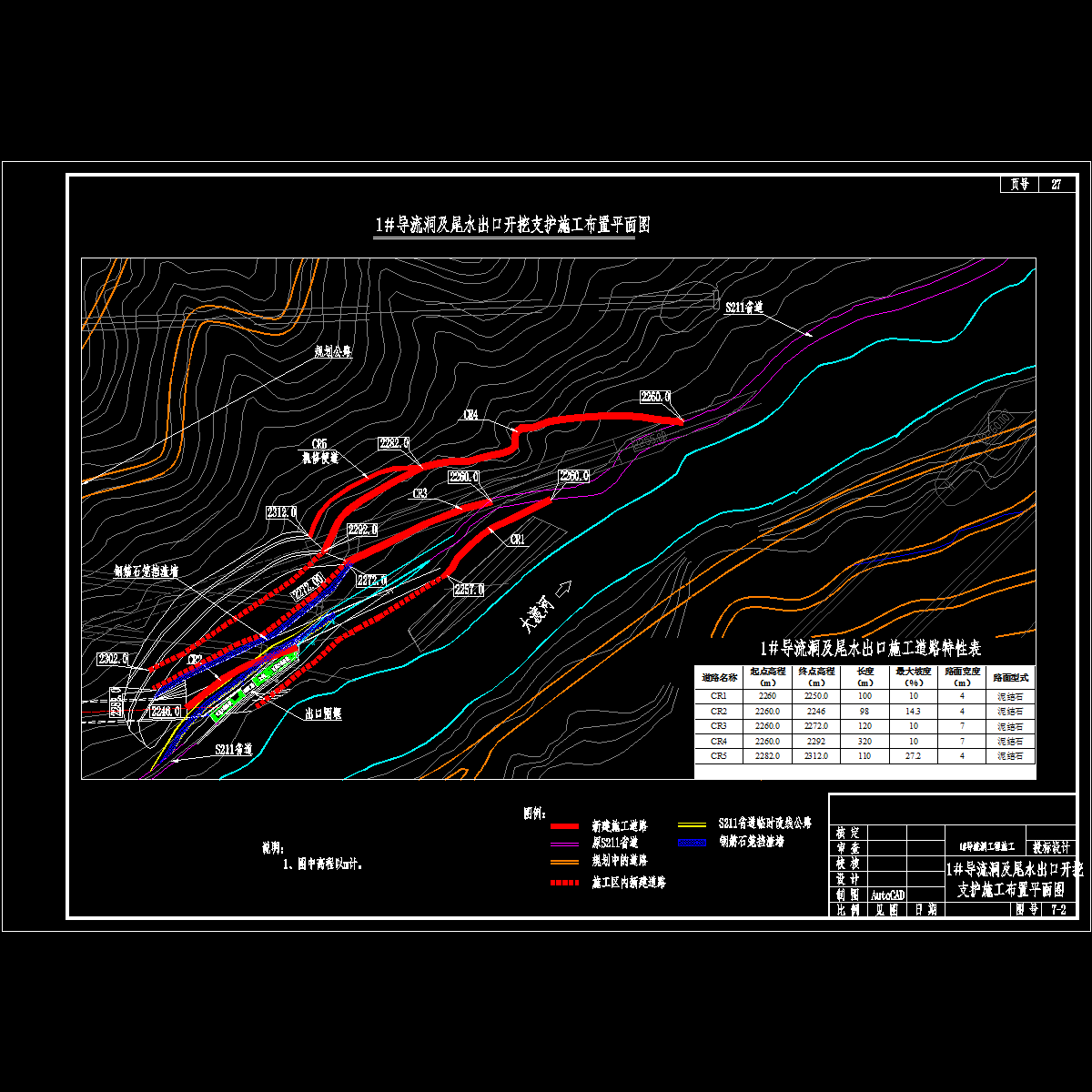

图7-2 1#导流洞及尾水出口开挖支护施工布置平面图.dwg

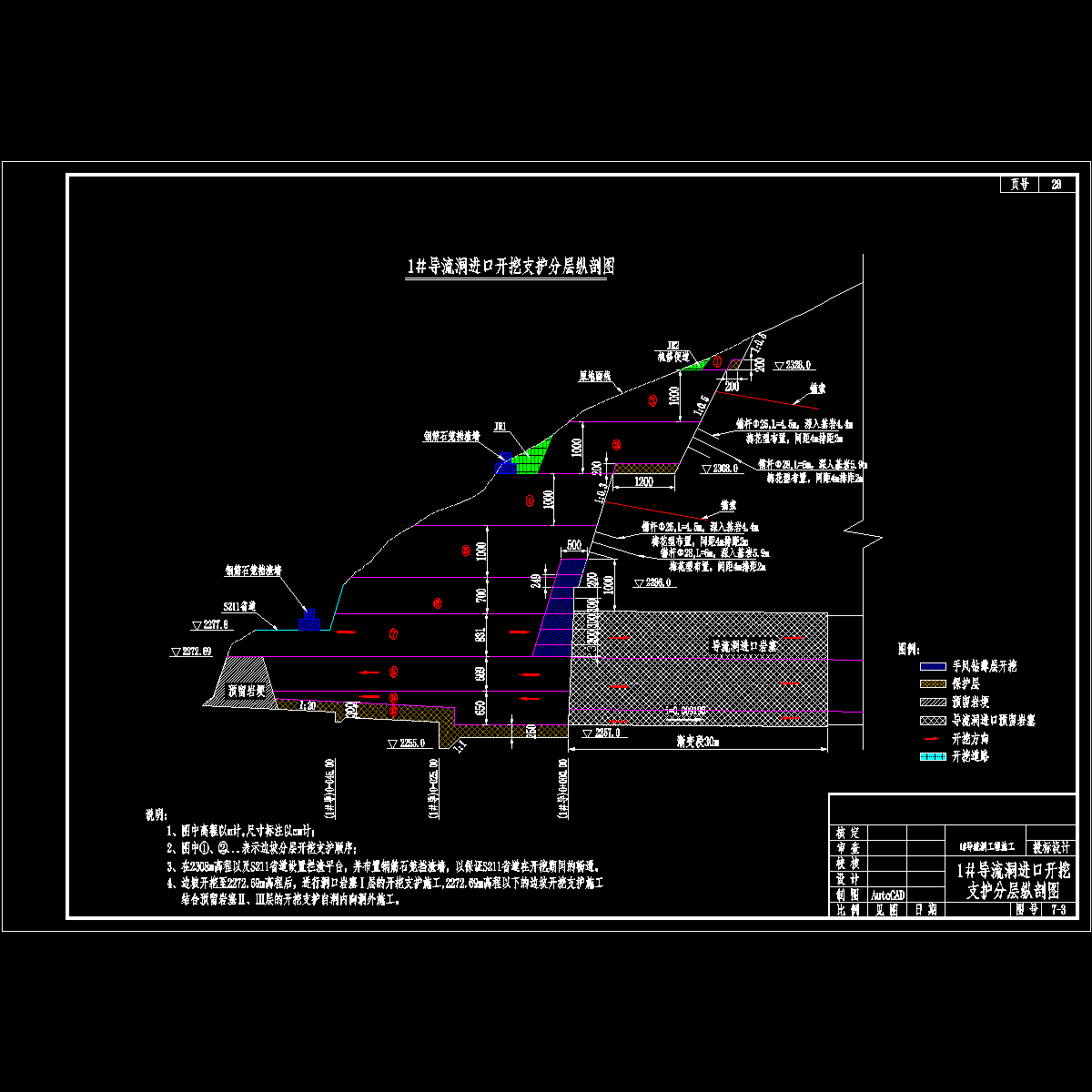

图7-3 1#导流洞进口开挖支护分层纵剖图.dwg

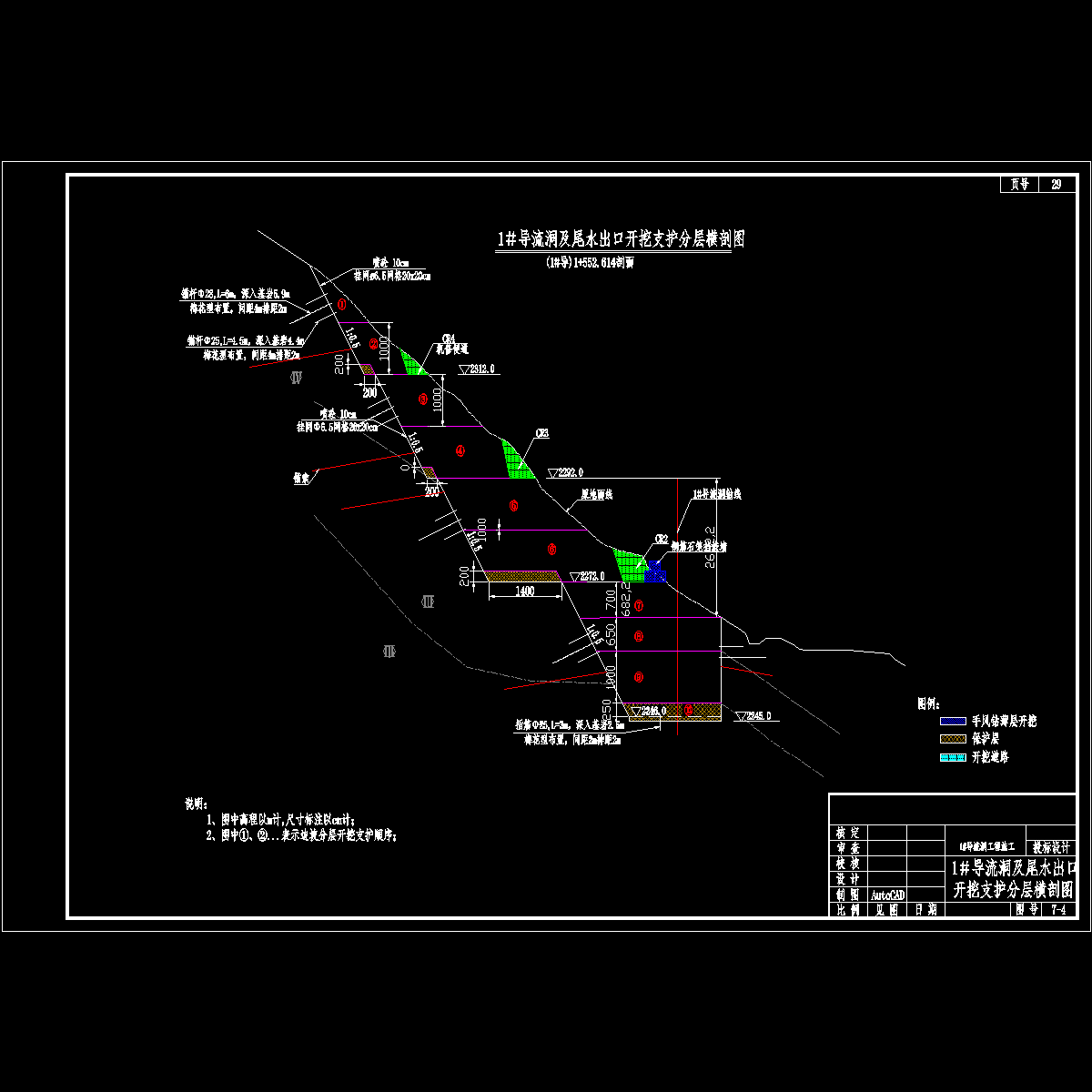

图7-4 1#导流洞及尾水出口开挖支护分层横剖图.dwg

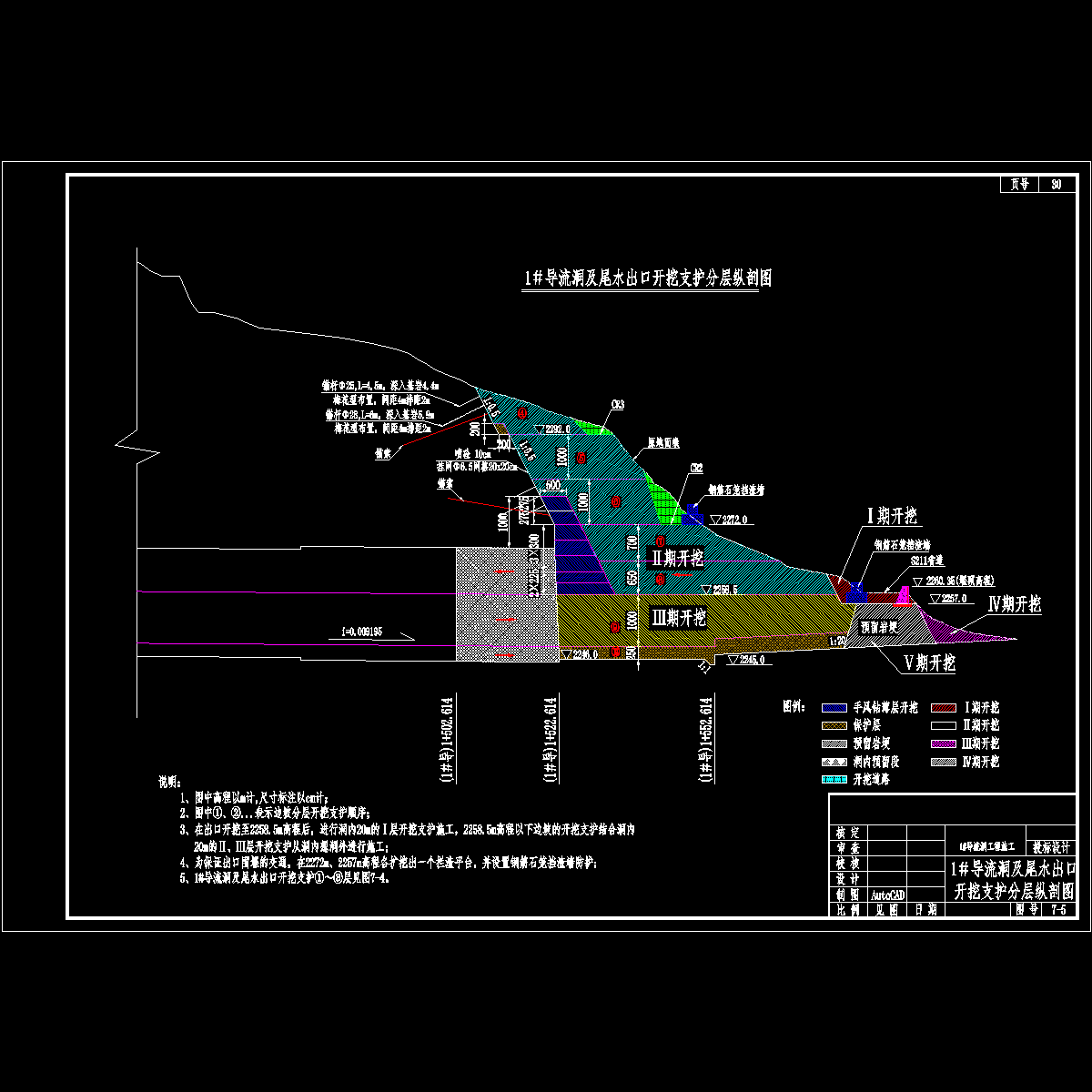

图7-5 1#导流洞及尾水出口开挖支护分层纵剖图.dwg

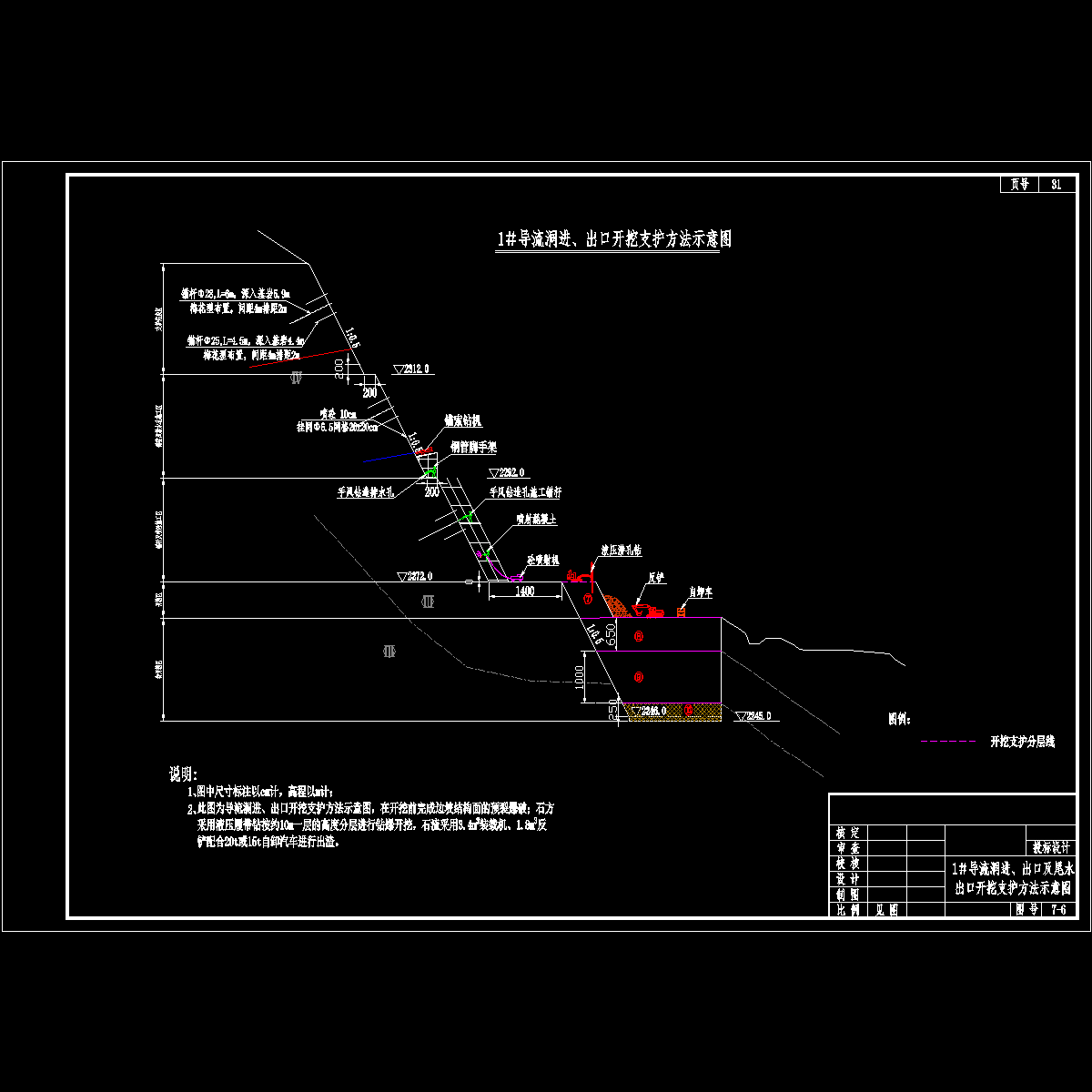

图7-6 1#导流洞进、出口开挖支护方法示意图.dwg

图7-7 1#导流洞进、出口开挖支护流水作业工艺布置示意图.dwg

图7-8 典型梯段爆破布置图.dwg

进出水口混凝土施工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
