隧道工程监控量测专项施工方案

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 目 录
• 1项目概要1
• 2编制依据1
• 3监控量测目的2
• 4一般规定2
• 5监控量测组织机构及任务划分3
• 5.1人员机构3
• 5.2人员职责3
• 6隧道现场监控量测内容与方法5
• 6.1隧道现场监控量测项目选择5
• 6.2量测测点的要求6
• 6.3洞内、外观察7
• 6.4拱顶下沉、净空变化量测8
• 6.5浅埋隧道（隧道浅埋段）地表下沉量测11
• 7监控量测数据分析及信息反馈12
• 7.1监控量测数据处理12
• 7.2监控量测信息反馈及工程对策12
• 8报告提交及资料验收16
• 8.1报告提交16
• 8.2资料验收16
• 附录A 开挖工作面地质状况记录表
• 附录B 隧道净空变化量测记录表
• 附录C 拱顶下沉量测记录表

附件详情

标段共3个隧道，长度为347m、352m、819m，V级围岩共长718m，II级围岩275m、IV级围岩173m。最大埋深为35.96m，最小埋深约2.8m。主要开挖方法为明挖、交叉中隔壁法、三台阶七步开挖法、全断面法。
监控量测目的：确保施工安全及结构的长期稳定性。验证支护结构效果，确认和调整支护参数和施工方法。确定二次衬砌施做时间。监控工程对周围环境影响。积累量测数据，为信息化设计与施工提供依据。
监控量测必测项目：洞内、外观察；拱顶下沉；净空变化；地表沉降。
……共计16页，

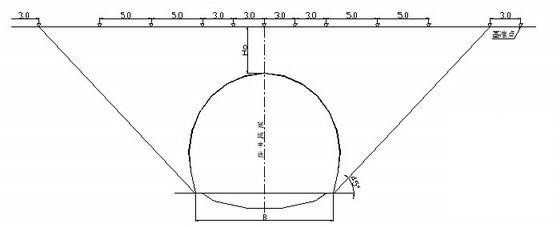

地表沉降横向测孔

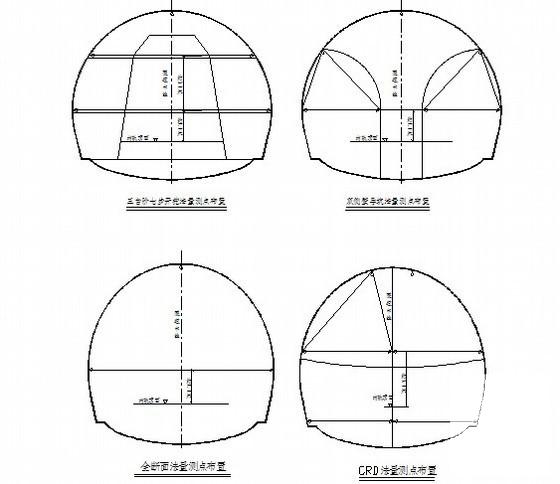

拱顶净空变化量测点

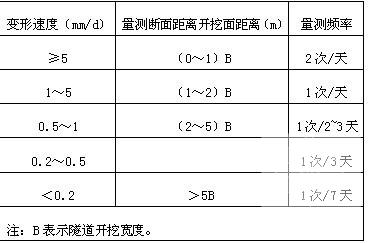

监控量测频率表

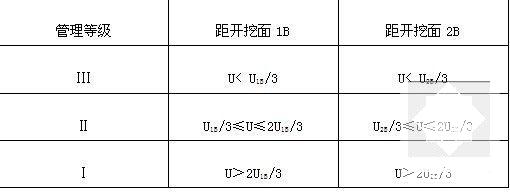

位移管理等级

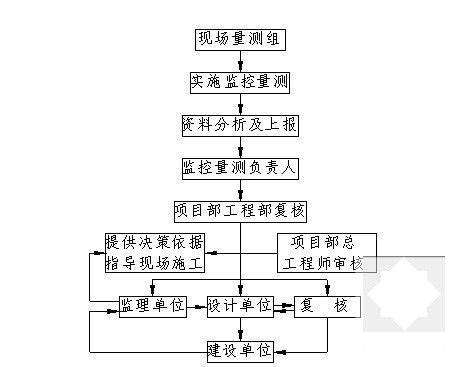

监控量测工作流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
