[机电安装工程]隧道工程移动脚手架平台施工专项方案

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三 移动 脚手架 方案选择
本移动架体用于隧道内装饰装潢、机电安装工程及手孔封堵。按照施工内容分为防火板施工，侧墙装饰板施工，及圆隧道管片手孔封堵等。对应于施工部位的不同合理搭设移动脚手架的形式。脚手架越高，其安全稳定性越不利，该项目中所用脚手架最大搭设高度为5.6m（含1.2m护栏），位于隧道上层。所有架体在搭设及使用中必须牢固，稳定性能满足荷载要求…………
3.1、移动式操作平台特点
1、门式移动脚手架操作平台基本采用半成品可拆卸式组件，几何尺寸标准化，无需专业人员拆装，一般施工人员按照产品说明书都能安全快捷地进行拆装，架设效率高，省工省时、安全可靠、经济适用；再根据隧道内施工条件设置必要的防溜车、防倾覆措施，满足施工安全验收规范即可…………
2、结构合理，受力性能好，充分利用利用钢材强度，承载能力高。使用安全方便：可加层可降层，只要把上层拼装件拆下一层（步）把平台板放至下层（步）就可低层施工，反之加层同样操作。扶手为拆叠扶手，在移动时上部碰到障碍物时，扶手可放下，平台移过了障碍物时再把扶手竖立固定，如果上层作业完后，可降层作业…………
3、采用下大上小，台阶式搭设，安全性能好，可反复使用…………
3.3、脚手架的搭设流程及要求
1、搭设方法

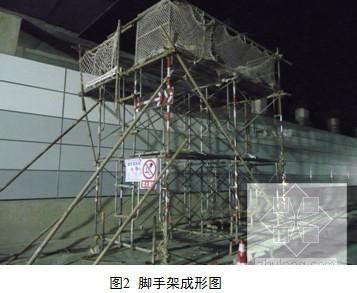

门式钢管脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。移动脚手架的搭建是一项详细并且仔细的工作，需要工作人员在搭建时专心去做，以便保证人身安全。成型后下层施工用移动脚手架见图2…………
以下为门架的构造要求：该项目四轮移动式操作平台的构造采用梁板结构的形式，以Φ48×3.5mm 的脚手架钢管用扣件相扣接进行制作。操作平台的周边，按照临边作业的要求设置两道防护栏杆（高度约1.2m）并配置登高扶梯，梯子不得缺档，横档间距以30cm为宜…………
2、搭设要求
移动式操作平台的轮子与平台的结合部位要焊接牢固和绑扎可靠。两根四轮中间立柱的底端应离地面有一点距离，这样使操作平台推移方便，但立柱的底端与地面的距离不能超过80mm，以便使用时可将立柱底下垫实固定。底座以D140钢管与立杆电焊固定。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接…………
对接，搭接应符合下列规定：
(1) 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3…………
(2) 搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm…………
共16页

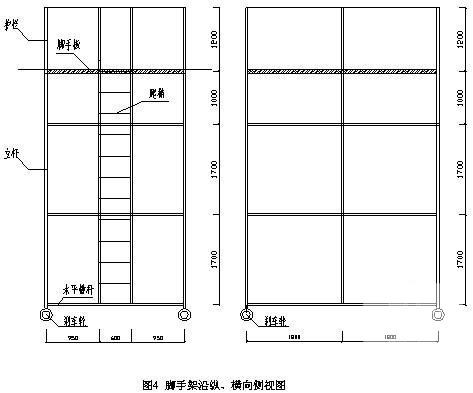

脚手架沿纵横向侧视图
