[工程专项方案]三峡库区综合整治生态护坡工程施工方案

[复制链接]

0

主题

0

帖子

1345

积分

超级版主

Rank: 8Rank: 8

积分
1345
发表于 2020-2-7 09:23:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

本施工方案为山峡库区综合整治工程中的防洪护岸工程专项方案,根据地形地质条件该项目选用直立式挡墙+斜坡护岸的型式,进行工程总布置。本方案重点讲述生态护坡施工阶段。生态护坡高度5.5米,坡面面积8362.9m2,边坡为岩质填方边坡,坡率1:2。
[主要工艺]
回填 施工工艺 :底层洒水复压→测量放样(坡脚线)→铺料、推平→碾压密实→进入下一层循环施工。
人行道 施工工艺 如下:挖机整平回填面→夯机夯实→铺碎石(厚度20cm)→立模浇筑混凝土(厚度30cm)→拆模养护。
护坡砌块施工流程:坡面碾压密实→摊铺粗砂(5cm)→摊铺碎石(10cm)→满铺土工布→安砌砌体块→压顶梁施工。

13页,。

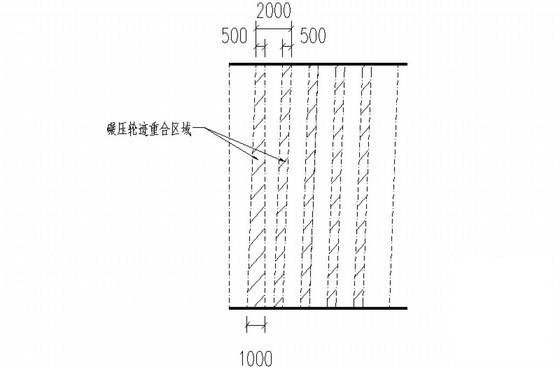

碾压轮迹轮迹图

专项工程施工方案 - 1
第 1 张图

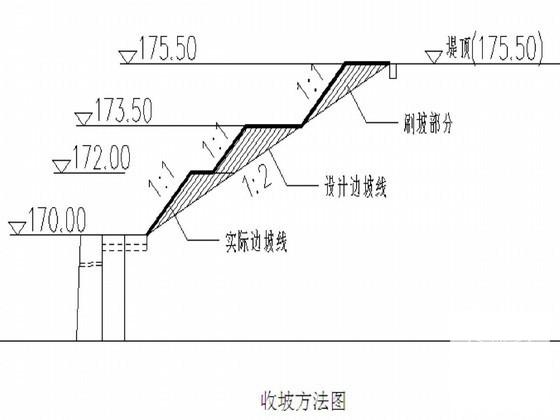

专项工程施工方案 - 2
第 2 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-7 09:23:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwffdwcwsc2e21c.zip

92.79 KB

下载  售价: 100 积分    赚积分
