第三章、施工安排
3.1、管线保护措施
因地下管线布置情况不明，该项目与现状管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土…………
沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：
1、熟悉掌握设计、建设单位提供的地下管线图纸资料，与电信、供电、供水、燃气等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线单位施工配合会议，进一步搜集管线资料。对管线部位要指定专人进行精确探测，对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，队长、施工员须熟悉本段管线位置…………
2、在现场施工图上标明影响施工和受施工影响的地下管线。工程实施前，向有关管线单位提出监护书面申请，做好监护交底…………
3.2、管线保护方法
在施工过程中，我公司将会采取如下探测管线方法探测地下管线…………
1、明挖2m深探坑
开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸，根据图纸标识，用人工开挖探槽，探槽与原有管线“十”字相交，探明地下管线的具体埋深及走向…………
2、利用地质雷达探测仪探测
对局部可能有重要管线，而一时又难以较准确定位的地段，我公司可用地质雷达探测仪或其他的手段给予查明…………
3、管线位移监测
对采用临时悬吊的现有管线进行沉降和水平位移观测。沿管线的轴向在管壁上和桁架上设观测点。每2天一次，直至管线恢复止。当管线位移超出允许值时立即进行加固处理…………
经查核遇到供水、供电、电信、煤气及其他不可迁移的管线时，我公司将采用以下两种办法对管线进行保护（保护方法需得到有关部门同意后才可使用）：

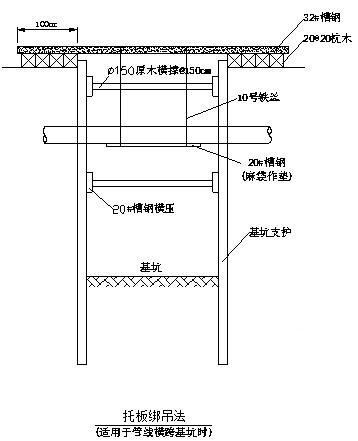

（1）托板绑吊法（适应于管线横跨基坑时，见下图）
在管坑上部顺管线方向横放一[32槽钢，横杆的长度应架放在基坑边外各1m，并加垫20×20枕木，分散对沟壁的压力；管或底部垫上一块宽度大于管线底，宽不少于30cm厚4cm的木板，管线若为圆形的则加设木材楔边垫平，以防管线移位，绑吊用10号铁丝缠绕4-6圈，并调整至适合的紧度…………
在开挖时应顺管线方向一小段一小段开挖，开挖深度应以可放入垫板的厚度为宜，严禁超挖，并马上进行绑扎，特别是接头处应加强保护，以免造成管道沉陷，管线斜穿时，应分段绑吊，并在适当位置加设横梁…………
（2）悬吊法：（适用于管线与基坑平行，见上图）
先用人工开挖至管线底，然后再一小段一小段挖除管底的土，厚度应为刚可放入垫板的厚度为宜，严禁超挖，并用绑吊法临时保护管线。开挖一定长度后，将支撑体系的横撑托住管线，托住管线后，用于绑吊的横杆可除80%，注意管口接头处的绑吊横杆不可拆除，若管线处形为矩形时可考虑拆除，但仍需间隔绑吊…………
3.2、管道 沟槽开挖
管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖…………
在施工前采取挖探和钻探的方法查明与施工相关地下情况，调查的主要内容有：各沟槽段的地下水位和土质情况，地下各种电缆的具体位置，施工沟渠与已建的沟渠、构筑物衔接的平面位置和高程校对等，以便合理地采取相应的措施。根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。开挖沟槽用反铲挖掘机进行开挖（70%），人工辅助配合（30%）。接近路边的沟槽无法放坡,则采用拉森钢板桩支护。沟槽挖土方用自卸车外运至指定地点弃土。在开挖前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求…………
共26页
