2、隧道工程总体施工方案
隧道采用“新奥法”原理组织各工序的施工（见图2-1施工方案框图）。施工遵循“早进晚出”的原则“短进尺、强支护、少扰动、弱爆破、勤观测、早封闭”的施工原则，紧凑施工工序…………

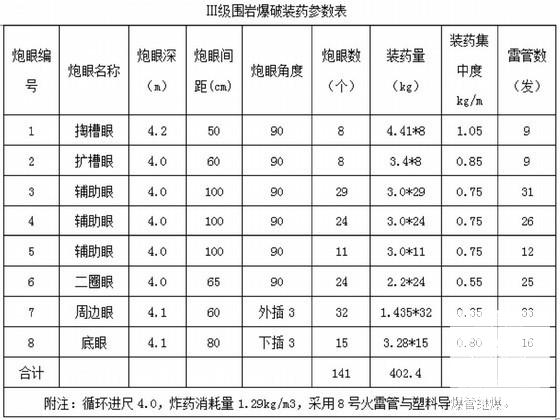

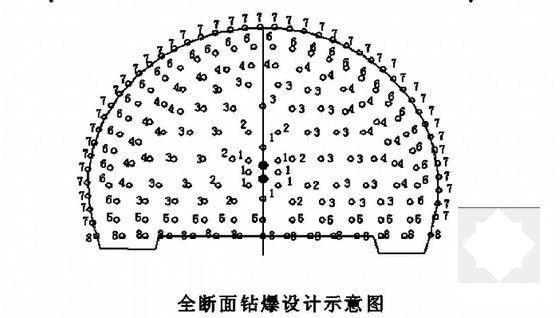

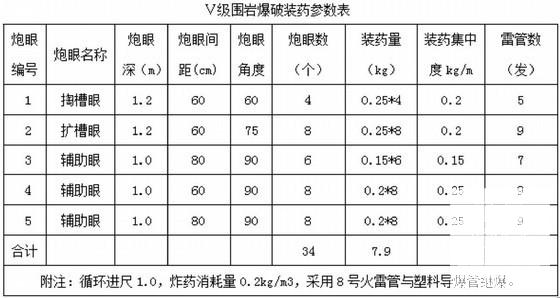

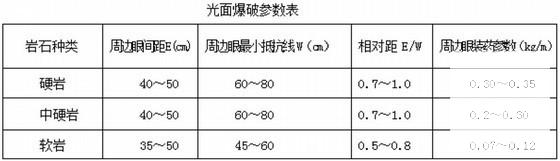

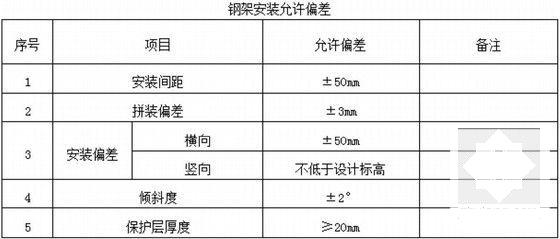

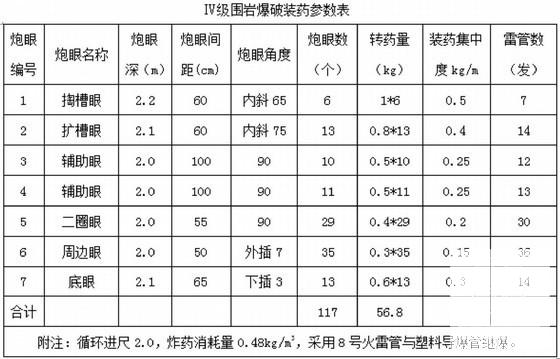

4、超前大管棚支护施工
2）技术措施及施工注意事项
①套拱施工
套拱施工用土模作内模，人工修整成型，并用砂浆抹面。套拱2m长，套拱厚600mm，采用C25砼，内埋设I20a工字钢及φ108孔口管，固定钢筋与孔口管采用双面焊接，焊接长度大于5d。套拱基础承载力必须达到0.45Mpa。套拱兼作长管棚导向墙并在洞口段衬砌外轮廓线以外施作，沿开挖线外10cm以50cm间距将孔口管牢固焊接在I20a工字钢上，防止浇筑砼时产生位移。套拱砼浇完后及时进行养护。施工中特别注意：
A、套拱基础必须稳定，保证地基承载力达到设计要求。保证管棚施工过程中套拱不偏移、不下沉，必要时增加一些临时支撑。并对拱顶进行监控量测，对量测数据及时上报，保证管棚施工安全…………
B、砼套拱作为大管棚导向墙必须在明洞外轮廓以外施作，需严格放放线、定位测量，保证开挖施工净空，二衬（明洞）净空及厚度…………
C、孔口管作为大管棚导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚质量。焊接固定它前需用全站仪以坐标法在工字钢架上定出其平面位置，用水准尺配合坡度孔口管倾角，用前后差距法测定孔口管外插角。孔口管外插角，用测量仪器，量测钢管钻进的偏斜度。孔口管牢固焊接在工字钢上，防止浇筑砼时产生位移…………
②钻机就位
A、钻机平台利用自行设计、加工的全断面开挖台架。它是一系列型钢（工字钢、槽钢、角钢及钢管）拼焊成骨架，铺设钢筋网片作支撑平面，在平整场地上一次加工好的。然后整体拖拉到套拱前支垫牢固、稳定，防止在施钻时钻机产生不均匀下沉、摆动、位移等影响钻孔质量…………
B、移动转机平台至钻孔位，调整钻机高度，将钻杆放入套拱孔口管中，用经纬仪、挂线、砖杆导向结合方法，反复调整，精确核定钻机位置，确保钻机钻杆轴线与孔口管轴线相吻合…………
③钻孔
A、钻孔由两台钻机由高孔位向低孔位对称进行，可缩短移动钻机时间，便于钻机定位。为了能顺利安装管棚钢管，钻头直径选用φ125mm…………
B、钻机定位经仪器量测，钻杆杆方向和角度满足设计要求后方可开钻，钻孔开始时选用低档，待成孔1.0m厚适当加压，退出接钻杆，继续钻进…………
C、钻孔过程始终注意钻杆角度变化，保证钻机不移位。每钻进5m用仪器复核钻孔角度是否正确，以确保钻孔方向。钻孔偏斜度过大。用特殊钻头等适合修正各种偏斜的方法进行修正。如：向下偏斜，在偏斜部分填充水泥浆，等水泥砂浆凝固后再从偏斜开始处继续钻进。向上偏斜，采用特殊合金钻头进行再次钻进…………
