高速公路跨线桥拆除施工方案（中铁）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据 1
• 二、编制原则 1
• 三、项目概要 1
• 四、施工部署 3
• （一）施工目标 3
• （二）施工组织机构 3
• 五、施工方法及技术措施 4
• （一）施工方案优选 4
• （二） 进度计划 安排 6
• （三）资源配置计划 6
• 五、施工准备工作 8
• （一）施工 平面布置图 8
• （二）现场作业条件准备 9
• （三）技术措施准备 10
• 六、方案实施 10
• （一）跨线桥下东连接线车道改移 10
• （二）施工区域围闭 12
• （三）交通管制措施 12
• （四）桥体拆除 16
• 七、质量保证管理及技术措施 17
• 八、 安全文明施工 17
• （一）安全生产管理细则 17
• （二）安全保证措施 18
• 九、安全事故应急预案 23
• （一）紧急情况处置程序 24
• （二）应急抢险措施 25
• 十、环境保护措施 26
• （一）废渣处理 26
• （二）尘土防治 26
• （三）噪声管理 26
• （四）保护公路两旁的植被 27

附件详情

昆明xx高速公路工程五标全长6.09km，我部的管段起点为K23+260，终点为K24+998.258，共长1.738km，匝道共计4座，改移道路一处，本管段内包括土石方工程、路基路面工程、涵洞工程、挡墙工程、道路改移工程。由于南连线新建A匝道、B匝道，在东连线DLK21+030处需拆除上跨桥满足新建南连线匝道道路宽度。上跨桥桥长53.96米，桥面宽5.1米，单箱单室箱梁整体式现浇结构，桩柱式桥台，单根方形墩柱支撑。
方案3：全桥直接凿除法
原理：结合施工地理位置，将桥下行走车辆改移，引致两侧桥头行走，即跨线桥下高速公路两端全封闭，封闭区长度为两边各80米，然后在桥下堆码三层沙袋，用破碎锤对跨线桥整体进行破除，并将碎渣和废钢材集中堆放在右幅桥头侧适当位置，待拆除完毕，恢复车道后，运至指定地方。此方法拆除技术要求底，施工风险小， 工程造价 相对较低，现场条件完全满足施工要求,所以可以采用此方法施工。
......

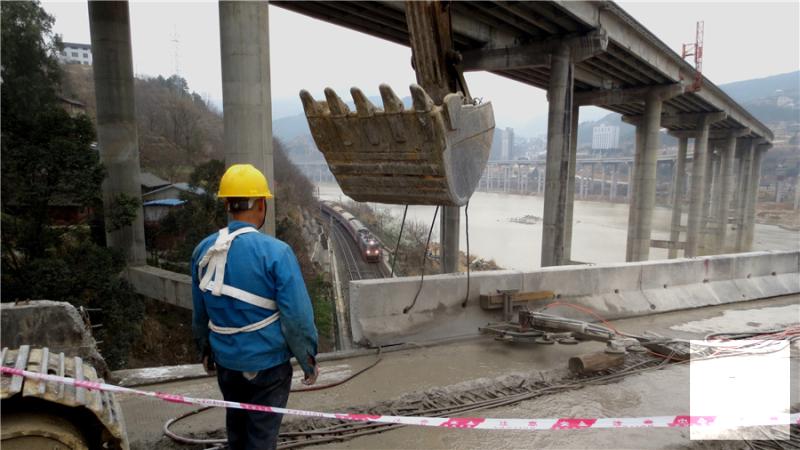

第 1 张图

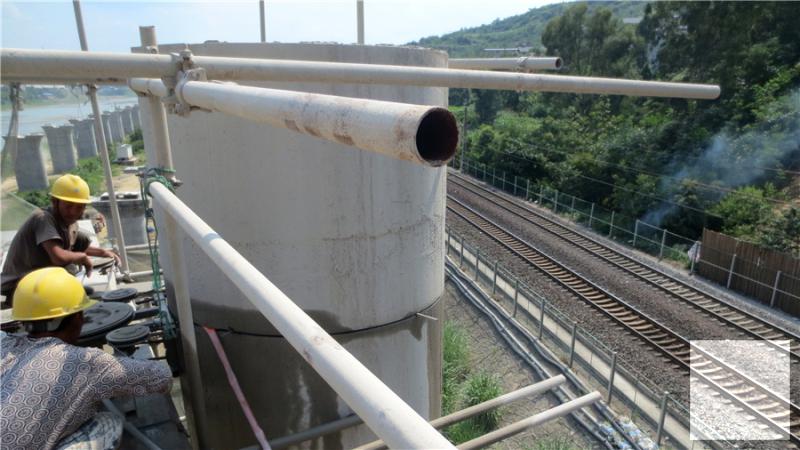

第 2 张图

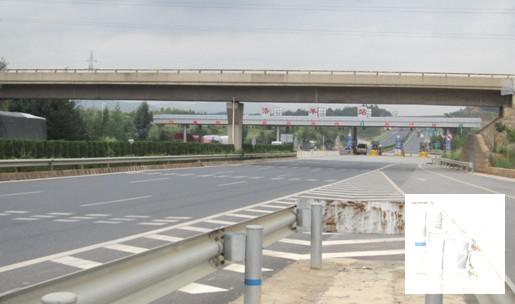

第 3 张图

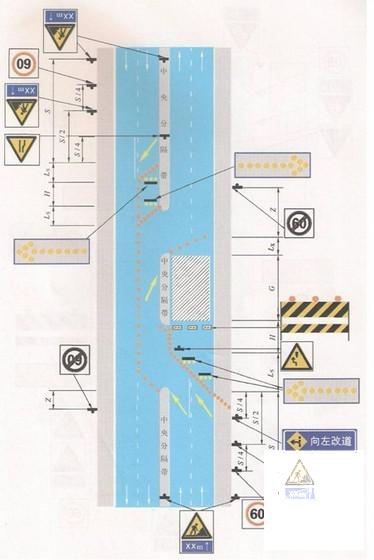

第 4 张图

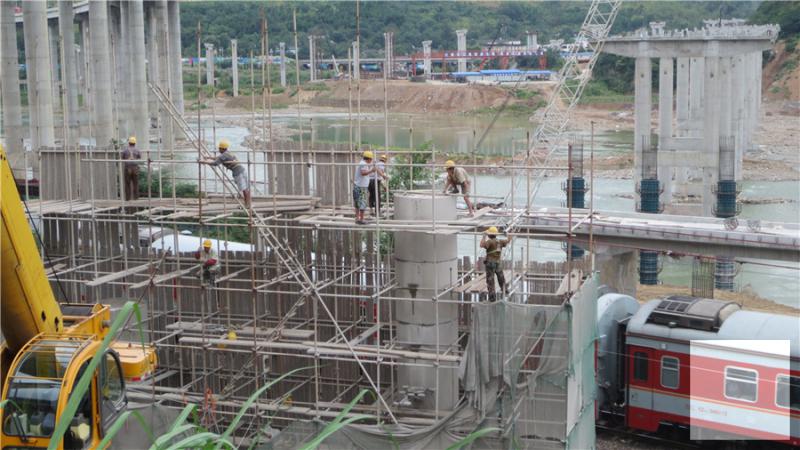

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
