桥梁工程老桥拆除施工方案(小型机械)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

（三）施工方法
1、桥面系拆除
由于桥面各构件为小型构件，采用小型机械辅以空压机及人工进行栏杆、桥面铺装等的凿除，在对应绞缝位置，切开桥面铺装，凿除绞缝混凝土，遇有钢筋时采用氧割进行割除后继续进行，使梁板之间完全脱离。保证桥面的拆除工作不损伤下层空心梁板，使梁板能被顺利的拆除。铺装凿除后的建筑垃圾用汽车外运至指定的位置进行弃置…………
2、 梁板的拆除
梁板拆除顺序：桥面附属拆除→拆除绞缝→设置好吊点处钢丝绳固定设施→起吊设备就位，并使钢丝绳初步受力→整体起离→起吊单片梁体运至破碎场…………
吊点设置，为保证在起吊过程中梁板稳定，吊点设置在距盖梁外沿口10cm处，以保证起吊后与现状梁板受力情况基本相同，梁板用直径为30mm钢丝绳进行捆绑，吊点与梁体连接采用U型夹连接，在U型夹与梁体连接稳固经检查无问题后才能进行起吊…………
3、盖梁、立柱、系梁的拆除
1）盖梁、立柱的拆除
河中盖梁宽度0.9m，高度0.8m，长度13.25m，计算盖梁重量=0.8×0.9×13.25m3×2.6T/m3=24.8T。立柱为Φ800，高度1.5m砼柱，每根立柱0.75 m3，理论重量0.75×2.6T/m3=1.95t。为了拆除方便，根据盖梁下立柱的数量（一般为3-4根立柱），采用切割砼法将每根立柱和对应的盖梁作为一个T型整体切割破除砼，把墩柱的根部砼与系梁或桩隔离开，然后采用汽车吊调到岸边，用破碎机破碎破碎后的混凝土块进行清理集中运至指定地点弃置…………
2）系梁的拆除
首先封堵河道，然后抽水降低水位至系梁底，接着采用分块切割破碎法，将系梁与桩切割分离，最后用50t汽车吊吊起至岸边，用破碎机破碎后清理运至场外。在该施工区域内用圆木桩搭设简易施工操作平台，以便人员进入施工区域操作。禁止一切大型机械设备进入平台，故平台采用6米长的圆木桩打设，上面铺竹篱片并四周进行围栏，顶标高按+2.0m的常水位标高控制。与现系梁砼顶标高持平搭设…………
共15页

第 1 张图

第 2 张图

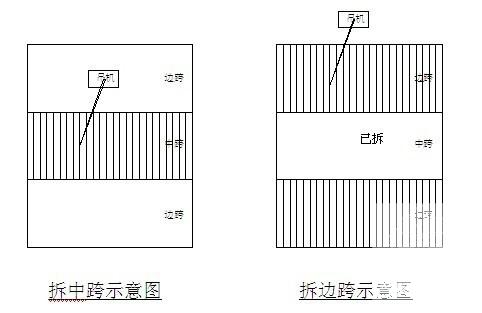

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
